Unir líneas/barras

La función Linien/Stäbe verschmelzen une dos líneas o barras contiguas en un solo objeto. El nudo común se elimina. Por lo tanto, esta función solo es adecuada para líneas y barras que se encuentran en una línea recta. En recorridos acodados o curvados, los objetos originales se pierden.

Las funciones Unir líneas y Unir barras del menú Herramientas → Modificar líneas o Modificar barras permiten fusionar líneas o barras que no tienen un recorrido recto. De este modo, puede unir, por ejemplo, varias polilíneas o arcos en una sola línea. A partir del recorrido de los objetos originales, el programa genera una polilínea o – en caso de un recorrido complejo – una línea del tipo NURBS. Las líneas o barras no necesitan estar en un mismo plano.

Puede acceder a estas funciones también con los botones o de la barra de herramientas CAD (véase la imagen Modellierungstools).

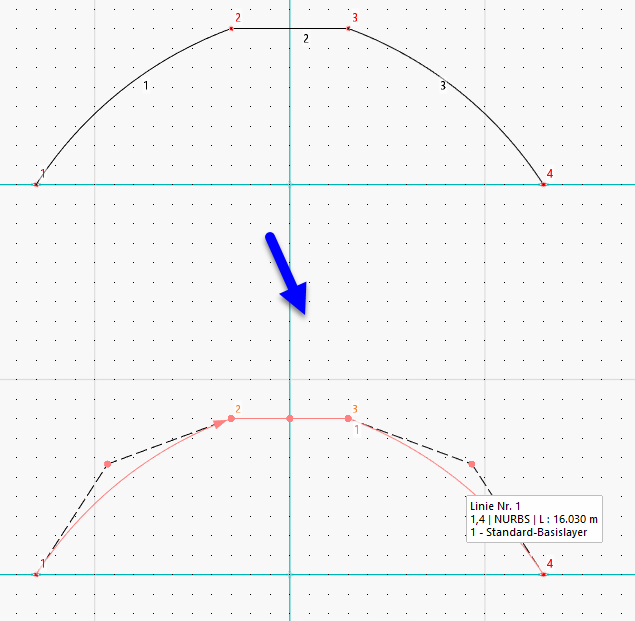

Unir líneas: original (arriba) y resultado (abajo)

Procedimiento

Opción 1

1. Seleccione las líneas o barras.
2. Active la función.

Opción 2

1. Active la función.
2. Seleccione las líneas o barras.
3. Pulse la tecla de intro o espaciadora (↵).
