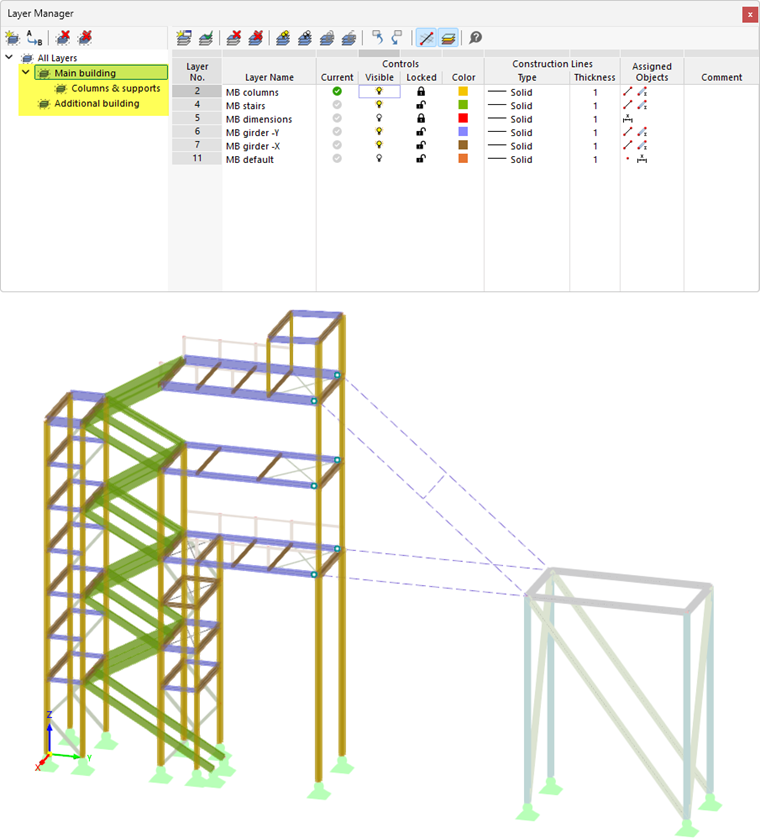

È possibile organizzare i Layer in gruppi di strati per organizzare gli oggetti di determinati strati, ad esempio per funzione, materiale o sezione di progetto. In questa struttura sono possibili anche livelli secondari. I gruppi di strati facilitano così la rappresentazione di oggetti con proprietà comuni.
I gruppi di strati possono essere creati e gestiti nel Layer-Manager.

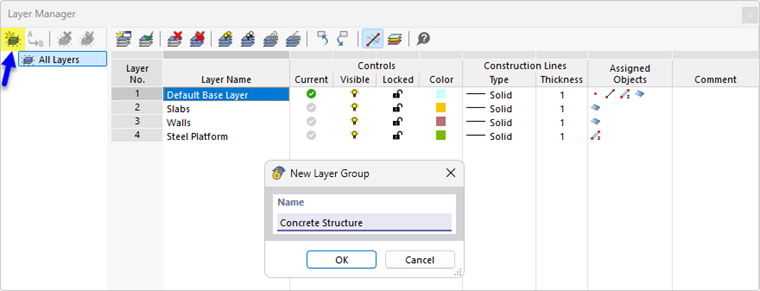

Creare un gruppo di strati
Fare clic sul pulsante
nella barra degli strumenti del Layer-Manager. Inserire quindi una denominazione appropriata nella finestra di dialogo 'Nuovo gruppo di strati'.
In questo modo è possibile creare più gruppi di strati. Se è necessario un sottogruppo, selezionare il gruppo di strati pertinente nel navigatore del Layer-Manager. Con il pulsante
creare quindi il sottogruppo.
È possibile creare tutti i livelli di raggruppamento necessari. Se si assegna uno strato a un gruppo di strati, questo strato diventa automaticamente parte anche del gruppo di strati sovraordinato.
Assegnare strati

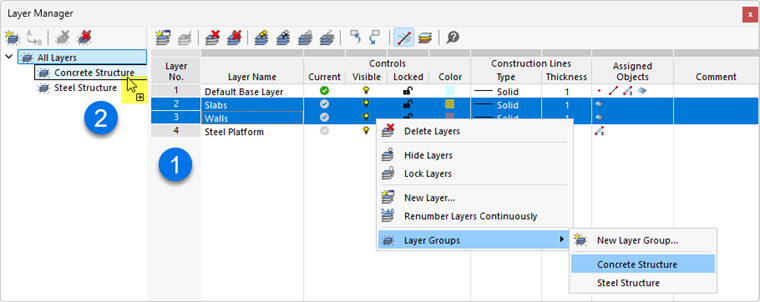

Per assegnare uno strato a un gruppo di strati, fare clic sulla voce nella colonna Strato n. (1). È possibile anche una selezione multipla. Trascinare quindi lo strato o gli strati contrassegnati nel gruppo di strati desiderato nel navigatore (2).
È possibile assegnare gli strati anche tramite il menu contestuale della selezione.

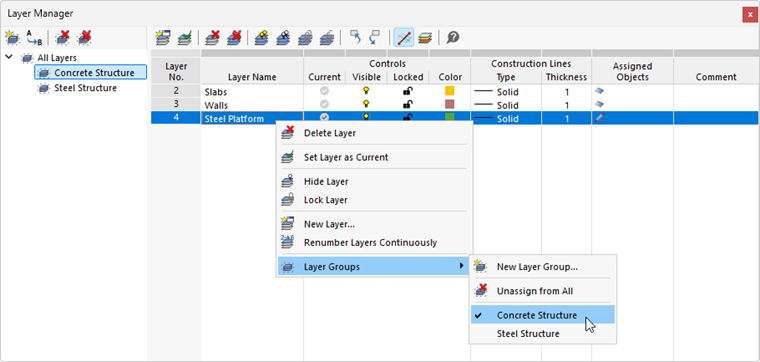

Rimuovere strati dal gruppo di strati
Se è stato assegnato per errore uno strato a un gruppo di strati, è possibile rimuoverlo dal gruppo tramite il menu contestuale dello strato. Fare semplicemente clic sulla voce errata: l'assegnazione viene annullata e il segno di spunta scompare.
