Unire linee/aste

La funzione Unire linee/aste unisce due linee o aste adiacenti in un unico oggetto. Il nodo comune viene rimosso. Per questo motivo, la funzione è adatta solo a linee e aste che si trovano su una retta. Con andamenti piegati o curvi gli oggetti originali vanno persi.

Le funzioni Unire linee e Unire aste nel menu Strumenti → Modifica linee risp. Modifica aste consentono di unire linee o aste con andamento non rettilineo. In questo modo è possibile, ad esempio, unire più polilinee o archi in un'unica linea. Dall'andamento degli oggetti originali il programma genera una polilinea oppure – in caso di andamento complesso – una linea di tipo NURBS. Le linee o le aste non devono trovarsi necessarily sullo stesso piano.

Le funzioni sono richiamabili anche tramite i pulsanti o nella barra strumenti CAD (vedi figura Strumenti di modellazione).

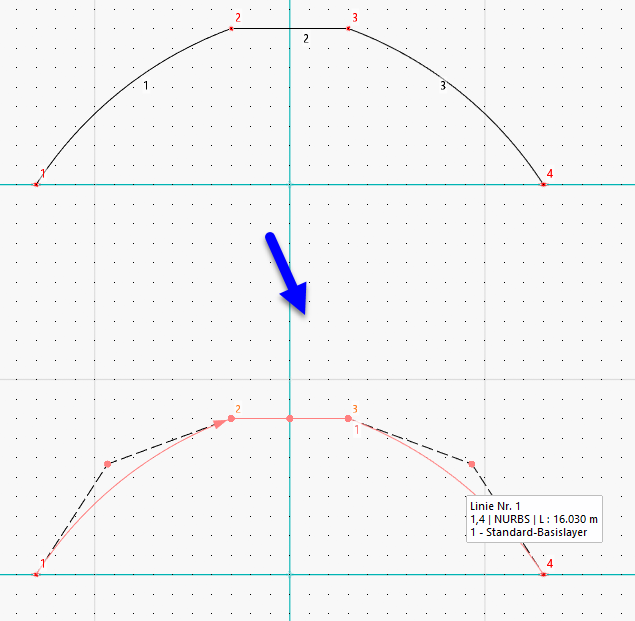

Unire linee: originale (in alto) e risultato (in basso)

Procedura

Opzione 1

1. Selezionare le linee o le aste.
2. Richiamare la funzione.

Opzione 2

1. Richiamare la funzione.
2. Selezionare le linee o le aste.
3. Premere il tasto Invio o Enter (↵).
