Connessione di rette/aste sghembe

Con le funzioni Collega linee sghembe e Collega aste sghembe nel menu Strumenti → Modifica linee rispettivamente Modifica aste è possibile creare connessioni tra linee o aste che si trovano spazialmente separate. In alternativa, utilizzare il pulsante o nella barra strumenti CAD (vedi immagine Strumenti di modellazione). In questo modo è possibile accoppiare nel modello strutturale oggetti che, dopo l'importazione di un file CAD, non presentano una connessione geometrica (ad esempio travi sugli arcarecci di un telaio). La posizione degli oggetti non deve quindi essere adattata.

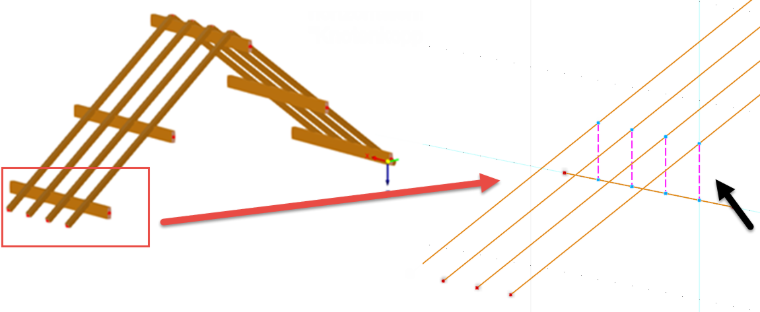

Connessione di aste non collegate di un telaio con accoppiamenti

Prima di richiamare la funzione non è necessario selezionare le linee o le aste.

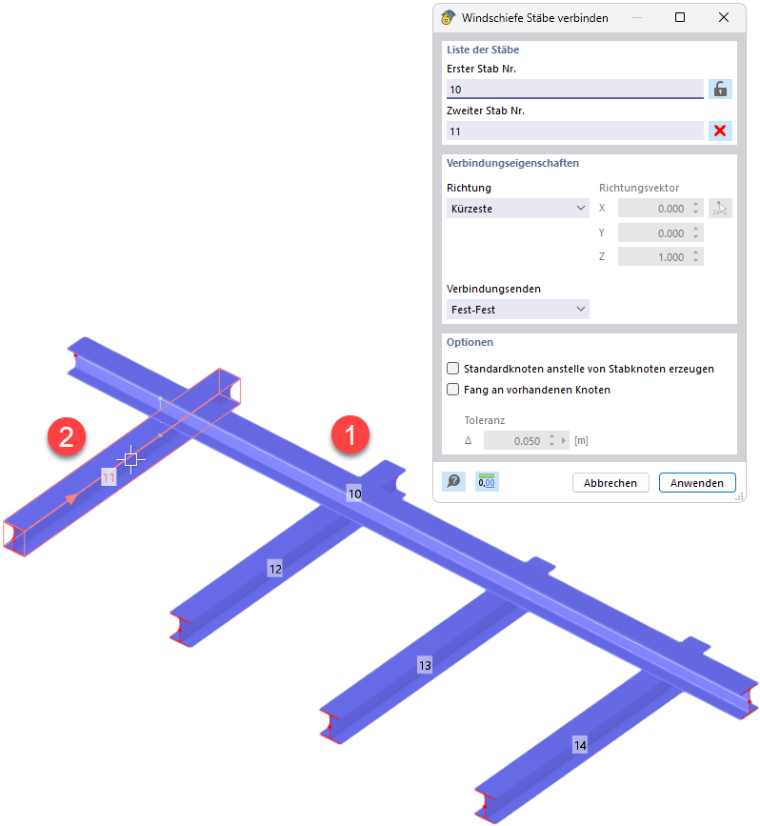

Connessione di aste non complanari

Selezionare le linee o le aste una dopo l'altra nella finestra di lavoro con un clic del mouse. È possibile anche inserire i numeri degli oggetti. Spostando il cursore del mouse sul secondo oggetto, l'accoppiamento viene visualizzato nell'anteprima. Cliccando sull'oggetto viene creata la connessione.

1. banner.tip

Proprietà del collegamento

Selezionare nell'elenco la direzione in cui deve essere creata la connessione:

• Più breve: Il programma crea una perpendicolare tra i centri dei due oggetti.
• Parallelamente a X/Y/Z globale: L'accoppiamento avviene nella direzione di un asse del sistema di coordinate XYZ.
• Definito dall'utente: Inserire il vettore direzionale o definirlo graficamente con il pulsante .

Con le opzioni di selezione nell'elenco delle estremità del collegamento è possibile controllare come le linee o le aste vengono accoppiate:

• Rigido-rigido
• Rigido-cerniera
• Cerniera-cerniera

Opzioni

Per impostazione predefinita, alla creazione degli accoppiamenti vengono generati sugli oggetti originali nodi del tipo Nodo su linea rispettivamente Nodo su asta, in modo che gli oggetti restino conservati senza divisione. Se si desidera una divisione degli oggetti originali, attivare la casella di controllo Crea nodi standard al posto di nodi linea/asta.

L'opzione Aggancia a nodi esistenti consente di posizionare l'accoppiamento su nodi già esistenti sugli oggetti.
