Definizioni dei Valori del Sensore

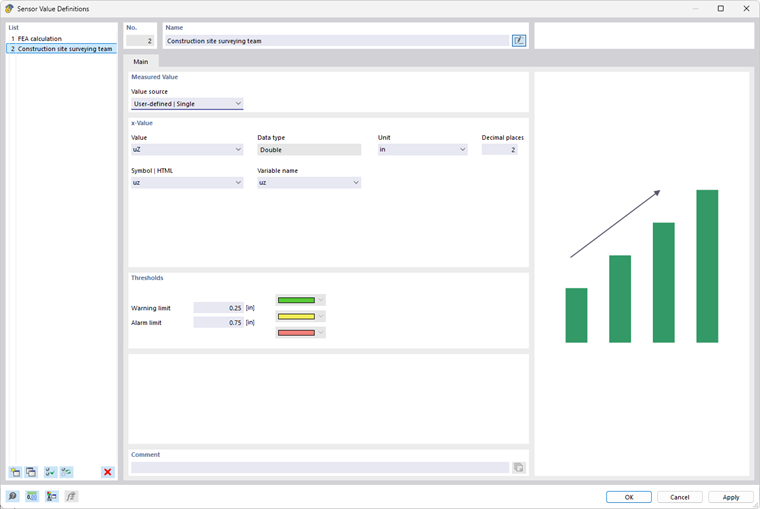

Nella finestra di dialogo Definizioni del sensore, è possibile definire e descrivere i tipi di sensore, la base su cui vengono calcolati i valori del sensore e i parametri presenti.

Valore misurato

Il concetto della finestra di dialogo è adattato all'"Origine del valore". Nell'elenco sono disponibili quattro opzioni:

Valore x / Valore y

Per l'origine del valore Personalizzato | Singolo o Personalizzato | Funzione, è possibile definire individualmente le etichette e i parametri per il valore misurato. Se è presente una deformazione, ad esempio, è possibile descrivere il valore con "uz", l'unità come "mm" e le posizioni decimali con "1" come mostrato nell'immagine sopra. Se invece è presente una fonte di rumore, si potrebbero inserire "Lp" come valore e "dB" come unità.

Le informazioni su "Simbolo | HTML" e "Nome della variabile" sono utili se si desidera trasferire i dati di misurazione tramite funzioni parametrizzate.

Informazione

Tutte le voci sono specificabili liberamente come dati personalizzati.

Nel descrivere l'origine del valore come funzione – ad esempio, per rappresentare la dipendenza di un valore dal tempo – è possibile definire i parametri dell'ascissa e dell'ordinata di un diagramma nelle sezioni "Valore x" e "Valore y".

Per il valore x dell'asse delle ascisse, l'elenco "Tipo di dato" offre una selezione con cui è possibile registrare diversi casi di applicazione:

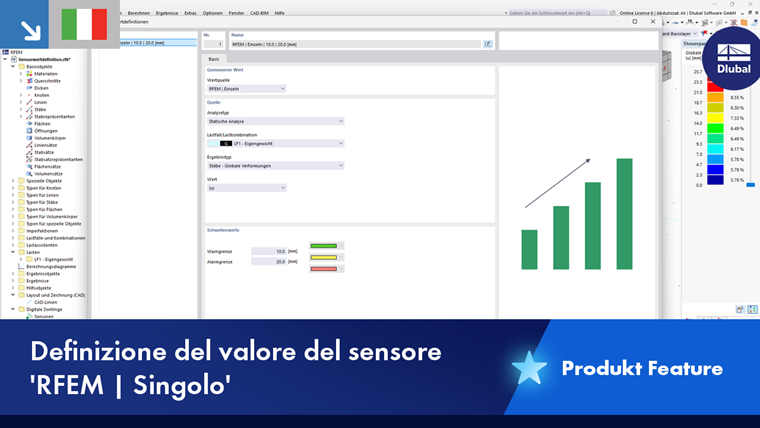

Sorgente

Per l'origine del valore RFEM | Singolo o RFEM | Funzione, è possibile definire quali risultati RFEM verranno utilizzati per il valore misurato.

Selezionare il "Tipo di analisi" (Analisi strutturale, Analisi modale, ecc.) e il "Caso di carico" o la "Combinazione di carico" con i risultati corrispondenti. Le combinazioni di risultati e le situazioni di progetto non sono adatte per le definizioni del sensore poiché producono risultati di inviluppo.

Quindi definire il "Tipo di risultato" (Forza interna, Deformazione, Forza vincolare, Deformazione, ecc.) e il "Valore" rilevante, ad esempio la deformazione in una direzione specifica o la deformazione riferita a un asse.

Nella descrizione dell'origine del valore come funzione RFEM, è possibile definire i parametri di un diagramma utilizzando gli elenchi "Tipo di risultato" e "Tipo di risultato della funzione".

La definizione dei criteri segue in linea di principio la stessa procedura dei diagrammi di calcolo dei risultati RFEM.

Valori soglia

In questa sezione vengono definiti i valori per il "Limite di avviso" e il "Limite di allarme". Alle aree associate sono assegnati i colori corrispondenti:

  • Verde: Il valore misurato rientra nell'intervallo accettabile.
  • Giallo: Il valore misurato attiva un avviso.
  • Rosso: Il valore misurato attiva un allarme.

I colori vengono utilizzati nella scheda Valori misurati per l'indicazione dello stato delle misurazioni del sensore.

Se l'origine del valore si basa su una funzione, è possibile specificare in un elenco quale valore soglia è rilevante per la "Determinazione dello stato del sensore".

Valore di riferimento

Questa sezione viene visualizzata per l'origine del valore "RFEM | Singolo" (vedere immagine Origine del valore "RFEM | Singolo"). Qui è possibile specificare le deviazioni e i tassi di corrispondenza consentiti dei risultati della misurazione per i risultati calcolati. Ciò è utile, ad esempio, per il confronto delle simulazioni del vento con i risultati delle indagini in galleria del vento. La linea guida WTG [1] definisce così una funzione di valutazione basata su un tasso di corrispondenza q del modello di previsione utilizzando i valori dei risultati calcolati "correttamente" rispetto a valori di confronto sufficientemente significativi.

Suggerimento

Ulteriori informazioni sono disponibili nel manuale applicazione dell'analisi CFD e nell'articolo tecnico validazione dei risultati della simulazione.

I risultati della valutazione statistica vengono visualizzati nella finestra di dialogo Set di sensori.
