Con le Superfici viene descritta la geometria di componenti piani o curvati, le cui dimensioni superficiali sono notevolmente maggiori degli spessori. La rigidezza di una superficie deriva dal suo materiale e spessore. Durante la generazione del Mesh EF vengono creati elementi 2D sulle superfici. Questi vengono considerati per il calcolo nell'asse centrale della superficie.
Per l'inserimento di una superficie è possibile utilizzare Linee al contorno esistenti. Se si descrive graficamente la superficie con le possibilità del menu contestuale del Navigator o con i pulsanti della barra degli strumenti (vedere immagine Pulsanti per superfici piane), le linee di definizione vengono create automaticamente dopo aver impostato i parametri della superficie e confermato con OK nella finestra di dialogo.
La scheda Base gestisce i parametri elementari della superficie. Selezionando le caselle di controllo vengono aggiunte ulteriori schede in cui è possibile inserire le indicazioni specifiche.
Tipo di rigidezza
Il tipo di rigidezza determina in quale modo è possibile raccogliere le Forze interne o quali proprietà vengono presunte per la superficie. Nell'elenco sono disponibili diversi tipi tra cui scegliere.
Standard
La superficie trasmette momenti e forza della membrana. Questo approccio descrive il comportamento generale di un modello di superficie omogeneo e isotropo. Le proprietà di rigidezza della superficie sono indipendenti dalla direzione.
Senza spessore
La superficie non possiede rigidezza. Questo tipo deve essere utilizzato per le superfici di delimitazione di un Solido.
Rigida
Con questo tipo di rigidezza è possibile rappresentare superfici molto rigide, per modellare un collegamento rigido tra oggetti.
Membrana
La superficie presenta una rigidezza uniforme in tutte le direzioni. Tuttavia vengono trasmesse solo forze della membrana in condizione di trazione (nx, ny) nonché forze di taglio della membrana (nxy). In caso di compressioni, forze trasversali e momenti, gli elementi superficiali interessati decadono.
Membrana senza trazione
Vengono trasmesse solo momenti e forze della membrana in condizione di compressione. In caso di forze della membrana che provocano trazione, gli elementi superficiali interessati decadono (esempio: Portata del foro).
Trasferimento del carico
Con questo tipo è possibile applicare Carichi di superficie su zone che non sono riempite da superfici, ad esempio Carichi del vento su finestre o sulle aste di un capannone. Il carico di questa superficie viene distribuito sui bordi o sugli oggetti integrati. Se vengono generati Carichi su asta, il carico viene ricondotto alle direzioni globali riferito alle lunghezze reali delle aste (direzioni del carico XL, YL, ZL). La superficie stessa non possiede rigidezza.
I criteri per il Trasferimento del carico possono essere definiti nella scheda Trasferimento del carico.
La 'Direzione del trasferimento del carico' descrive in quale direzione(i) il carico deve essere applicato agli oggetti. L'elenco offre possibilità di selezione per una Distribuzione del carico isotropa basata su un calcolo FEM nonché per una disposizione ortotropa su Striscia di superficie, che viene considerata per la determinazione della larghezza di influenza del carico in una o in entrambe le Asse della superficie locali.
Con l'opzione 'Isotropo | FEM', RFEM utilizza per la determinazione della Distribuzione del carico un modello parziale separato, in cui la superficie è rappresentata da un elemento superficiale rigido. Tutti gli oggetti integrati nella superficie (aste, Vincolo lineare e Vincolo del nodo, linee collegate a elementi del modello, Accoppiamento o nodi ecc.) vengono sostituiti da linee rigide o Vincolo del nodo rigidi. Le reazioni di questo modello parziale vengono quindi applicate come carichi per il calcolo 3D di RFEM. Se determinati oggetti non devono trasmettere carichi, è possibile indicarli nella sezione 'Senza effetto su'.
Nel trasferimento del carico tramite Striscia di superficie è possibile definire come RFEM deve effettuare la 'Distribuzione del carico'. Per impostazione predefinita, il carico viene distribuito sugli oggetti adiacenti con un andamento variabile. Se si desidera invece un andamento del carico costante, selezionare la voce corrispondente nell'elenco. La differenza tra le due varianti è confrontata nella seguente immagine.
Le possibilità di inserimento per la 'Larghezza della striscia di superficie', il 'Fattore di attenuazione' e il 'Numero minimo di strisce sulla superficie' sono accessibili quando nella sezione 'Opzioni' è attivata la casella di controllo Impostazioni di distribuzione avanzate. Adattamenti sono necessari solo in caso di distribuzioni del carico problematiche. L'effetto di questi parametri è illustrato con un esempio nell'articolo tecnico Impostazioni di distribuzione avanzate per superfici di trasferimento del carico.
Per la superficie di trasferimento del carico è possibile definire anche un 'Peso della superficie', per considerare ad esempio il Peso proprio di una Vetrata.
Nella sezione 'Senza effetto su' è possibile escludere aste, linee e nodi dal Trasferimento del carico (ad esempio Controvento). Definire gli oggetti singolarmente o selezionare un oggetto modello che giace parallelo alle aste o linee senza carico.
Quando le Linee al contorno della superficie sono definite, nella sezione 'Oggetti caricati' vengono indicate le aste, linee e nodi caricati. Se si desidera una Distribuzione del carico specifica, attivare nella scheda 'Base' la casella di controllo Fattore di distribuzione del carico. È quindi possibile definire individualmente i coefficienti per gli oggetti che trasmettono carico nella scheda Fattori di distribuzione del carico.
Nel trasferimento del carico tramite Striscia di superficie è possibile considerare lEccentricità dell'asta' o la 'Distribuzione di sezione' per rilevare correttamente la posizione geometrica di un'asta o il suo andamento (vedere capitolo Sezione). La casella di controllo 'Trascurare l'equilibrio rotazionale' non è attivata per impostazione predefinita. In questo modo il momento dei Carichi di superficie viene formato rispetto al baricentro e confrontato con il momento dei Carichi su asta rispetto al baricentro. Per i carichi nodali, tuttavia, questa opzione non ha significato. La seguente immagine mostra come un Carico su linea libero viene distribuito sulle aste opposte con e senza considerazione dell'equilibrio rotazionale.
deactivate Disattiva per il calcolo]] è attivata automaticamente e non può essere disattivata.
I criteri della superficie di controvento possono essere definiti nelle schede Controvento, Parametri e Tolleranza.
Controvento
Sono disponibili due tipi di controvento che si differenziano fondamentalmente.

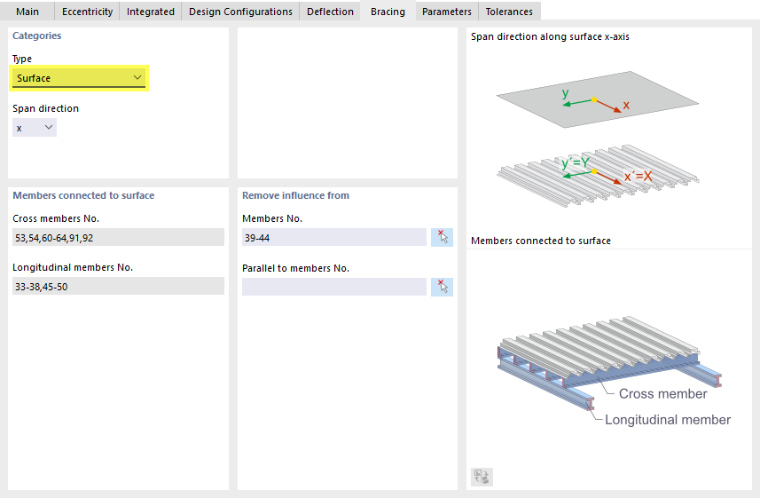

- Superficie
L'effetto stabilizzante di una lamiera grecata è rappresentato tramite una superficie ortotropa collegata alle aste connesse tramite accoppiamenti rigidi. La rigidezza dei Dispositivo di fissaggio viene considerata tramite Vincolo interno della linea negli accoppiamenti rigidi.
Con la 'Direzione della tensione' si definisce l'orientamento della lamiera grecata. Essa influenza l'orientamento della superficie ortotropa e viene considerata nella definizione delle proprietà di ortotropia. Gli assi x e y si riferiscono al sistema di assi xyz locale della superficie.
Nella sezione 'Aste collegate alla superficie' vengono inserite automaticamente le aste considerate come travi trasversali e longitudinali della lamiera grecata. Queste sono tutte le aste all'interno delle Tolleranza definite nel piano della superficie di controvento e perpendicolari o parallele alla direzione della tensione della lamiera grecata.
La sezione 'Senza effetto su' offre la possibilità di escludere determinate aste dall'assegnazione automatica come aste connesse.

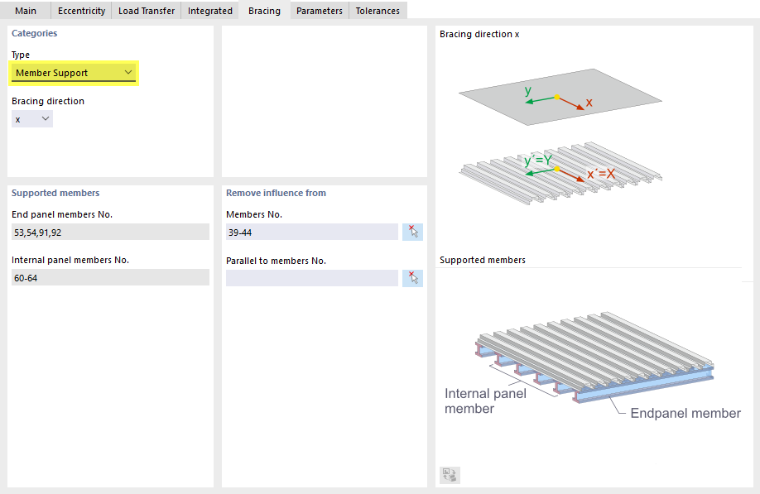

- Vincolo dell'asta
L'effetto stabilizzante di lamiere grecate, Arcareccio o Controvento viene rilevato tramite Vincoli dell'asta sulle aste della superficie: per queste aste connesse vengono generati corrispondenti Pannello di taglio dell'asta e Vincolo rotazionale.
Con la 'Direzione del controvento' si definisce l'orientamento della lamiera grecata o degli arcarecci. Gli assi x e y si riferiscono al sistema di assi xyz locale della superficie.
Nella sezione 'Aste supportate' vengono inserite automaticamente le aste che delimitano il campo finale della superficie di controvento o giacciono più vicini a un delimitazione della superficie di controvento oppure si trovano in un campo interno della superficie. Valgono le Tolleranza nel piano della superficie di controvento e per l'orientamento perpendicolare alla direzione del controvento.
La sezione 'Senza effetto su' offre la possibilità di escludere determinate aste dall'assegnazione automatica come aste collegate.
Parametri
La scheda 'Parametri' è coordinata con il tipo di controvento: per una superficie si definiscono le proprietà della lamiera grecata e dei dispositivi di fissaggio, per un vincolo dell'asta si definiscono i componenti stabilizzanti.

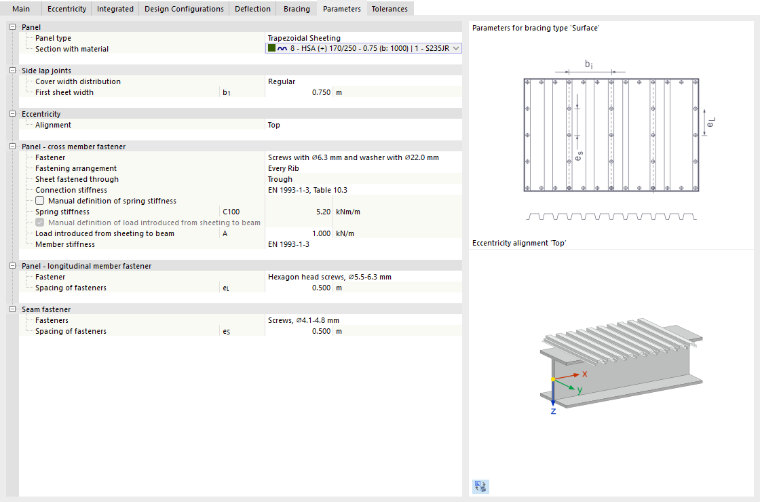

- Superficie
Nella categoria 'Pannello' si definisce la lamiera grecata. Nell'elenco è possibile selezionare un profilo già definito o creare una lamiera grecata con l'opzione 'Nuova Sezione'. Utilizzare a tale scopo la libreria, accessibile con il pulsante
. Dai parametri della sezione vengono automaticamente assunte le proprietà necessarie per la superficie ortotropa. Vengono utilizzate per uno Spessore con il Tipo di spessore Ortotropia della forma e il tipo di ortotropia 'Lamiera grecata'.
Nella categoria 'Giunti longitudinali' si definisce se le lamiere grecate sono disposte regolarmente o irregolarmente. Per ogni campo tra due giunti longitudinali adiacenti viene creata una superficie ortotropa separata. Queste superfici vengono accoppiate ai giunti longitudinali tramite Vincolo interno della linea. La rigidezza della connessione del giunto longitudinale viene considerata tramite le Rigidezza della molla definite nei Vincolo interno della linea, che derivano dalla deformabilità dei dispositivi di fissaggio selezionati nella categoria 'Fissaggio del giunto longitudinale'. Le posizioni dei giunti longitudinali vengono derivate automaticamente dalla disposizione delle lamiere grecate.
LEccentricità' descrive la posizione della lamiera grecata rispetto alle travi trasversali collegate. Con l'opzione 'Alto', ad esempio, la lamiera grecata viene disposta in modo che il suo lato inferiore giaccia sul lato superiore delle travi trasversali.
Nella categoria 'Pannello - Fissaggio alle travi trasversali' si definiscono i parametri per il collegamento della superficie ortotropa alle travi trasversali. Questo avviene tramite accoppiamenti rigidi. Il Vincolo interno della linea degli accoppiamenti rigidi rappresenta la rigidezza del collegamento, incluso l'influsso della deformazione del profilo. Per il fissaggio della lamiera grecata alle travi trasversali sono disponibili dispositivi di fissaggio selezionati.
Per una lamiera grecata in posizione negativa è possibile definire se la lamiera viene fissata all'ala inferiore o all'ala superiore. Per lamiere grecate in posizione positiva il fissaggio avviene sempre all'ala inferiore.
Anche il collegamento della superficie ortotropa alle travi longitudinali avviene tramite Accoppiamento rigidi con Vincolo interno della linea, che derivano dalle rigidezze dei dispositivi di fissaggio. Nella categoria 'Pannello - Fissaggio alle travi longitudinali' sono disponibili alcuni dispositivi di fissaggio tra cui scegliere.
Nella categoria 'Fissaggio del giunto longitudinale' si indicano i dispositivi di fissaggio per i giunti longitudinali. Anche qui sono disponibili determinati tipi nell'elenco.

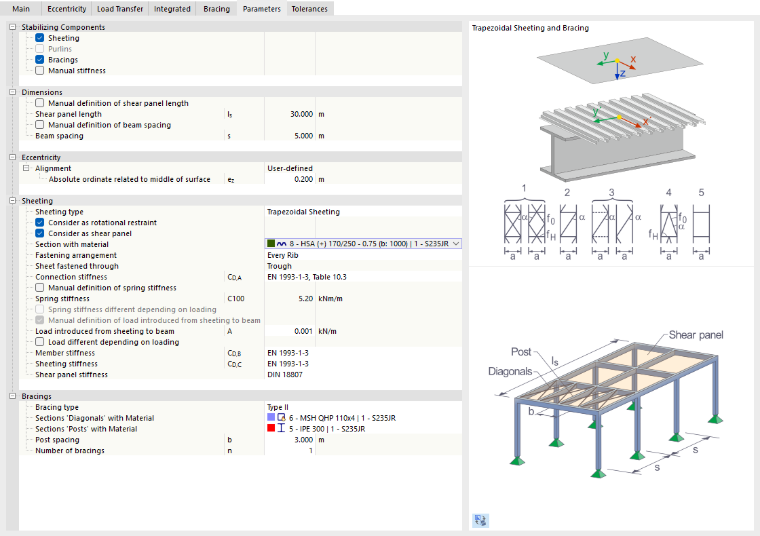

- Vincolo dell'asta
Selezionare quali componenti contribuiscono al calcolo della stabilizzazione. Oltre ai componenti 'Lamiera profilata', 'Arcareccio' e 'Controvento' è disponibile anche l'opzione 'Rigidezza manuale'. Lamiere profilate e arcarecci si escludono reciprocamente. I Controvento, invece, possono essere combinati sia con lamiera profilata sia con arcarecci.
Nella categoria 'Dimensioni' si definisce la geometria. La lunghezza del pannello di taglio viene derivata per impostazione predefinita dalla geometria della superficie di controvento, ma può anche essere adattata manualmente; in entrambi i casi nella categoria 'Lamiera profilata' deve essere attivata l'opzione 'Considerare come Pannello di taglio'. Anche la distanza tra le travi è preimpostata automaticamente come distanza massima tra le aste del campo interno e di quello finale. È possibile anche la definizione manuale.
LEccentricità' descrive la posizione della lamiera grecata rispetto alle aste collegate. Con l'opzione 'Alto', ad esempio, la lamiera grecata viene disposta in modo che il suo lato inferiore giaccia sul lato superiore delle aste.
Nella categoria 'Lamiera profilata' è possibile definire i parametri della lamiera grecata. Se si attiva l'opzione 'Considerare come Vincolo rotazionale', il programma genera per le aste dei campi finali e interni un Vincolo dell'asta con la Non linearità Φx Vincolo rotazionale attorno a x. Con l'opzione 'Considerare come Pannello di taglio' viene generato per le aste dei campi finali e interni un Vincolo dell'asta con la Non linearità Pannello di taglio in y o z. La direzione deriva dall'asse locale dell'asta, che giace nella superficie di controvento.
Per una lamiera profilata è possibile selezionare nell'elenco 'Sezione e Materiale' un profilo già definito o creare una lamiera grecata con l'opzione 'Nuova sezione'. Utilizzare a tale scopo la biblioteca accessibile con il pulsante
. Definire quindi gli altri parametri come tipo di fissaggio, determinazione della rigidezza di connessione, rigidezza dell'asta e della lamiera ecc. Se la casella di controllo 'Considerare come Pannello di taglio' è attivata, viene inoltre considerata la rigidezza del Pannello di taglio secondo DIN 18807.
Per Vincoli dell'asta di arcarecci selezionare nella categoria 'Arcareccio' il profilo degli arcarecci e indicare la distanza tra gli arcarecci. Considerando ulteriori parametri delle rigidezze, per le aste dei campi finali e interni vengono generati Vincoli dell'asta con la Non linearità Φx Vincolo rotazionale attorno a x.
Nella categoria 'Controvento' selezionare il profilo delle diagonali e dei montanti. Indicare la distanza dei montanti e il numero dei Controvento. Da questi parametri vengono generati per le aste dei campi finali e interni Vincoli dell'asta con la Non linearità Pannello di taglio in y o z. La direzione deriva dall'asse locale dell'asta, che giace nella superficie di controvento.

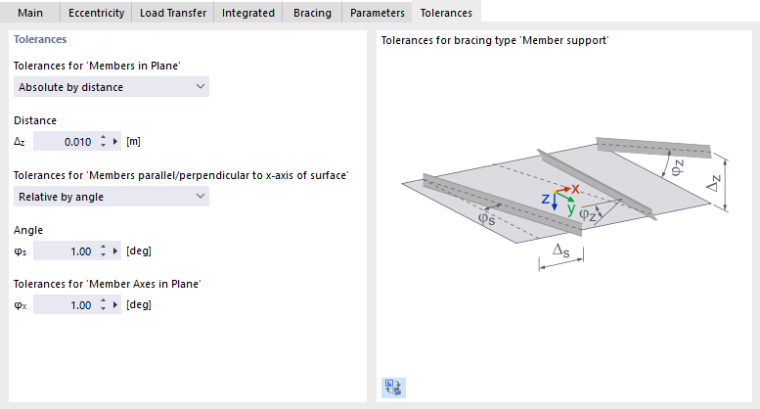

Tolleranza
Nella scheda 'Tolleranza' si definiscono le deviazioni ammesse secondo cui le aste vengono assegnate automaticamente alle travi longitudinali e trasversali (tipo di controvento Superficie) rispettivamente al campo finale e al campo interno (tipo di controvento Vincolo dell'asta).
Le 'Tolleranze per aste nel piano' determinano entro quale deviazione le aste vengono considerate come giacenti nella superficie di controvento. Questo valore può essere definito in modo assoluto come distanza o in modo relativo tramite un angolo. Analogamente è possibile definire le 'Tolleranze per aste parallele/perpendicolari all'asse x della superficie'.

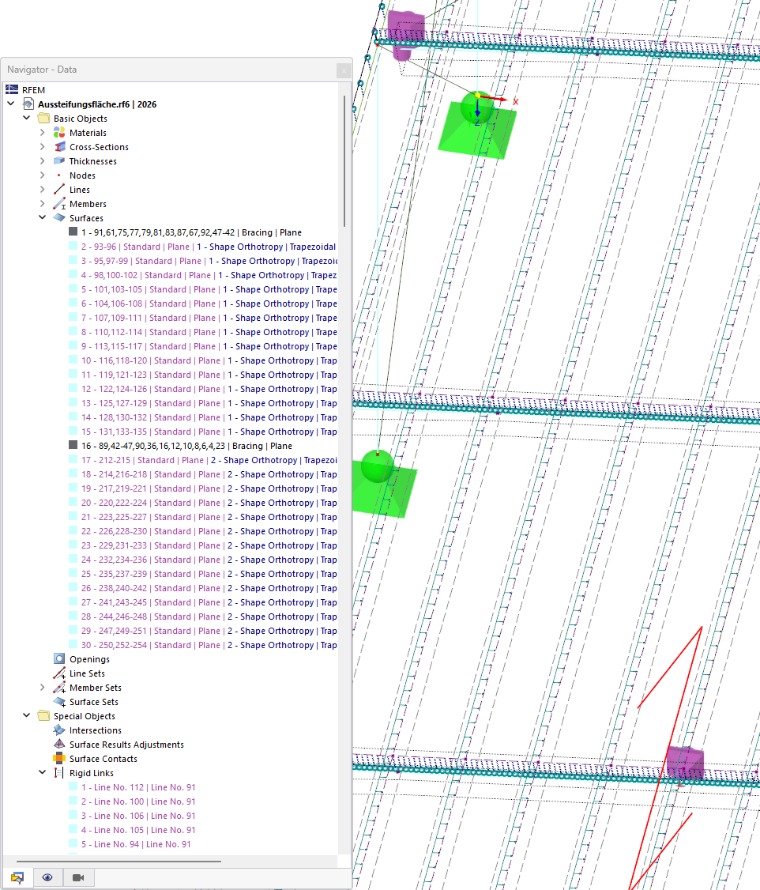

- Mostrare e nascondere gli oggetti generati dalle superfici di controvento
Il programma genera dai parametri superfici ortotrope, Accoppiamento rigidi e Vincolo interno della linea con le corrispondenti proprietà geometriche e di rigidezza. Con il pulsante
nella barra degli strumenti è possibile controllare se questi oggetti generati vengono rappresentati nel modello. In alternativa si utilizza nel Navigator – Visualizzazione la casella di controllo Modello → Superfici → Controvento.
Durante il rendering del modello completo viene rappresentata la lamiera grecata selezionata. In questo modo è possibile verificare graficamente la direzione della tensione. La direzione della tensione viene simbolizzata anche con una freccia direzionale rossa.

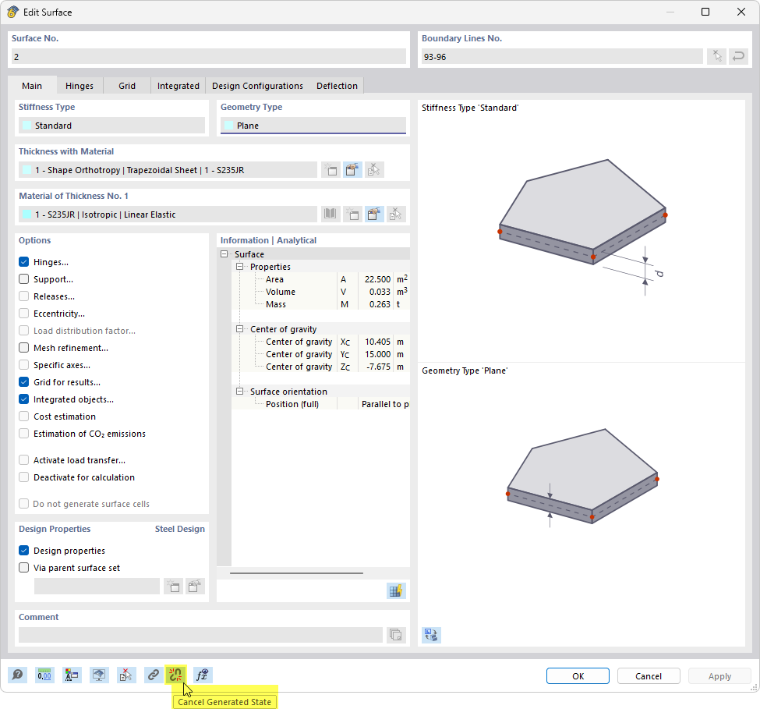

- Convertire gli oggetti generati dalle superfici di controvento in oggetti standard
Gli oggetti generati dalle superfici di controvento – superfici ortotrope, Accoppiamento rigidi, Vincolo interno della linea – sono contrassegnati nel Navigator - Dati con scritta viola e non possono essere modificati. Se si desidera modificare gli oggetti, il programma offre una possibilità di conversione in superfici "reali". Procedere come segue:
- Fare doppio clic nel Navigator - Dati su una superficie generata o su un Vincolo interno della linea generato.
- Fare clic nella parte inferiore della finestra di dialogo dell'oggetto sul pulsante
.
Con questa funzione vengono convertiti tutti gli oggetti generati della superficie di controvento in superfici standard ortotrope ed eventualmente Cerniera standard. Lo stato generato viene quindi sciolto e gli oggetti generati vanno persi come tali. Prima dell'esecuzione della funzione appare quindi un corrispondente avviso.
Se la funzione è stata utilizzata accidentalmente, è possibile ripristinare lo stato originale con il pulsante Annulla
. Oppure chiudere il file senza salvare.
Superficie dei risultati
Questo tipo di rigidezza consente di trasferire tensioni e forze di altri oggetti tramite un procedimento di integrazione in Forze interne superficiali. In questo modo è possibile determinare ad esempio in un Solido le Tensione della membrana e Tensione di flessione che devono essere verificate con diversi Coefficiente parziale di sicurezza.
Ulteriori criteri per l'integrazione dei risultati possono essere definiti nella scheda Superficie dei risultati.
Nella sezione 'Integrare tensioni e forze' selezionare se i risultati devono essere rilevati solo in modo riferito agli oggetti o anche geometricamente all'interno di un'area. Nella sezione 'Includere oggetti' definire le superfici e i Solido rilevanti. In alternativa selezionare 'Tutti' gli oggetti ed escludere quindi nella sezione 'Escluso dagli oggetti inclusivi' determinati elementi.
Se i risultati di una determinata area devono essere integrati "sotto" e "sopra" la superficie, è possibile definire le distanze rilevanti nella sezione 'Parametri'. Sono riferite all'asse z locale perpendicolare al piano della superficie.
Tipo di geometria
Il tipo di geometria descrive il concetto formale di una superficie. Nell'elenco sono disponibili diversi tipi tra cui scegliere.
Piano
In una superficie piana tutte le Linee al contorno giacciono in un piano. Tramite il pulsante dell'elenco sono accessibili diverse forme di superfici piane.

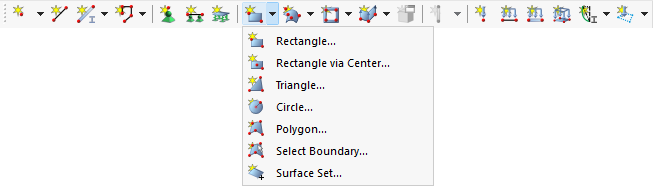

È possibile definire la superficie (dopo OK nella finestra di dialogo) graficamente trascinando un rettangolo, un cerchio ecc. Se si seleziona 'Scegli delimitazione', RFEM riconosce automaticamente la superficie non appena è definito un numero sufficiente di Linee al contorno.
Quadrangolo
Questo tipo di superficie descrive nella sua forma di base una superficie generale a quattro lati. Come Linee al contorno sono possibili linee rette, archi, polilinee e spline. In questo modo è possibile modellare superfici curve.
Definire nella finestra di dialogo 'Nuova superficie' le Linee al contorno della superficie a quadrangolo. Se la superficie chiusa non può essere formata da quattro linee, sono ammesse anche più di quattro linee. Nella scheda 'Quadrangolo' vengono quindi indicati i quattro nodi degli angoli. Essi determinano come viene tesa la superficie curva.
NURBS
Le superfici NURBS sono formate da quattro Linee al contorno NURBS chiuse (vedere capitolo Linee). In questo modo è possibile modellare quasi qualsiasi superficie a forma libera.
Definire nella finestra di dialogo 'Nuova superficie' le Linee al contorno della superficie NURBS. Le coppie opposte di linee NURBS devono avere lo stesso numero di Punto di controllo affinché l'ordine di queste linee NURBS sia "compatibile". Nella scheda 'NURBS' è quindi possibile influenzare la forma della superficie tramite i 'Pesi dei punti di controllo'. Le coordinate del Punto di controllo selezionato sono indicate nella sezione 'Coordinate - Punto di controllo'.
Troncata
Quando le superfici si intersecano, è possibile creare rapidamente l'Intersezione: selezionare le superfici e richiamare quindi il menu contestuale. Sono disponibili diverse possibilità di selezione.
Con l'opzione 'Creare Intersezione' viene generata solo la linea di intersezione. Se si seleziona una delle opzioni 'Dividere tramite Intersezione', RFEM genera superfici parziali e assegna ad esse il tipo 'Troncata'. È quindi possibile eliminare componenti, ad esempio per rimuovere superfici sporgenti.
Rotazione
Una superficie ruotata nasce quando una linea esistente viene ruotata attorno a un asse. RFEM genera la superficie dai nodi iniziale e finale nonché dai punti di definizione ruotati della linea. In questo processo vengono generate nuove linee.
Definire nella scheda 'Rotazione' la Linea al contorno della superficie che deve essere ruotata. Indicare l'angolo di rotazione α. I punti dell'asse di rotazione possono essere determinati tramite le coordinate o graficamente con il pulsante
.
Tubo
Una Superficie del tubo nasce quando la Linea media del tubo viene ruotata con un Raggio attorno a questo asse. In questo processo vengono generate nuove linee: due cerchi e una polilinea parallela all'asse del tubo.
Definire nella scheda 'Tubo' il Raggio del tubo. Questo valore descrive la distanza dall'asse del tubo al centro della superficie. Indicare il numero della Linea media o selezionare graficamente l'asse del tubo con il pulsante
.
Se la sezione del tubo è conica, attivare la casella di controllo 'Raggio differente alla fine' e indicare il valore corrispondente.
Spline con curvatura minima
Con questo tipo di geometria è possibile creare una superficie curva tramite nodi di controllo che giacciono sulla superficie o anche al di fuori di essa. In questo modo è possibile modellare ad esempio superfici del terreno.
Definire il 'Sistema di coordinate' del piano di riferimento e indicare le 'Coordinate dei campioni nel sistema di coordinate'. Questi punti rappresentano i nodi di controllo della superficie spline. Definire quindi le 'Linee al contorno del piano di riferimento' o selezionare graficamente le linee con il pulsante
.
Spessore con materiale
Nell'elenco degli Spessore esistenti selezionare il tipo adatto o definire un nuovo Spessore (vedere capitolo Spessori).
Materiale dello spessore
Il Materiale dello Spessore definito nella sezione superiore è preimpostato. Se necessario, è possibile selezionare nell'elenco dei Materiali già creati un altro Materiale o definirne uno nuovo (vedere capitolo Materiali). Questo Materiale viene quindi assegnato al Tipo di spessore.
Cerniera
Con una Cerniera è possibile controllare la trasmissione delle Forze interne lungo una linea della superficie (vedere capitolo Vincolo interno della linea. Dopo l'attivazione della casella di controllo è possibile definire il tipo di Cerniera nella scheda 'Cerniera'.
Vincolo
Se la superficie è appoggiata elasticamente, è possibile nella scheda 'Vincolo' selezionare o definire un nuovo Vincolo di superficie (vedere capitolo Vincolo di superficie).
Svincolo
Per disaccoppiare il modello alla superficie, è possibile nella scheda 'Svincolo' selezionare o definire un nuovo Svincolo di superficie (vedere capitolo Svincolo di superficie).
Eccentricità
Con una Eccentricità è possibile modellare uno scostamento in altezza dell'intera superficie (vedere capitolo Eccentricità delle superfici). È possibile definire il tipo di scostamento nella scheda 'Eccentricità'.
Fattore di distribuzione del carico
Per una superficie del tipo Trasferimento del carico è possibile definire fattori di distribuzione per gli oggetti che trasmettono carico. Attivando la casella di controllo, è possibile assegnare questi fattori individualmente in una nuova scheda.
Gli oggetti caricati della superficie di trasferimento del carico sono preimpostati su una riga. A ogni oggetto è assegnato il fattore 1.00, affinché tutti gli oggetti contribuiscano in modo uniforme al Trasferimento del carico. Se si desidera una distribuzione specifica, fare clic sulla successiva riga libera e selezionare la linea o l'asta. Assegnare quindi il 'Fattore di distribuzione' adatto.
Infittimento della mesh
La dimensione della maglia del Mesh EF può essere adattata alla geometria della superficie (vedere capitolo Infittimento della mesh delle superfici). Essa è quindi indipendente dalle impostazioni generali della mesh. Nella scheda 'Infittimento della mesh' è possibile selezionare o definire un nuovo Infittimento della mesh della superficie.
Assi specifici
Ogni superficie possiede un Sistema di coordinate locale. Di norma è orientato parallelamente agli assi globali. Il Sistema di coordinate può tuttavia essere definito – separatamente per l'inserimento e l'output – in modo personalizzato.
Assi di ingresso
L'orientamento degli assi di ingresso è ad esempio rilevante per le proprietà di ortotropia e di appoggio o per l'effetto di un Carico di superficie.
L'elenco nella sezione 'Categoria' offre diverse possibilità per adattare la posizione degli assi:
- Rotazione per angolo: rotazione degli assi xy della superficie attorno all'asse z con l'angolo α
- Asse parallelo a linee: orientamento dell'asse x o y a una linea
- Asse orientato verso un punto: orientamento dell'asse x o y verso il punto di intersezione di una linea con la superficie
- Asse parallelo al sistema di coordinate: orientamento degli assi a un Sistema di coordinate definito dall'utente
È possibile determinare graficamente gli oggetti di riferimento con il pulsante
.
La casella di controllo 'Invertire l'asse locale z' consente di orientare gli assi z e y in direzione opposta.
Assi dei risultati
Attualmente l'orientamento degli assi dei risultati è possibile solo 'Identico agli assi di ingresso'.
Griglia per i risultati
Ogni superficie è coperta da una griglia utilizzata per l'output dei risultati nelle tabelle. Essa consente un output indipendente dal Mesh EF in punti dei risultati regolari e adattabili.
Come standard è preimpostata una griglia cartesiana della superficie con una distanza uniforme dei Punto della griglia di 0,5 m in entrambe le direzioni. Se necessario, è possibile qui adattare le 'Distanze della griglia' in direzione x (b) e in direzione y (h), effettuare una 'Rotazione della griglia' o modificare lOrigine della griglia'. Per superfici circolari il tipo di griglia 'Polare' offre un'alternativa per l'output numerico dei risultati.
Se nella sezione 'Opzioni' è attivata la casella di controllo 'Adattare automaticamente', i Punto della griglia vengono adattati alla nuova geometria al variare della superficie.
Nella sezione 'Punti' è possibile verificare le coordinate dei Punto della griglia generati. Modifiche nella tabella non sono possibili.
Oggetti integrati
Di norma RFEM riconosce automaticamente tutti gli oggetti che giacciono nella superficie ma non sono stati utilizzati per la definizione della superficie.
I numeri dei Nodo, Linea e Apertura appartenenti alla superficie sono indicati nella sezione 'Oggetti integrati nella superficie'.
Se un oggetto non viene riconosciuto, si dovrebbe integrarlo manualmente: disattivare il Riconoscimento automatico degli oggetti. I campi di inserimento nella sezione 'Oggetti integrati nella superficie' sono ora accessibili. Aggiungere il numero dell'oggetto mancante o utilizzare il pulsante
per determinare graficamente l'oggetto.
Attivare il trasferimento del carico
La casella di controllo consente di distribuire il carico della superficie – indipendentemente dal suo tipo di rigidezza – tramite una superficie di trasferimento del carico. In questo modo la superficie agisce nel modello tramite la sua rigidezza. La Distribuzione del carico sugli oggetti adiacenti viene invece controllata tramite i parametri che si possono definire nella scheda Trasferimento del carico. Questa funzione è rilevante principalmente per superfici del Tipo di spessore Pannello della trave.
Disattiva per il calcolo
La casella di controllo offre la possibilità di non considerare la superficie nel calcolo, ad esempio per simulare Fase costruttiva o analizzare una variante di Modellazione. In questo caso rigidezza, condizioni al contorno e carichi della superficie non vengono considerati.
Informazioni | Analitico
Questa sezione viene visualizzata non appena si sono definite le Linee al contorno della superficie. Essa offre una panoramica sulle proprietà importanti della superficie come area, volume e massa nonché la posizione del baricentro della superficie e l'orientamento della superficie. Le Apertura sono considerate di conseguenza.
Importanti proprietà di una superficie è possibile verificare anche nel pannello Proprietà oggetto (vedere immagine Proprietà oggetto di un'asta):
- Selezionare la superficie.
- Attivare il pannello 'Proprietà oggetto' tramite il pulsante
nella barra degli strumenti.
