Gelände

Das Register Gelände ist für eine numerische Simulation von Windströmungen mit RWIND relevant. Sie können hier die Topologie der Gebäudeumgebung definieren.

Einstellungen

In der Liste zur 'Definition des Geländes' stehen folgende Möglichkeiten zur Auswahl:

  • --: Keine Geländedefinition (Voreinstellung)
  • Horizontale Ebene: Definition der Umgebung als ebenes Rechteck
  • Schiefe Ebene: Definition der Umgebung als ebenes Rechteck in geneigter Lage

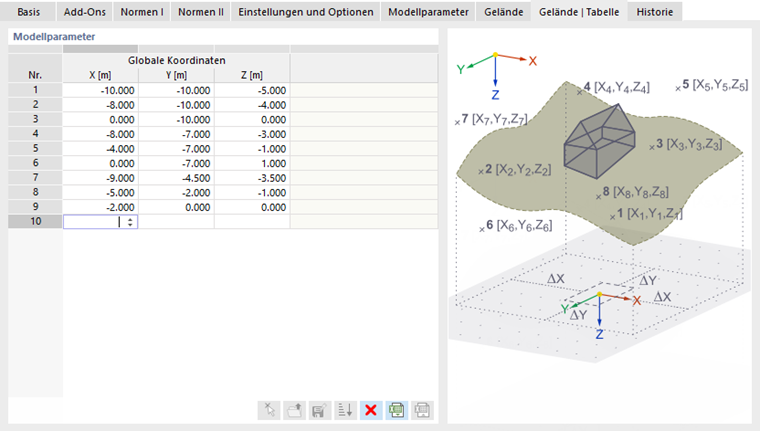

  • Tabelle: Tabellarische Definition des Geländes über Koordinaten in einem separaten Register (siehe Bild Register 'Gelände | Tabelle')

Berücksichtigung der Geländeabmessungen

Geben Sie die 'Geländeabmessungen' des rechteckigen Bereichs an. Die Werte ΔX und ΔY sind auf den Ursprung des Modells bezogen. Sie werden jeweils in die positive und negative Achsenrichtung angesetzt (siehe Dialoggrafik).

Bei einer horizontalen Geländeebene können Sie einen 'Versatz' angeben, beispielsweise um bei einer Brücke den vertikalen Abstand vom Modellursprung zu definieren. Zusätzlich ist eine 'Drehung um Z' möglich, mit der Sie das Gelände-Rechteck rotieren können.
