Alongar ou aparar linha/barra

O RFEM permite ajustar o comprimento de uma linha ou de uma barra através de uma caixa de diálogo. Para isso, clique com o botão direito do rato na linha ou na barra para abrir o menu de contexto do objeto. Aí, selecione a função Alongar/aparar linha ou Alongar/aparar barra. Com isso, pode não só ajustar o comprimento de forma geral, mas também prolongar a linha ou a barra até outro objeto.

As funções de edição também estão acessíveis no menu Ferramentas através das opções Modificar linhas → Alongar ou aparar linhas ou Modificar barras → Alongar ou aparar barras.

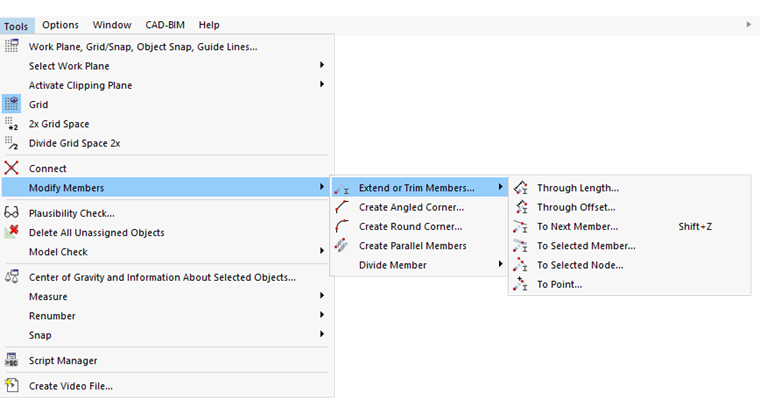

Funções de menu para aumentar ou cortar barras

Em alternativa, utilize o botão de lista ou na barra de ferramentas CAD (ver imagem Ferramentas de modelação ).

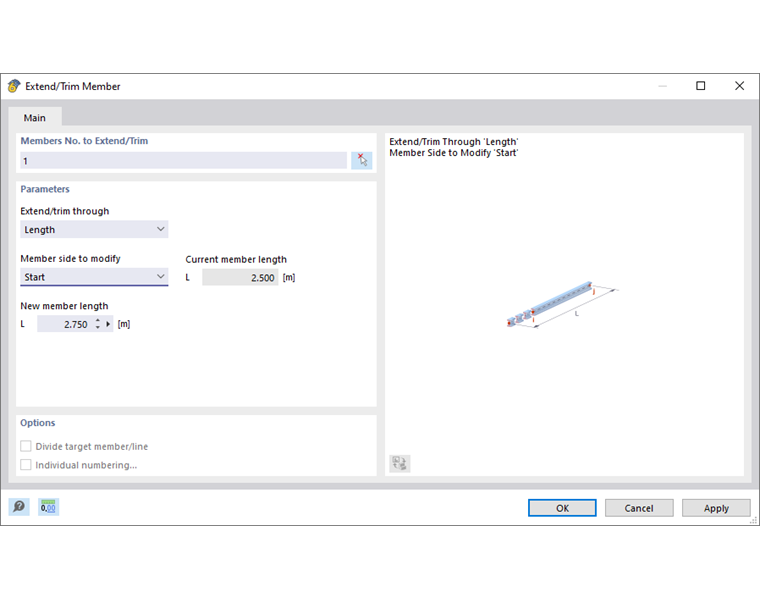

Diálogo de prolongar/cortar barra

Na lista 'Alongar/aparar por' estão disponíveis as seguintes opções:

• Comprimento: Altera o comprimento total da linha ou da barra para a medida definida pelo utilizador.
• Desvio: Alonga uma ou ambas as extremidades da linha ou da barra pela regra da translação Δ. Um valor negativo encurta essa(s) extremidade(s).
• Até à barra/linha seguinte: Provoca um alongamento até à barra ou linha mais próxima que forme uma interseção com a linha reta da barra ou da linha.
• Até à barra selecionada: Alonga a linha ou a barra perpendicularmente a outra barra, cujo número deve ser indicado ou definido graficamente com o botão . O ponto perpendicular na barra é definido através da 'Distância'.
• Até à linha selecionada: Alonga a linha ou a barra perpendicularmente a outra linha, cujo número deve ser indicado ou definido graficamente com o botão . O ponto perpendicular na linha é definido através da 'Distância'.
• Até ao ponto: Alonga a linha ou a barra até um ponto arbitrário, cujas coordenadas devem ser indicadas ou definidas graficamente com o botão .
• Até ao nó selecionado: Alonga a linha ou a barra até um nó, cujo número deve ser indicado ou definido graficamente com o botão .

As opções 'Até ao ponto' e 'Até ao nó selecionado' são indicadas para alongar uma linha ou uma barra no plano definido pelo objeto e pelo ponto ou nó.

Defina na lista 'Lado da linha a alongar' ou 'Lado da barra a alongar' em que direção a alteração do comprimento deve ser efetuada:

• Ambos: Provoca um ajuste em ambos os lados. Nesse caso, o comprimento total L é referido ao centro da linha ou da barra, ou a linha ou a barra é alongada em ambos os lados pelo desvio Δ – ou até às duas linhas ou barras seguintes.
• Início: O comprimento da linha ou da barra é ajustado apenas no lado do nó inicial.
• Fim: O comprimento da linha ou da barra é ajustado apenas no lado do nó final.
