Przedłużanie lub przycinanie linii/pręta

RFEM umożliwia dostosowanie długości linii lub pręta za pomocą okna dialogowego. W tym celu kliknij linię lub pręt prawym przyciskiem myszy, aby otworzyć menu kontekstowe obiektu. Następnie wybierz funkcję Przedłuż/skróć linię lub Przedłuż/skróć pręt. Pozwala to nie tylko ogólnie dostosować długość, ale także przedłużyć linię lub pręt do innego obiektu.

Funkcje edycji są również dostępne w menu Narzędzia poprzez opcje Modyfikuj linie → Przedłuż lub skróć linie oraz Modyfikuj pręty → Przedłuż lub skróć pręty.

Funkcje menu dotyczące wydłużania lub przycinania prętów

Alternatywnie użyj przycisku listy lub na pasku narzędzi CAD (patrz rysunek Narzędzia do modelowania ).

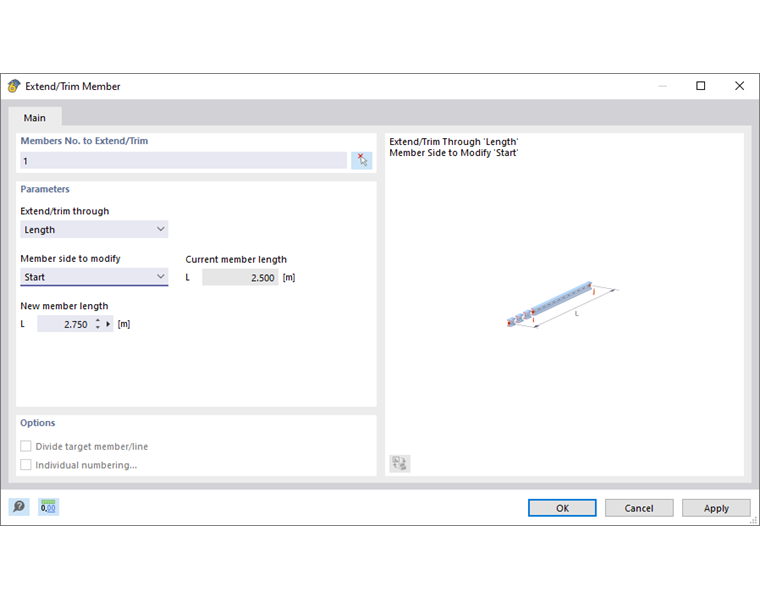

Okno dialogowe Wydłuż/utnij pręt

Na liście 'Przedłuż/skróć przez' dostępne są następujące możliwości:

• Długość: Zmienia całkowitą długość linii lub pręta na wymiar zdefiniowany przez użytkownika.
• Przesunięcie: Przedłuża jedną lub obie strony linii lub pręta o wartość przesunięcia Δ. Wartość ujemna skraca tę stronę (strony).
• Do najbliższego pręta / najbliższej linii: Powoduje przedłużenie do najbliższego pręta lub najbliższej linii, która tworzy przecięcie z prostą pręta lub linii.
• Do wybranego pręta: Przedłuża linię lub pręt do prostopadłej na inny pręt, którego numer należy podać lub zdefiniować graficznie za pomocą przycisku . Punkt prostopadły na pręcie jest definiowany poprzez 'Odstęp'.
• Do wybranej linii: Przedłuża linię lub pręt do prostopadłej na inną linię, której numer należy podać lub zdefiniować graficznie za pomocą przycisku . Punkt prostopadły na linii jest definiowany poprzez 'Odstęp'.
• Do punktu: Przedłuża linię lub pręt do dowolnego punktu, którego współrzędne należy podać lub zdefiniować graficznie za pomocą przycisku .
• Do wybranego węzła: Przedłuża linię lub pręt do węzła, którego numer należy podać lub zdefiniować graficznie za pomocą przycisku .

Opcje 'Do punktu' i 'Do wybranego węzła' nadają się do przedłużenia linii lub pręta w płaszczyźnie wyznaczonej przez obiekt oraz punkt lub węzeł.

Na liście 'Strona linii do przedłużenia' lub 'Strona pręta do przedłużenia' określ, w którym kierunku ma nastąpić zmiana długości:

• Obie: Powoduje dostosowanie obustronne. Przy tym całkowita długość L jest odnoszona do środka linii lub pręta, albo linia lub pręt jest przedłużany obustronnie o przesunięcie Δ – lub do obu najbliższych linii lub prętów.
• Początek: Długość linii lub pręta jest dostosowywana tylko po stronie węzła początkowego.
• Koniec: Długość linii lub pręta jest dostosowywana tylko po stronie węzła końcowego.
