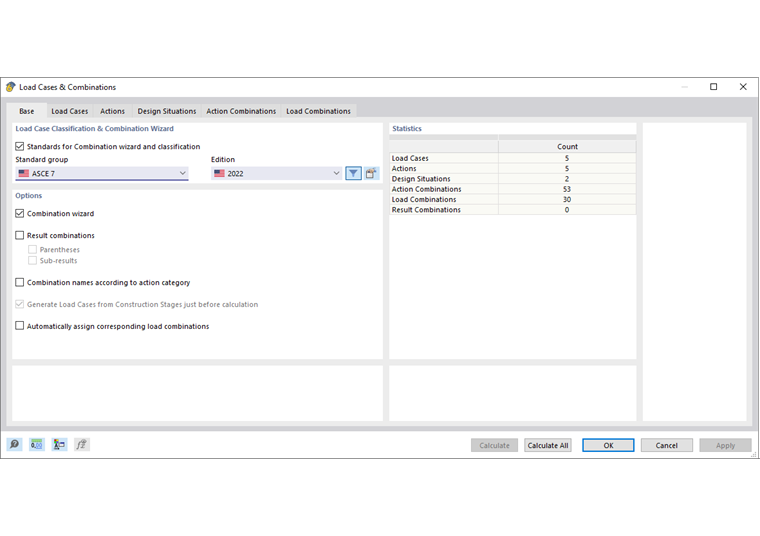

El registro Base administra los ajustes generales para la clasificación y combinación de los casos de carga. Aquí puede determinar si los casos de carga se combinan automáticamente y según qué norma debe hacerse.
Asistente de Clasificación y Combinación de Casos de Carga

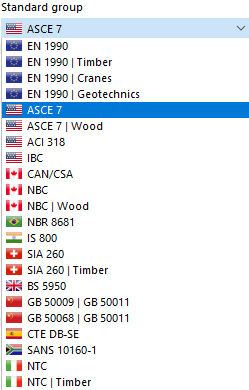

La casilla de verificación 'Normas para el asistente de combinación y clasificación' está activada por defecto. Esto permite que pueda asignar los casos de carga a categorías de acción. Sobre esta base, los casos de carga se combinan de acuerdo con ciertas especificaciones normativas. La norma predeterminada es la que usted ha establecido en la información base del modelo (ver imagen Seleccionar anexo nacional ). Si es necesario, puede seleccionar otra norma en la lista 'Grupo de normas'.
Dependiendo del conjunto normativo, puede seleccionar el anexo o la edición de la norma en la lista 'Anexo nacional | Emisión'.
Opciones
En esta sección puede determinar cómo se deben combinar los casos de carga.
Asistente de Combinación
El asistente de combinación está activado por defecto. Le asiste en la tarea de clasificar los casos de carga conforme a la norma y superponerlos en combinaciones de acción teniendo en cuenta las situaciones de diseño. Al desplazarse por las pestañas de este diálogo, las combinaciones de carga se generan automáticamente. Estas sirven de base para las verificaciones en los Add-Ons de diseño.
Puede verificar los parámetros del asistente de combinación en el diálogo 'Editar asistente de combinación' (ver capítulo Asistentes de Combinación).
Combinaciones de Resultados
Para el análisis estático, normalmente se generan combinaciones de carga para captar correctamente los efectos no lineales. Las combinaciones de resultados, por otro lado, superponen los resultados de casos de carga o combinaciones, como podría ser necesario para investigaciones dinámicas.
Si activa la casilla de verificación 'Combinaciones de resultados', puede definir combinaciones de resultados manualmente en una pestaña adicional de este diálogo (ver capítulo Combinaciones de Resultados).
Si activa la casilla de verificación 'Paréntesis', puede definir una combinación de resultados de manera compleja a través de una anidación de criterios (ver imagen Combinación de resultados con subcombinaciones ). Los 'Resultados parciales' permiten configuraciones adicionales de combinación que se pueden utilizar para el diseño.
Nombres de Combinación según la Categoría de Acción
La casilla de verificación controla si los nombres de las combinaciones de acción se representan con las denominaciones de las acciones ("1.35 * E1 + 1.50 * E2 + 0.75 * E3") o con aquellas de las categorías de acción ("1.35G + 1.50QI A + 0.75Qs").
Asignar automáticament las Combinaciones de Carga Correspondientes
Si usa múltiples situaciones de diseño (por ejemplo, para las verificaciones en los estados límites de resistencia y servicio), las acciones en las combinaciones se consideran con diferentes coeficientes parciales de seguridad. Con esta casilla de verificación puede determinar si en los detalles de una combinación de carga también se muestran las combinaciones "relacionadas" de los mismos casos de carga, que sin embargo se superponen con otros factores (ver pestaña 'Asignación' en las Combinaciones de Carga). Si no se marca la casilla, solo se muestran los criterios de la combinación seleccionada.
Estadísticas
Esta sección ofrece una visión general de los casos de carga existentes y las combinaciones generadas en las distintas pestañas.
