Una Creazione guidata di combinazioni aiuta a sovrapporre i casi di carico in combinazioni conformemente alla norma. Essa controlla secondo quali regole le azioni vengono combinate in una Situazione di progetto .
La Creazione guidata di combinazioni viene attivata automaticamente durante la creazione del modello (vedi immagine Scheda 'Add-on' ). Anche nella finestra di dialogo Casi di carico e combinazioni , è possibile attivare o disattivare la Creazione guidata di combinazioni.

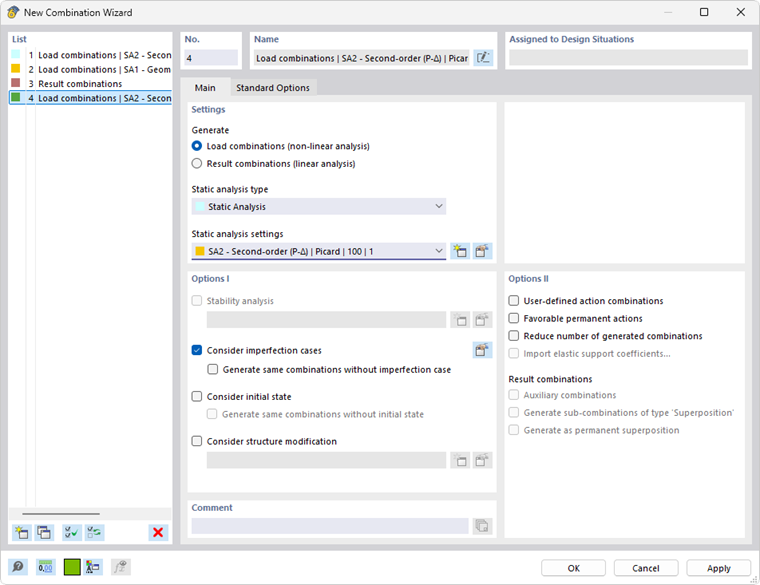

Una Creazione guidata di combinazioni gestisce le impostazioni in base alle quali si formano le combinazioni. È possibile definire più creazioni guidate di combinazioni e assegnarle alle situazioni di progetto.
Il 'Nome' è una designazione breve. Si basa sul tipo di generazione e sul tipo di analisi.
Base
La scheda Base gestisce i dati generali della Creazione guidata selezionata nell'elenco a sinistra.
Impostazioni
I campi di selezione 'Genera da' definiscono se vengono generate Combinazioni di carico o Combinazioni di risultati. La generazione di combinazioni di carico è preselezionata perché gli effetti non lineari e i risultati secondo l'analisi del secondo ordine possono essere calcolati correttamente solo con le combinazioni di carico.
Nell'elenco 'Impostazioni analisi strutturale', è possibile selezionare in base a quale metodo di analisi devono essere esaminate le combinazioni (vedi capitolo Impostazioni analisi strutturale).
Opzioni I
Se nei dati di base del modello è attivo l'add-on Stabilità strutturale (è richiesta una licenza), è possibile considerare le impostazioni per l'Analisi di stabilità durante la generazione delle combinazioni.
La casella di controllo Considera casi di imperfezione controlla se le combinazioni vengono generate con o senza imperfezioni (vedi capitolo Casi di imperfezione). Con l'opzione 'Genera identiche combinazioni di carico senza caso di imperfezione', è possibile generare combinazioni una volta con e una volta senza imperfezioni.
Se si attiva la casella di controllo Considera stato iniziale da, è possibile selezionare nella scheda Stato iniziale un caso di carico le cui deformazioni rappresentano la posizione iniziale per le combinazioni di carico generate. Anche in questo caso, è possibile generare combinazioni sia con sia senza considerare uno stato iniziale.
La casella di controllo Considera modifica della struttura offre la possibilità di considerare nelle combinazioni di carico un adattamento della rigidezza o un trattamento speciale delle non linearità (vedi capitolo Modifica della struttura).
Opzioni II
Se si attiva la casella di controllo Combinazioni di azioni definite dall'utente, non vengono generate combinazioni di azioni (vedi capitolo Combinazioni di azioni). È quindi necessario combinare manualmente le azioni.
Con l'opzione Azioni permanenti favorevoli, durante la generazione si distingue tra azioni permanenti favorevoli e sfavorevoli. Esse vengono incluse nella sovrapposizione con coefficienti parziali di sicurezza specifici. Vengono create combinazioni di carico aggiuntive.
Con la casella di controllo Riduci il numero di combinazioni generate, è possibile limitare in generale il numero di casi di carico che compaiono nelle combinazioni di carico. Viene esaminato quali casi di carico forniscono forze interne e deformazioni positive o negative. Successivamente, tutti i casi di carico con effetto positivo e tutti quelli con effetto negativo vengono raggruppati. In questo modo, nelle combinazioni vengono considerati solo i casi di carico rilevanti per i valori massimi e minimi.
Combinazioni di risultati
Durante la generazione di Combinazioni di risultati, è possibile creare le cosiddette combinazioni ausiliarie. Questa opzione è accessibile se nella finestra di dialogo 'Casi di carico e combinazioni' nella scheda Base è selezionata la casella di controllo 'Parentesi' per le combinazioni di risultati.
Inoltre, è possibile generare sottocombinazioni del tipo 'Sovrapposizione' che identificano le componenti contenute come combinazioni separate (vedi capitolo Combinazioni di risultati).
La casella di controllo Genera come sovrapposizione permanente controlla se le azioni non permanenti come i carichi variabili vengono considerate nelle combinazioni con il criterio 'Temporaneo' o 'Permanente' (vedi capitolo Combinazioni di risultati).
Opzioni standard
La scheda Opzioni standard gestisce le impostazioni fondamentali per la sovrapposizione di determinate categorie d'azione.
Le opzioni di selezione sono adattate alla norma. Per EN 1990, ad esempio, è possibile trascurare determinate costellazioni se hanno una bassa probabilità di verificarsi. Ad esempio, con determinate proprietà del modello, il carico neve può essere trascurato quando il vento è l'azione principale. Se si attiva una delle opzioni, il numero di combinazioni generate viene ridotto di conseguenza.
Stato iniziale
Nella scheda Stato iniziale, è possibile selezionare un caso di carico le cui deformazioni rappresentano la posizione iniziale per le combinazioni generate. In questo modo, ad esempio, è possibile considerare l'influenza di una precompressione o di parametri geotecnici.
L'elenco nella sezione 'Assegnato per' offre la possibilità di adattare il tipo di stato iniziale per il caso di carico selezionato. Le singole opzioni sono descritte nel capitolo Casi di carico .
