Rotace

Vyberte model, zatížení nebo pomocné objekty, které chcete rotovat. Poté klikněte na tlačítko (viz obrázek Nástroje pro modelování ). V dialogu 'Rotovat' je třeba zadat, zda se mají objekty při rotaci kopírovat, a zadat parametry.

Dialog ' Rotace '

Základní údaje

Záložka Základní údaje spravuje základní parametry pro rotování objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, vybrané objekty se natočí. Pokud chcete vytvořit jednu nebo více kopií, zaškrtněte toto políčko. Poté zadejte 'Počet kopií' pro počet kopií.

Parametry rotace

Zadejte 'úhel rotace' Φ. Úhel je zadán v pravotočivém souřadném systému. Pokud je zadáno více kopií, zaškrtávací políčko 'Celkem' určuje, zda se nastaví úhel mezi jednotlivými kopiemi nebo mezi originálem a poslední kopií.

Zadejte 'Souřadný systém', v němž mají objekty rotovat. Ze seznamu lze vybrat uživatelský souřadný systém nebo vytvořit nový pomocí tlačítka .

V seznamu 'Osa rotace pomocí' máme dvě možnosti, jak nastavit osu rotace:

• Bod a paralelní osa: Osa rotace probíhá rovnoběžně s jednou osou zadaného souřadného systému. V seznamu vyberte 'Osu' a zadejte 'Bod P', který leží na ose rotace.
• 2 body: Osa leží kdekoli v prostoru. Zadejte souřadnice pro 'Bod P1' a 'Bod P2' pro zadání osy rotace. Tlačítko umožňuje definovat tyto body graficky.

Číslování & možnosti

Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování.

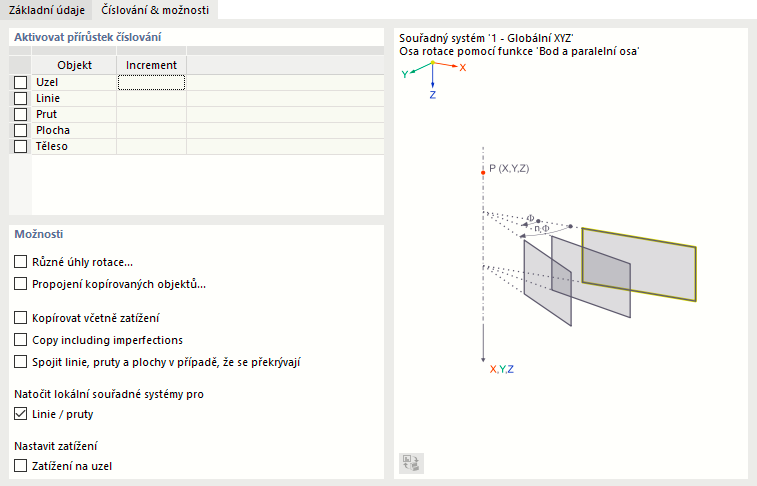

Definice natočení souřadných systémů a zatížení

Funkce této záložky jsou popsány v kapitole Posun/Kopie . Navíc jsou zde dvě kontrolní pole, která se specificky vztahují k rotaci.

Zaškrtávací políčko 'Natočit lokální souřadné systémy pro linie/pruty' se týká především rotace svislých linií a prutů. Toto nastavení určuje, zda se mají osy také natočit nebo vyrovnat s ohledem na obecné údaje (viz kapitola Průřez ).

Pokud je zaškrtnuto políčko 'Nastavit zatížení - zatížení na uzel', změní se při kopírování směr zatížení na uzel definovaného v globálním souřadném systému. RFEM přepočítá zatížení jako lokální osamělé zatížení v nové poloze. Pokud není zaškrtávací políčko aktivováno, zůstane globální směr zatížení zachován.

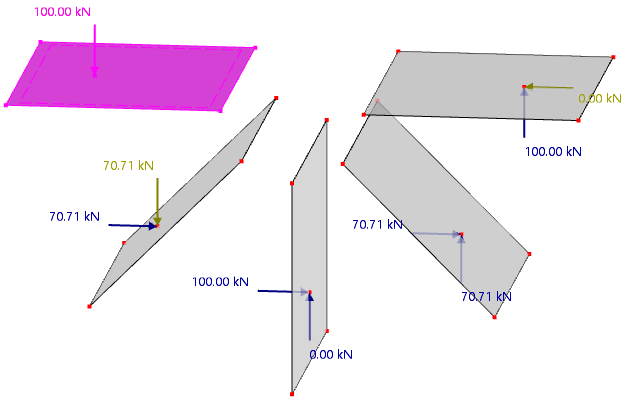

Upravené zatížení na uzel při čtyřnásobné rotaci o 45°

Rotace po krocích

Záložka Rotace po krocích se zobrazí, pokud jsou zadány alespoň dvě kopie, a v poli Číslování a možnosti je zaškrtnuto políčko 'Různé úhly rotace'.

Definice různých úhlů natočení pro kopie

V tabulce lze zadat úhel 'Rotace' mezi kopiemi.

Nastavení propojení

Záložka Nastavení propojení se zobrazí, pokud je v záložce Číslování a možnosti zaškrtnuto políčko 'Propojení kopírovaných objektů'. Funkce jsou popsány v kapitole Posun/Kopie .
