V dialogu Definice hodnot senzoru můžete definovat typy senzorů a popsat, na jakém základě jsou hodnoty senzoru určovány a jaké parametry existují.
Naměřená hodnota
Koncept dialogu je přizpůsoben 'Zdroji hodnot'. V seznamu jsou k dispozici čtyři možnosti:

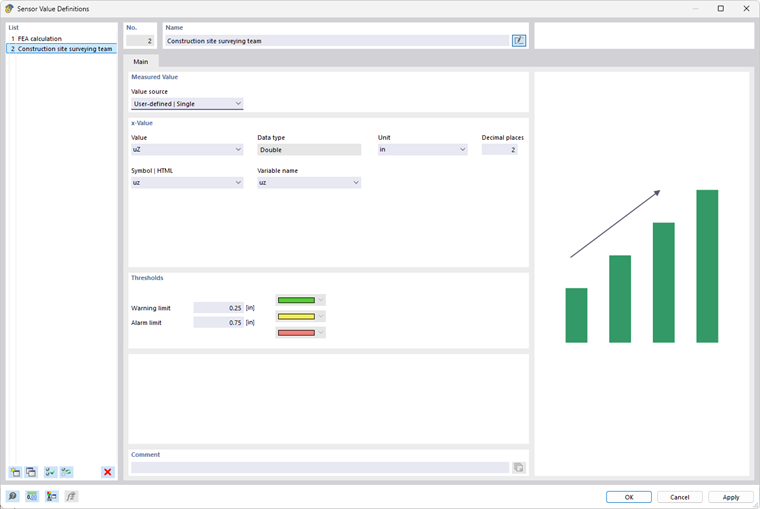

- Uživatelský | Jednotlivě (viz obrázek Dialog 'Definice hodnot senzoru')
- Uživatelský | Funkce (viz obrázek Zdroj hodnot 'Uživatelský | Funkce')

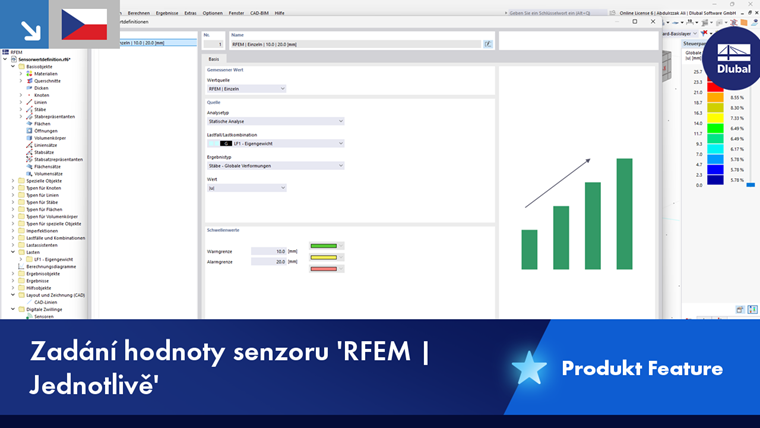

- RFEM | Jednotlivě (viz obrázek Zdroj hodnot 'RFEM | Jednotlivě')
- RFEM | Funkce (viz obrázek Zdroj hodnot 'RFEM | Funkce')
x-hodnota / y-hodnota
U zdroje hodnot Uživatelský | Jednotlivě nebo Uživatelský | Funkce stanovíte popisy a parametry pro naměřenou hodnotu individuálně. Existuje-li deformace, můžete například, jak je znázorněno na obrázku výše, popsat hodnotu jako 'uz', jednotku stanovit jako 'mm' a desetinná místa jako '1'. U zdroje hluku byste naproti tomu mohli jako hodnotu zadat 'Lp' a jako jednotku 'dB'.
Údaje k 'Symbol | HTML' a 'Název proměnné' jsou užitečné, pokud naměřená data přebíráte pomocí parametrizovaných funkcí.
Při popisu zdroje hodnot jako funkce - například pro zobrazení závislosti hodnoty na čase - můžete v oddílech 'x-hodnota' a 'y-hodnota' definovat parametry osy x a y diagramu.
Pro x-hodnotu osy x nabízí seznam 'Datový typ' výběr, který umožňuje zachytit různé případy použití:
- Double (Dvojitá přesnost)
- Datum a čas
- Datum
- String (Textový řetězec)
Zdroj
U zdroje hodnot RFEM | Jednotlivě nebo RFEM | Funkce určíte, které výsledky RFEM se pro naměřenou hodnotu použijí.
Vyberte 'Typ analýzy' (Statická analýza, Modální analýza atd.) a 'Zatěžovací stav' nebo 'Kombinaci zatížení' s odpovídajícími výsledky. Kombinace výsledků a Návrhové situace nejsou pro definice hodnot senzoru vhodné, protože poskytují obalové výsledky.
Poté určete 'Typ výsledku' (Vnitřní síla, Deformace, Podporová síla, Přetvoření atd.) a relevantní 'Hodnotu', například deformaci v určitém směru nebo přetvoření vztažené k ose.
Při popisu zdroje hodnot jako RFEM funkce můžete pomocí seznamů 'Typ výsledku' a 'Typ výsledku funkce' definovat parametry diagramu.
Definice kritérií probíhá v zásadě stejně jako pro Výpočtové diagramy výsledků RFEM.
Mezní hodnoty
V tomto oddílu definujete hodnoty pro 'Varovnou mez' a 'Alarmovou mez'. K těmto spojeným oblastem jsou přiřazeny odpovídající barvy:
- Zelená: Naměřená hodnota se nachází v přijatelné oblasti.
- Žlutá: Naměřená hodnota vede k varování.
- Červená: Naměřená hodnota spustí alarm.
Barvy se používají v záložce Naměřené hodnoty při indikaci stavu měření senzorů.
Pokud je zdrojem hodnot funkce, můžete v seznamu určit, která mezní hodnota je relevantní pro 'Určení stavu senzoru'.
Referenční hodnota
Tento oddíl se zobrazuje u zdroje hodnot 'RFEM | Jednotlivě' (viz obrázek Zdroj hodnot 'RFEM | Jednotlivě'). Zde můžete pro vypočtené výsledky stanovit, jaké odchylky a míry shody naměřených výsledků jsou přípustné. To je užitečné například pro porovnání simulací větru s výsledky zkoušek ve větrném tunelu. Směrnice WTG [1] definuje vyhodnocovací funkci na základě míry shody q predikčního modelu s použitím „správně“ vypočtených výsledných hodnot ve srovnání s dostatečně významnými srovnávacími hodnotami.
Výsledky statistického vyhodnocení se zobrazují v dialogu Sady senzorů.
