W oknie dialogowym Definicje wartości czujnika można definiować typy czujników oraz opisywać, na jakiej podstawie określane są wartości czujnika i jakie Parametr są dostępne.

Wartość zmierzona

Koncepcja okna dialogowego jest dostosowana do 'źródła wartości'. Na liście dostępne są cztery możliwości wyboru:

Wartość x / Wartość y

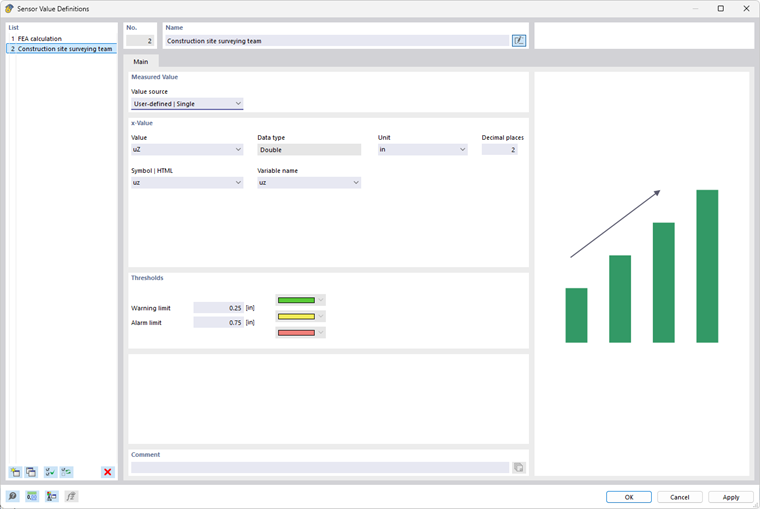

W przypadku źródła wartości Zdefiniowane przez użytkownika | Pojedyncza lub Zdefiniowane przez użytkownika | Funkcja definiują Państwo indywidualnie oznaczenia i Parametr dla wartości pomiarowej. Jeśli występuje Deformacja, to można na przykład, jak pokazano na rysunku powyżej, opisać wartość jako 'uz', jednostkę jako 'mm' a liczbę miejsc dziesiętnych jako '1'. W przypadku źródła hałasu można natomiast wpisać jako wartość 'Lp' a jako jednostkę 'dB'.

Dane dotyczące 'Symbol | HTML' i 'Nazwa zmiennej' są pomocne, gdy przejmują Państwo dane pomiarowe za pomocą sparametryzowanych funkcji.

Informacje

Wszystkie wpisy można wprowadzać dowolnie jako dane zdefiniowane przez użytkownika.

Przy opisywaniu źródła wartości jako Funkcja – na przykład w celu odwzorowania zależności wartości od czasu – można w sekcjach 'Wartość x' i 'Wartość y' definiować Parametr osi odciętych i osi rzędnych Wykres.

Dla wartości x osi odciętych lista 'Typ danych' oferuje wybór umożliwiający uwzględnienie różnych przypadków zastosowań:

Źródło

W przypadku źródła wartości RFEM | Pojedyncza lub RFEM | Funkcja definiują Państwo, które wyniki RFEM mają być użyte dla wartości pomiarowej.

Wybierz 'Typ analizy' (Analiza statyczna, Analiza modalna itp.) oraz 'Przypadek obciążenia' lub 'Kombinacja obciążeń' z odpowiednimi wynikami. Kombinacja wyników i Sytuacja obliczeniowa nie są odpowiednie dla definicji wartości czujnika, ponieważ dostarczają one wyniki obwiedniowe.

Następnie należy zdefiniować 'Typ wyniku' (Siła wewnętrzna, Deformacja, Siła podporowa, Odkształcenie itp.) oraz odpowiednią 'Wartość', na przykład Deformacja w określonym kierunku lub Odkształcenie odniesione do osi.

Przy opisywaniu źródła wartości jako funkcji RFEM można za pomocą list 'Typ wyniku' i 'Typ wyniku funkcji' zdefiniować Parametr Wykres.

Definicja kryteriów odbywa się zasadniczo tak, jak dla Wykres obliczeń wyników RFEM.

Wartości progowe

W tej sekcji definiuje się wartości dla 'Granicy ostrzegawczej' i 'Granicy alarmowej'. Powiązanym z nimi zakresom przypisane są odpowiednie kolory:

  • Zielony: Wartość pomiarowa mieści się w akceptowalnym zakresie.
  • Żółty: Wartość pomiarowa powoduje ostrzeżenie.
  • Czerwony: Wartość pomiarowa wyzwala alarm.

Kolory są używane w zakładce Wartości pomiarowe przy wyświetlaniu statusu pomiarów czujnika.

Jeżeli źródło wartości opiera się na funkcji, można na liście 'Określanie statusu czujnika' określić, która wartość progowa jest miarodajna.

Wartość odniesienia

Ta sekcja jest wyświetlana dla źródła wartości 'RFEM | Pojedyncza' (patrz rysunek Źródło wartości 'RFEM | Pojedyncza'). Można tutaj określić dla obliczonych wyników, jakie Odchylenie i współczynniki trafności wyników pomiarowych są dopuszczalne. Jest to pomocne na przykład przy porównywaniu symulacji wiatrowych z wynikami badań w tunelu aerodynamicznym. Tak wytyczna WTG [1] definiuje funkcję oceny na podstawie współczynnika trafności q modelu predykcyjnego, wykorzystując „poprawnie” obliczone wartości wynikowe w porównaniu z wystarczająco znaczącymi wartościami porównawczymi.

Wskazówka

Bliższe wskazówki można znaleźć w podręczniku Zastosowanie analizy CFD oraz w artykule technicznym Walidacja wyników symulacji.

Wyniki oceny statystycznej są wyświetlane w oknie dialogowym Zestawy czujników.
