No diálogo Definições do valor do sensor, pode definir os tipos de sensores e descrever a base para a determinação dos valores do sensor e os parâmetros existentes.
Valor medido
O conceito do diálogo é adaptado à 'Origem do valor'. Na lista estão disponíveis quatro opções para seleção:

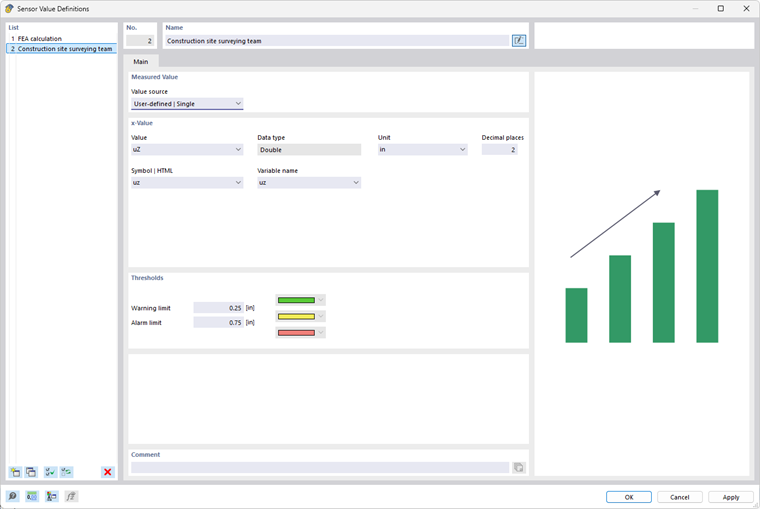

- Definido pelo utilizador | Individual (ver imagem Diálogo 'Definições do valor do sensor')
- Definido pelo utilizador | Função (ver imagem Origem do valor 'Definido pelo utilizador | Função')
- RFEM | Individual (ver imagem Origem do valor 'RFEM | Individual')
- RFEM | Função (ver imagem Origem do valor 'RFEM | Função')
Valor x / Valor y
Com a origem do valor Definido pelo utilizador | Individual ou Definido pelo utilizador | Função, defina individualmente as designações e os parâmetros para o valor medido. Se houver uma deformação, pode, por exemplo, descrever o valor com 'uz', definir a unidade como 'mm' e as casas decimais como '1', conforme mostrado na imagem acima. No caso de uma fonte de ruído, poderia introduzir 'Lp' como valor e 'dB' como unidade.
As indicações sobre 'Símbolo | HTML' e 'Nome da variável' são úteis se pretender transferir os dados de medição através de funções parametrizadas.
Ao descrever a origem do valor como uma função - por exemplo, para representar a dependência de um valor em relação ao tempo - pode definir os parâmetros da abcissa e da ordenada de um diagrama nas secções 'Valor x' e 'Valor y'.
Para o valor x do eixo das abcissas, a lista 'Tipo de dados' oferece uma seleção que permite registar diferentes casos de aplicação:
- Duplo (Precisão dupla)
- Data e hora
- Data
- String ([https://en.wikipedia.org/wiki/String_(computer_science) Cadeia de caracteres])

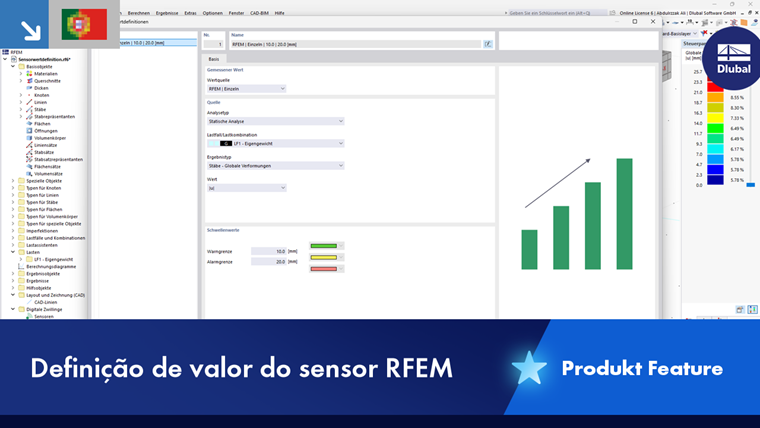

Origem
Com a origem do valor RFEM | Individual ou RFEM | Função, defina quais os resultados do RFEM a utilizar para o valor medido.
Selecione o 'Tipo de análise' (Análise estática, Análise modal, etc.) e o 'Caso de carga' ou a 'Combinação de cargas' com os resultados correspondentes. As combinações de resultados e as situações de dimensionamento não são adequadas para as definições do valor do sensor, uma vez que fornecem resultados envolventes.
Em seguida, defina o 'Tipo de resultado' (Esforço interno, Deformação, Força de apoio, Deformação, etc.) e o 'Valor' relevante, por exemplo, a deformação numa determinada direção ou a deformação relativa a um eixo.
Ao descrever a origem do valor como uma função RFEM, pode definir os parâmetros de um diagrama utilizando as listas 'Tipo de resultado' e 'Tipo de resultado da função'.
A definição dos critérios é feita, em princípio, como para os diagramas de cálculo de resultados do RFEM.
Valores limite
Nesta secção, defina os valores para o 'Limite de aviso' e o 'Limite de alarme'. Às áreas associadas são atribuídas as cores correspondentes:
- Verde: O valor medido está dentro da faixa aceitável.
- Amarelo: O valor medido gera um aviso.
- Vermelho: O valor medido aciona um alarme.
As cores são utilizadas no separador Valores medidos para a indicação do estado das medições do sensor.
Se a origem do valor se basear numa função, pode definir numa lista qual o valor limite relevante para a 'Determinação do estado do sensor'.
Valor de referência
Esta secção é exibida para a origem do valor 'RFEM | Individual' (ver imagem Origem do valor 'RFEM | Individual'). Aqui, pode definir quais os desvios e taxas de acerto admissíveis dos resultados de medição para os resultados calculados. Isto é útil, por exemplo, para a comparação de simulações de vento com resultados de ensaios em túnel de vento. A diretiva WTG [1] define uma função de avaliação com base numa taxa de acerto q do modelo de previsão, utilizando os valores de resultado calculados "corretamente" em comparação com valores de referência suficientemente significativos.
Os resultados da avaliação estatística são apresentados no diálogo Conjuntos de sensores.
