Unir linhas /barras

Configuração geral

As linhas e as barras são ligadas automaticamente por defeito assim que se cruzam na inserção. A configuração correspondente pode ser encontrada na caixa de diálogo 'Opções e configurações do programa', que pode ser aberto no menu Opções ou com o botão . A ligação é configurada pelos nós internos do No tipo linha/barra . Desta forma, as linhas e as barras são mantidas.

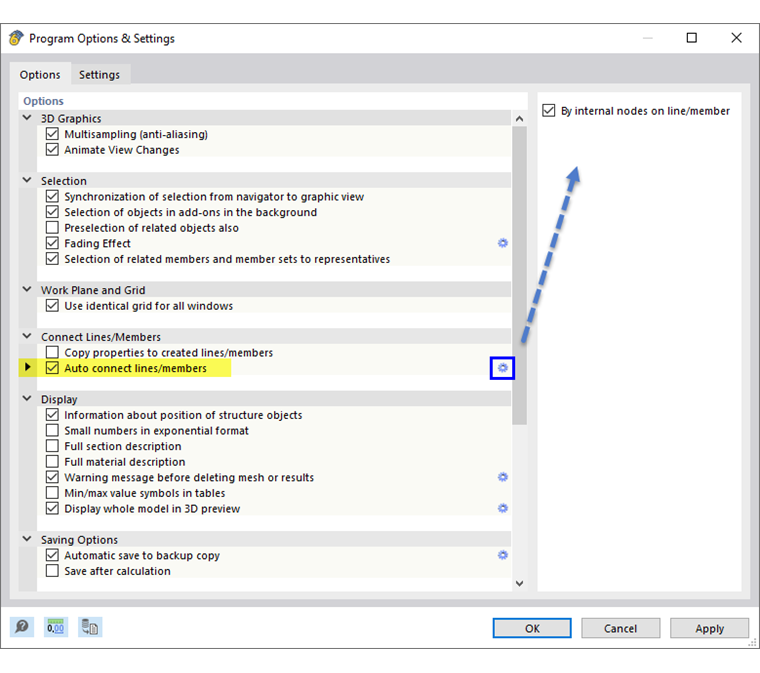

02 Caixa de diálogo ' Opções e configuração do programa '

Também pode utilizar o menu Vista ou o menu de atalho geral para controlar se as linhas e as barras que estão a ser colocadas devem ser divididas ou ligadas no nó comum.

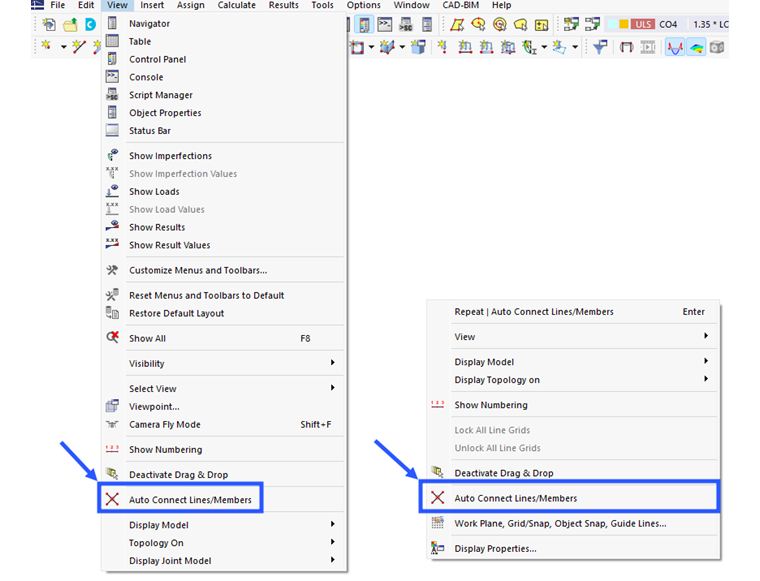

03 Função 'Ligar linhas/barras automaticamente' no menu (1) e no menu de contexto geral (2)

função 'Ligar'

Para unir linhas ou barras que cruzam posteriormente, utilize a função Ligar no menu Ferramentas, ou o botão [ T0 ] na barra de ferramentas.

Também é possível conectar linhas ou barras sem selecioná-los previamente. Volte à janela de trabalho e desenhe uma janela na zona onde pretende unir as linhas ou barras. Não é necessário capturar completamente os objetos. Desta forma, pode criar, por exemplo, o ponto de interseção de uma barra com uma superfície.

04 Criar interseção de barra e superfície: Original (esquerda) e cópia com resultado (direita)
