Linhas de referência representam uma grade de eixos e fileiras que são sobrepostas à área de trabalho gráfica. Os pontos de interseção das linhas de referência também são pontos de captura para a entrada gráfica - desde que a captura de objeto para as linhas de referência esteja ativada (veja capítulo Capturas de Objetos). Isso também pode ser rapidamente controlado com o botão
na
toolbar CAD
.
Linhas de referência podem ser alinhadas paralelamente aos eixos do sistema global de coordenadas XYZ. No entanto, também são possíveis ângulos livres e disposições polares. As distâncias entre as linhas de referência também podem ser arbitrárias.
Com o botão
na barra de ferramentas CAD, você pode mostrar ou ocultar as linhas de referência.
Lista
Na lista, as linhas de referência são organizadas e listadas por planos de trabalho e tipos. Como de costume, você pode criar novas linhas de referência ou copiar entradas selecionadas usando os botões
e
no final da lista.
Nome
A designação da linha de referência é criada automaticamente, mas pode ser ajustada com o botão
.
Ativo
Com o campo de seleção, você pode controlar se a linha de referência é exibida na janela de trabalho.
Plano de trabalho
Defina o 'Sistema de Coordenadas' ao qual a linha de referência se refere. Você pode selecionar um sistema de coordenadas personalizado na lista ou criar um novo com o botão
.
O 'Alinhamento do Plano de Trabalho' controla em qual plano a linha de referência é gerada. No sistema de coordenadas global, estão disponíveis os planos XY, YZ e XZ; em um sistema de coordenadas personalizado, os planos UV, VW e UW.
Com o 'Deslocamento do Plano de Trabalho', você pode dispor a linha de referência a uma certa distância paralelamente ao plano de trabalho. Um valor positivo desloca a linha de referência na direção do eixo, um valor negativo no sentido oposto.
Parâmetros
O 'Tipo' controla como a linha de referência é gerada. Várias opções estão disponíveis na lista.
| Tipo | Explicação |
|---|---|
| Paralelo a X / Y / Z | A linha de referência é gerada paralelamente a um dos eixos globais. Indique o deslocamento que descreve a distância do respectivo eixo global. |
| Paralelo a U / V / W | A linha de referência é gerada paralelamente a um dos eixos do sistema de coordenadas personalizado. |
| Com 2 pontos | A linha de referência é definida por dois pontos no plano de trabalho. Insira as coordenadas dos dois pontos ou determine-as graficamente com o botão
.
|
| Com ponto e ângulo | A linha de referência é definida por um ponto e um ângulo de rotação no plano de trabalho. Indique as coordenadas do ponto e o ângulo de rotação α (veja o gráfico do diálogo). |
| Polar | A linha de referência é gerada circularmente em torno de um ponto com raio r. Insira as coordenadas do centro ou determine o ponto graficamente com o botão
.
|
Opções
Com o campo de seleção 'Travar posição da linha de referência', você pode controlar se uma linha de referência pode ser selecionada, editada ou movida. Uma linha de referência travada está fixada na janela de trabalho. Assim, ela não apresenta nenhuma interferência na entrada dos objetos do modelo e não pode ser movida ou excluída acidentalmente.
Você pode travar e destravar individualmente ou em grupo (seleção múltipla) as linhas de referência na Lista. O menu de contexto geral (clique com o botão direito em uma área vazia da janela de trabalho) e o menu de contexto no navegador também oferecem a opção de travar ou destravar todas as linhas de referência de uma vez.
Se o campo de seleção 'Fixar nós (para manipulação)' estiver marcado, ao mover uma linha de referência, também serão movidos os nós que você definiu na linha de referência.
Designação

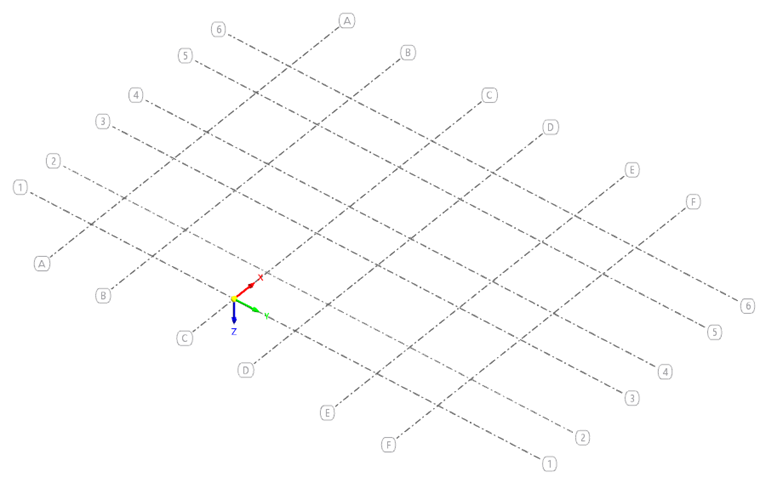

Para as linhas de referência, a configuração padrão não exibe designações. No entanto, na lista 'Tipo de designação', você pode escolher se - como mostrado na imagem Linhas de referência paralelas aos eixos X e Y - devem ser usados números, letras ou nomes.
Com a opção 'Personalizado', você pode atribuir designações individuais para as linhas de referência.
Configurar linhas de referência graficamente
Com o botão
na barra de ferramentas CAD, você pode configurar linhas de referência diretamente na janela de trabalho.

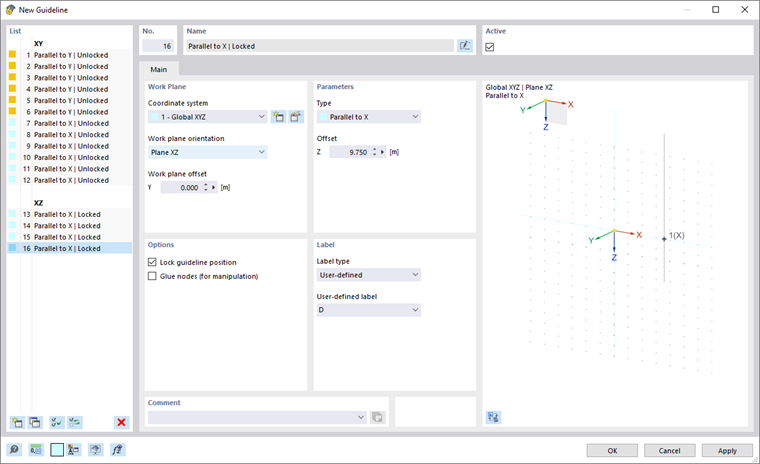

Aparece o diálogo 'Nova Linha de Referência'.

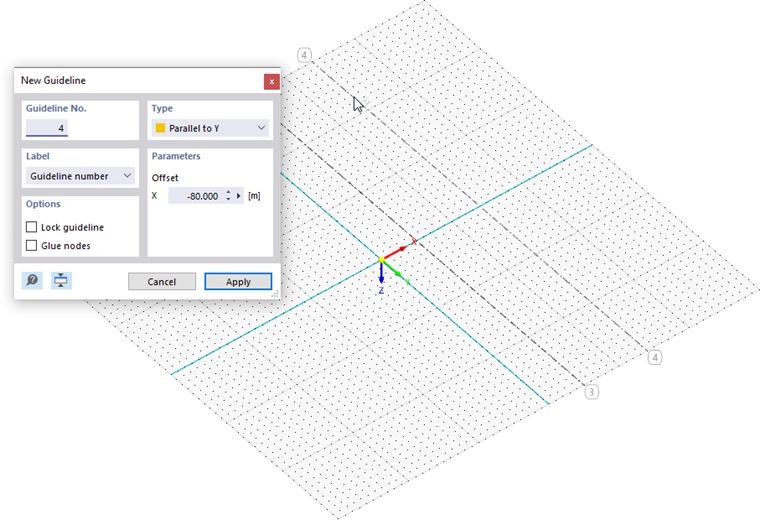

A linha de referência é colocada - como qualquer outro objeto - no plano de trabalho atual. Primeiro, defina o Tipo e as outras opções no pequeno diálogo 'Nova Linha de Referência'. Quando você move o mouse no plano de trabalho e assim define o 'Deslocamento', a linha de referência é apresentada como uma prévia. Ao clicar em um ponto, você define a nova linha de referência e pode continuar com a próxima.
Editar linhas de referência
Linhas de referência são objetos para os quais você pode usar as funções de edição gráfica. Para mover ou copiar uma linha de referência, primeiro selecione-a com uma das Opções de Seleção.

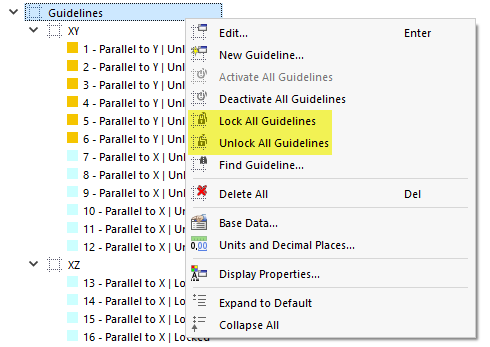

Se não for possível selecionar uma linha de referência na janela de trabalho, ela está travada. Neste caso, clique com o botão direito em uma área vazia da janela de trabalho e então escolha a opção 'Destravar todas as linhas de referência' no menu de contexto (veja também a imagem Menu de contexto de linhas de referência no navegador).
