Com um conjunto de linhas, você pode agrupar linhas e classificá-las como uma unidade. Por exemplo, é possível atribuir uma carga trapezoidal a várias linhas ou agrupar adequadamente linhas curvas.

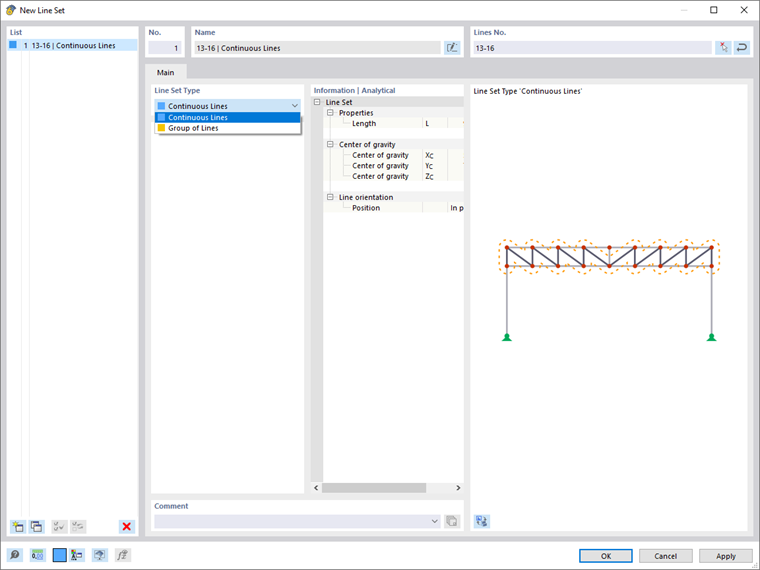

Tipo de conjunto de linhas
O tipo de conjunto de linhas descreve a maneira como as linhas são agrupadas. Na lista, há dois tipos disponíveis para seleção.
Traçado de linha
Um traçado de linha é formado por linhas contínuas e consecutivas. O nó final de uma linha é o nó inicial da linha seguinte. Poder-se-ia desenhar um traçado de linha sem levantar o lápis.
Grupo de linhas
Um grupo de linhas é composto por linhas contínuas que também podem ramificar.
Nros. das linhas
Digite os números das linhas ou selecione-os por meio do botão
na janela de trabalho. Com o botão
, você pode inverter a ordem dos números das linhas e, assim, alterar a direção do conjunto de linhas.
