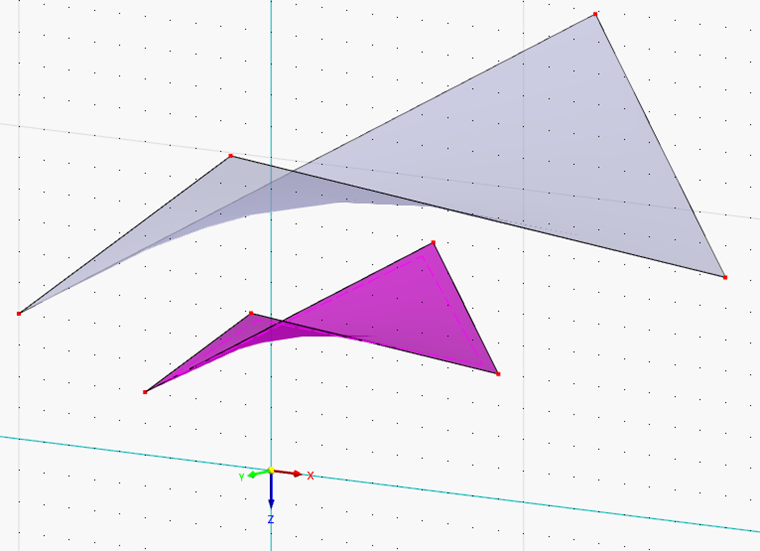

A função Escala no menu 'Editar' → 'Manipulação' oferece várias opções para alterar de forma uniforme as dimensões dos objectos seleccionados. A imagem seguinte apresenta uma superfície de membrana e a sua cópia que foram alongadas por um fator de 2 em relação à origem.
Geral
O separador Geral gere os parâmetros básicos para a escala de objetos.
Cópia
Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão escalados. Se pretende criar uma ou mais cópias, seleccione a caixa de selecção. Em seguida, introduz o 'Número de passos' que descreve a quantidade de cópias.
Parâmetros de escala

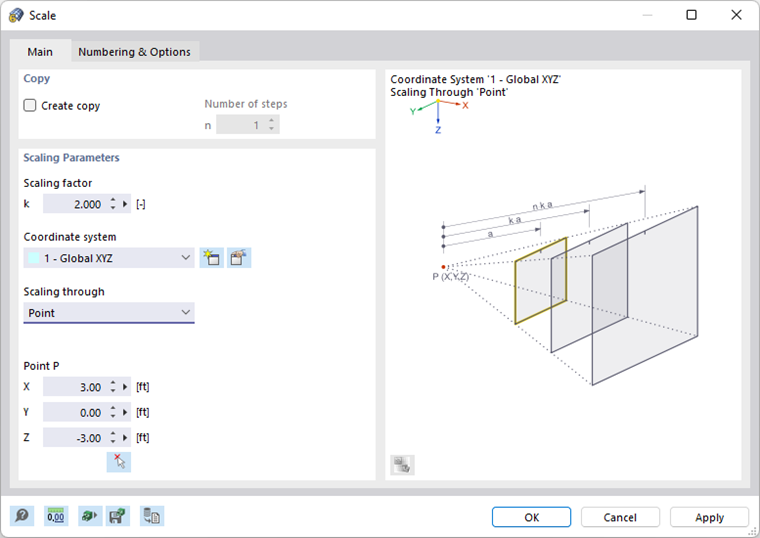

Introduzir o 'Fator de escala' k. Desta forma, é definido o fator de escala pelo qual a distância dos objetos selecionados ao ponto de referência é multiplicada (ver gráfico de diálogo).
Define o 'Sistema de coordenadas' no qual os objectos devem ser escalados. Pode selecionar um Sistema de coordenadas definido pelo utilizador a partir da lista ou criar um novo utilizando o botão
.
A lista 'Dimensionamento através' oferece três opções para definir a direção da escala:
- Ponto: Todas as coordenadas do objeto (X, Y e Z) são escaladas em relação a um 'ponto' cujas coordenadas tem de ser definidas.
- Direção e ponto: Apenas uma coordenada de objeto é escalada. Na lista, selecione a 'Direção' cujas coordenadas pretende ajustar e define o 'Ponto P' como ponto de referência.
- 2 pontos: A direção da escala está em qualquer ponto do espaço. Introduz as coordenadas do 'Ponto P1' e do 'Ponto P2' para definir a direção. Utilize o botão
para definir os pontos graficamente.
Numeração e opções
O separador Numeração e opções só é apresentado durante a cópia. Aqui, pode influenciar a numeração de novos objetos e fazer configurações úteis para cópia. As funções estão no capítulo # extbookmark manual|Separador numeraçãoEOpções|Deslocar e copiar # descrito.
União de passos
O separador Ligações de passos é exibido se a caixa de seleção 'Links de passos' estiver seleccionada no separador numberingAndOptionsTab Numeração e opções . As funções estão no capítulo # extbookmark manual|separador stepLinks|Deslocar e copiar # descrito.
