Uma mola de barra descreve a rigidez da mola e a área efetiva de uma barra na direção longitudinal da barra. Isto permite representar as especificações de rigidez para as relações de força-deslocamento no modelo.
Base

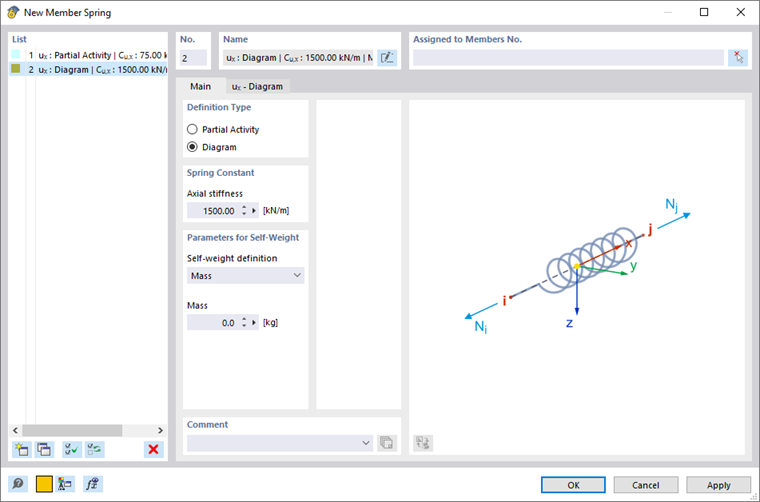

No separador Geral, especifica o tipo de definição, entre outras coisas. Isso afeta o conceito do segundo separador.
Tipo de definição
Selecione a opção 'Atividade parcial' para definir uma mola que é efetiva sobre uma área definida com rigidez constante. Pode definir os parâmetros no separador {%>x - Atividade parcial]].
A opção 'Diagrama' permite descrever a rigidez da mola individualmente num diagrama de deslocamento-força. Pode introduzir as especificações correspondentes no separador ux - Diagrama.
Rigidez de mola
A constante de mola descreve a rigidez da barra na sua direcção longitudinal x de acordo com a relação geral:
| [BUG.DESCRIPTION] | Diâmetro do fixador |
| Kser | Módulo de deslocamento de um fixador |
| γM | Fator de segurança parcial para ligações de acordo com [1] Tabela 2.3 |
| Ip | Momento de inércia polar sem componente das superfícies de fixação |
Assim, a rigidez é especificada diretamente para uma barra de mola e não determinada a partir do módulo de elasticidade e da secção da barra.
Parâmetros para peso próprio
Existem três opções na lista para definir o peso próprio da mola:
- Massa: Introduza a massa de toda a barra de mola.
- Massa/comprimento: Introduza a massa relacionada com o comprimento.
- Peso específico: Introduz o peso específico e a área da secção.

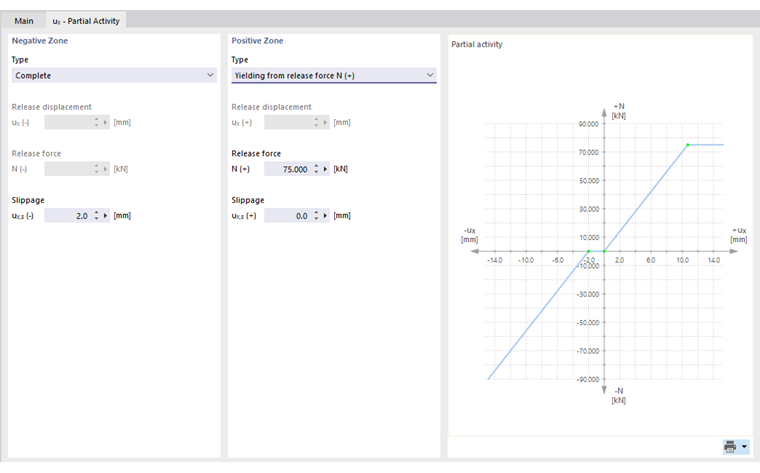

ux - Atividade parcial
Se tiver seleccionado o tipo de definição 'Actividade parcial', pode descrever as propriedades da mola em detalhe neste separador. Neste caso, também é possível atribuir parâmetros não lineares. As suas especificações são apresentadas dinamicamente no diagrama à direita.
Define o efeito da mola para a 'Zona negativa' e para a 'Zona positiva'. Estão disponíveis para seleção na lista 'Tipo' diversos critérios para a eficácia da mola.
- Concluído: O deslocamento ux é possível na extensão total.
- Fixo do deslocamento da articulação ux : A mola só é eficaz até um determinado deslocamento. Se for excedido, uma ligação fixa torna-se efectiva e a mola corresponde a uma barra rígida ("pára").
- Rotura a partir da força de libertação N: A mola apenas é eficaz até uma determinada força. Se o limite for excedido, a mola falha.
- Cedência a partir da força de libertação N: A mola apenas é eficaz até uma determinada força. Se este limite for excedido, apenas o deslocamento ux fechar é aumentado; e não a força N.
Todos os tipos de mola podem ser combinados com 'Deslizamento' ux,s. Desta forma, é possível representar uma propriedade de uma mola que apenas deve atuar após um determinado deslocamento.

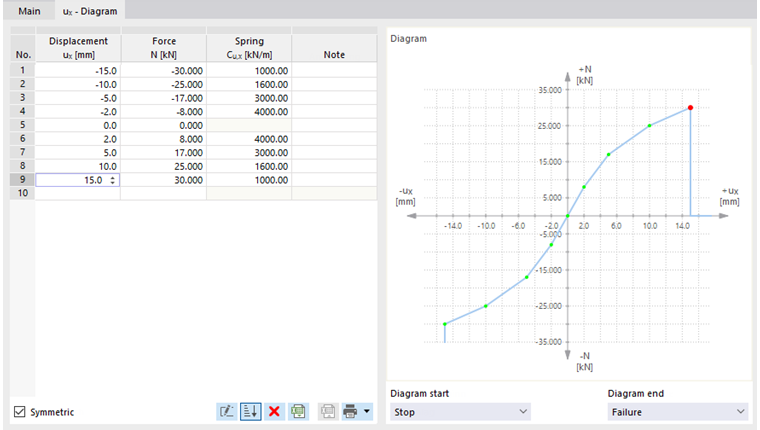

Diagrama ux
Para o tipo de definição 'Diagrama', pode descrever as propriedades da mola em detalhe neste separador. Novamente, as suas especificações são apresentadas dinamicamente no diagrama à direita.
Define o número de pontos de definição para o diagrama de trabalho introduzindo os valores correspondentes na coluna 'Deslocamento'. In der Spalte 'Kraft' können Sie die Abszissenwerte der Verschiebungen mit den Federkräften zuweisen. Aus diesen Angaben wird jeweils die Federkonstante Cu,x bestimmt und automatisch eingetragen.
Se a ordem dos pontos de definição não estiver correta, pode ordenar as entradas de forma ascendente utilizando o botão
.
Estão disponíveis os seguintes critérios para seleção para 'Inicio de diagrama' e 'Fim de diagrama':
- Rotura: A mola é eficaz apenas até uma determinada força ou deslocamento. Se o limite for excedido, a mola falha.
- Cedência: A mola apenas é eficaz até uma determinada força. Se este limite for excedido, apenas o deslocamento ux fechar é aumentado; e não a força N.
- Contínuo: Para além da gama de definição, é aplicada a constante de mola do último passo.
- Parar: A mola só é eficaz até um determinado deslocamento. Se for excedido, uma ligação fixa torna-se efectiva e a mola corresponde a uma barra rígida.
