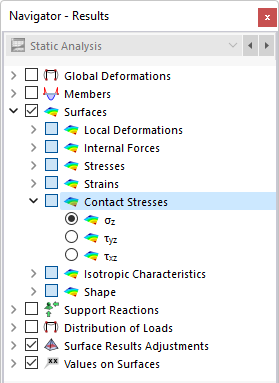

Para as superfícies com um apoio de superfície, pode apresentar as 'tensões de contacto' no navegador e na tabela. A tabela lista as tensões de contacto de cada superfície de acordo com as especificações dadas no # extbookmark manual|paraSeparadorMostrar|Administrador de tabelas de resultados#.
As tensões de contacto tem os seguintes significados:
|
Fz |
Força de contacto no nó de EF na direção z |
|
A |
Área de aplicação para o nó de EF |
|
Fy |
Kontaktkraft im FE-Netzpunkt in Richtung y |
|
A |
Einzugsfläche für FE-Netzpunkt |
|
Fx |
Força de contacto no nó de EF na direção x |
|
A |
Área de aplicação para o nó de EF |

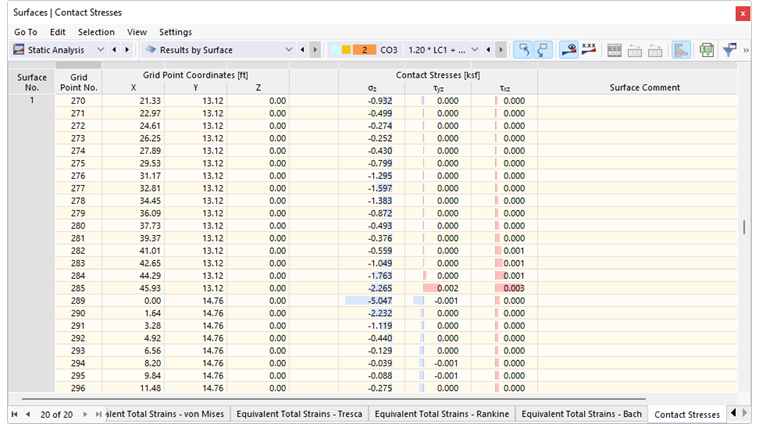

A tabela lista as tensões como força por unidade de área que são introduzidas no apoio de superfície. Assim, no que diz respeito aos sinais, a tabela não apresenta os momentos ou as forças de reação por parte do apoio. Os sinais resultam da direcção dos eixos globais. Se o eixo local da superfície z se encontra direccionado para baixo, o caso de carga "peso próprio", por exemplo, resulta numa tensão positiva σz. Assim, os sinais resultam da direção do eixo z da superfície local.
Soma de cargas e soma de forças de apoio
Para casos de carga e combinações de cargas, as somas de verificação Σ do carregamento e das forças de apoio são indicadas no final da tabela. Este equilíbrio fará uma diferença se o modelo também tiver apoios nodais, apoios de linha ou apoios de barra. Essas forças de apoio também devem ser consideradas no balanço geral.
