Um corte resultante cria um plano de intersecção ou linha através do modelo. Isto permite-lhe avaliar os resultados nas linhas de intersecção com superfícies e sólidos.
Sugestão
Utilize o
permite-lhe definir secções de resultados diretamente no modelo na barra de ferramentas.
Categorias
Define o 'Tipo' do corte de resultados. Existem dois tipos de definição disponíveis na lista:
- 2 pontos e vetor: Estas colocaram um plano de intersecção livremente através do modelo.
- Linha: Gera-se assim um corte ao longo de uma ou mais linhas existentes.
As secções da caixa de diálogo estão a alterar dependendo das especificações.
A secção de resultados refere-se ao sistema de coordenadas global 'XYZ' por defeito. No entanto, também existe a possibilidade de utilizar um sistema definido pelo utilizador.
Com a lista 'Mostrar secção na direcção' define o plano de superfície no qual a linha de secção será representada.
Com a configuração padrão 'Local em +z', os resultados são aplicados perpendicularmente às superfícies que são afetadas pelo plano de corte.
1º/2º ponto ou linha
Nessas secções de diálogo, pode definir os dois pontos de borda da secção ou linha, dependendo do tipo de secção.
Introduz as 'Coordenadas do ponto' do primeiro e do segundo pontos. Também pode utilizar o módulo
também é possível determinar graficamente os pontos de borda. Se necessário, ajuste o plano de trabalho se não pretende definir os nós mas pretende definir qualquer um dos pontos na janela de trabalho.
A partir de cada um destes dois pontos, é criada uma linha recta na direção da 'projecção' (ver a secção de diálogo abaixo), definindo o plano de intersecção. Se este plano interseta uma superfície, o diagrama de resultados é exibido ao longo da linha de intersecção. No caso de diversas superfícies serem intersectadas pelo plano, os diagramas de resultados serão apresentados em cada uma dessas superfícies. Na secção de diálogo 'Atribuído a', pode controlar as superfícies que são cortadas pelo corte resultante.
Opções
Seleccione a opção 'Mostrar valores nas isolinhas' se pretende ver os valores dos resultados nos pontos de intersecção das isolinhas na visualização das isolinhas.
Projeção na direção
O plano de um corte de resultados é determinado por dois pontos e um vector de projecção. Além das três direções de projeção globais, pode selecionar um vetor na lista para especificar um terceiro ponto do plano através das configurações definidas pelo utilizador.
Apresentação dos cortes de resultados

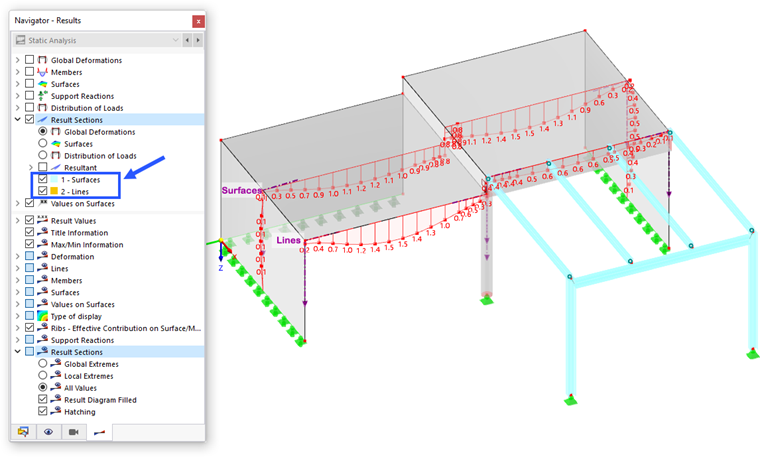

A visualização dos cortes de resultados é controlada no 'Navegador – Resultados'. Aí pode definir quais os resultados e cortes que são exibidos. A imagem seguinte apresenta dois cortes de resultados: A secção 1 mostra um plano de intersecção vertical colocado através das superfícies da parede e do teto; A secção 2 apresenta os resultados ao longo de duas linhas de contorno.
