Estrutura

Geral

O separador Basis gere os parâmetros elementares da barra. Se ativar uma caixa de verificação na secção 'Optionen', é geralmente acrescentado um novo separador de diálogo, onde pode definir os respetivos detalhes.

Tipo de barra

O tipo de barra controla a forma como os esforços internos podem ser registados ou quais as propriedades assumidas para a barra. Na lista estão disponíveis vários tipos de barras para seleção.

Barra de viga

Uma viga é uma barra com rigidez à flexão que pode transmitir todos os esforços internos. Uma barra de viga não possui articulações nas suas extremidades. Este tipo de barra pode ser carregado por todos os tipos de carga.

Barra rígida

Uma barra rígida acopla os deslocamentos de dois nós através de uma ligação rígida. Corresponde, portanto, em princípio a um Acoplamento. Com ela, é possível definir barras com rigidez muito elevada, tendo em conta articulações que também podem apresentar constantes de mola e não linearidades. Praticamente não ocorrem problemas numéricos, uma vez que as rigidezes estão adaptadas ao sistema.

Para barras rígidas, os esforços internos são representados se, no Navegador - Resultados, na parte inferior, na categoria 'Stäbe', ativar os Resultados para acoplamentos.

Para barras rígidas são assumidas as seguintes rigidezes:

Rigidez longitudinal E · A 1013 · ℓ [unidade SI] com ℓ = comprimento da barra
rigidez de torção G · IT 1013 · ℓ [unidade SI]
Rigidez à flexão E · I 1013 · ℓ3 [unidade SI]
Rigidez ao corte GAy / GAz (se ativada) 1016 · ℓ3 [unidade SI]

Informação

Estas rigidezes aplicam-se também a barras do tipo Acoplamento.

barra do tipo "Nervura"

Com nervuras podem ser representadas vigas de pavimento em T (vigas de pavimento). Neste tipo de barra, as excentricidades e as larguras eficazes da laje são consideradas no modelo de elementos finitos.

As nervuras são sobretudo adequadas para barras de betão armado, uma vez que os esforços internos da nervura e as secções transversais entram no dimensionamento de betão. Uma chapa de aço com uma "nervura" soldada deve ser modelada como superfície com uma barra ligada excentricamente.

Para a 'Disposição das nervuras', a lista oferece várias possibilidades de seleção.

Uma nervura é, em regra, uma barra disposta excentricamente. A excentricidade é determinada automaticamente a partir de metade da espessura da superfície e de metade da altura da barra. No entanto, também pode ser definida manualmente. Através da excentricidade da nervura, a rigidez do modelo é aumentada. numa disposição centrada, o eixo de gravidade da nervura situa-se no centro da superfície.

As larguras eficazes da nervura devem ser definidas na secção 'Dimensões do banzo' para o lado esquerdo e direito. Na maioria dos casos, a definição 'Encontrar automaticamente' pode ser mantida, com a qual o programa determina as duas superfícies. Se mais de duas superfícies convergirem na linha da barra do tipo "Nervura", as superfícies relevantes têm de ser definidas manualmente.

Para a introdução das larguras de integração b-y,int e b+y,int existem várias possibilidades (ver imagem Nova nervura): As larguras podem ser introduzidas diretamente ou determinadas automaticamente a partir do comprimento da barra com as opções Lref / 6 e Lref / 8. Também podem ser determinadas de acordo com as prescrições de uma norma, por exemplo segundo 'EC2', secção 5.3.2.1.

Os valores by,int definem a largura da superfície ou da área de influência a partir da qual os esforços internos devem ser integrados. Os valores by,eff representam a largura da secção transversal do banzo da nervura, desde o centro da alma até à respetiva bordadura. Por predefinição, by,int e by,eff são igualados. No entanto, pode defini-los separadamente após um clique no botão Sincronizando .

Se foram definidos nós do tipo 'Nós na barra', a nervura pode ser definida por segmentos para os vários segmentos. Se estiverem definidos vários segmentos, as áreas de larguras desfasadas podem ser linearizadas e ligadas entre si através da coluna de tabela 'Distribuição linear', de modo a evitar grandes saltos de rigidez na barra do tipo "Nervura".

Em modelos 3D, as larguras eficazes não têm influência na rigidez, uma vez que a rigidez acrescida é considerada através da barra excêntrica. No entanto, as larguras eficazes influenciam a distribuição dos esforços internos da barra e da superfície.

Barra de treliça

Uma barra de treliça corresponde a uma barra de viga com articulações de momento em ambas as extremidades. Além disso, a rotação em torno do eixo longitudinal é libertada no início da barra através de uma articulação φx. Neste tipo de barra, os momentos de flexão e de torção provenientes das cargas da barra são representados.

Barra de treliça (apenas N)

Este tipo de barra de treliça com a rigidez E ⋅ A é capaz de absorver forças normais na forma de tração e compressão. Apenas são representados esforços internos dos nós. A barra apresenta um percurso linear de esforços internos, desde que não atue qualquer carga pontual na barra. Não é representado qualquer percurso de momentos que poderia surgir devido ao peso próprio ou a uma carga linear. No entanto, as forças dos nós são calculadas a partir das cargas de barra, garantindo assim a correta transmissão.

Informação

Numa 'Barra de treliça (apenas N)', não é possível qualquer desvio perpendicular aos eixos principais. Os efeitos da encurvadura da barra não são, portanto, considerados.

Sugestão

A diferença entre os tipos de barra 'Barra de treliça' e 'Barra de treliça (apenas N)' é explicada num Webinar com um exemplo.

Diagonal de encurvadura limitada (Buckling-Restrained Brace)

O tipo Buckling-restrained brace permite a modelação de uma barra com um núcleo de aço (Aço plano ou secção transversal em cruz) e um revestimento preenchido com betão numa secção oca quadrada ou redonda. É utilizado sobretudo nos EUA para o contraventamento de edifícios ameaçados por sismos.

Informação

A modelação só é possível para determinadas séries de secções transversais às quais foi atribuído o tipo de material 'Diagonal de encurvadura limitada' (ver artigo Diagonal de encurvadura limitada à direita).

O núcleo de aço é móvel no revestimento de betão sem ligação. Sob compressão, ocorre uma "micro-encurvadura" com modos próprios elevados, uma vez que o revestimento impede a encurvadura global de toda a barra.

Para a rigidez da barra, apenas é considerado o núcleo de aço; para o peso próprio automático, também o revestimento de betão com a invólucro exterior de aço.

Tirante

Um tirante só pode absorver forças de tração. O tipo de barra corresponde a uma 'Barra de treliça (apenas N)' que falha sob uma força de compressão.

O cálculo de um sistema de barras com tirantes é efetuado iterativamente: no primeiro passo, são determinados os esforços internos de todas as barras. Se os tirantes obtiverem uma força normal negativa (compressão), inicia-se um novo passo de iteração. Os componentes de rigidez destas barras deixam de ser considerados – falharam. Este processo continua até que nenhum tirante falhe. Um sistema pode tornar-se instável devido à falha de tirantes.

Informação

Um tirante falhado é novamente considerado na matriz de rigidez se, num passo de iteração posterior, obtiver forças de tração devido a efeitos de redistribuição (ver capítulo Definições da análise estática).

Barra de compressão

Uma barra de compressão só pode absorver forças de compressão. O tipo de barra corresponde a uma 'Barra de treliça (apenas N)' que falha sob uma força de tração. Barras de compressão que falham podem conduzir a um sistema instável.

Barra de encurvadura

Uma barra de encurvadura corresponde a uma 'Barra de treliça (apenas N)' que absorve forças de tração ilimitadamente, mas forças de compressão apenas até atingir a força crítica. Para o caso de euler 2, esta força determina-se da seguinte forma:

Com este tipo de barra, é frequentemente possível contornar instabilidades que surgem num cálculo não linear segundo a análise de segunda ordem ou análise de grandes deformações devido à encurvadura de barras de treliça. Se estas forem substituídas (de forma realista) por barras de encurvadura, em muitos casos a carga crítica é aumentada.

Cabo

Um cabo só pode ser solicitado à tração. Com ele, é possível considerar cadeias de cabos através de um cálculo iterativo segundo a análise de grandes deformações, tendo em conta forças longitudinais e transversais.

Os cabos são adequados para modelos em que podem ocorrer grandes deformações com as correspondentes alterações dos esforços internos. Para escoramentos simples, como numa cobertura em beiral, os tirantes são totalmente suficientes.

Varão de armadura

Com este tipo de barra, é possível representar armaduras de aço passivas no modelo de elementos finitos de um elemento de betão armado. Assim, podem ser analisadas, por exemplo, zonas de descontinuidade baseadas na analogia da treliça (tirante e diagonal de compressão em consolas, vigas com aberturas).

O varão de armadura dispõe de uma função de ligação automática a outros elementos, como barras ou superfícies, quando se encontra fisicamente dentro do elemento. Tal como a Barra de treliça (apenas N), um varão de armadura apresenta apenas uma rigidez tangencial. Um comportamento material não linear ainda não é atualmente possível.

Importante

Este tipo de barra não pode ser dimensionado com o Add-on Dimensionamento de betão.

Na secção 'Definições', está definido como tipo de barra uma armadura passiva. Estão disponíveis outros tipos de varões de armadura quando o Add-on Tendões está ativado.

Atribua na secção 'Objetos mestre' as barras ou superfícies nas quais o varão de armadura se encontra. Para isso, utilize o botão Seleção múltipla . Com o botão Selecionar automaticamente , pode então ligar automaticamente o varão de armadura ao objeto mestre.

Sugestão

Para os objetos mestre, recomenda-se a utilização de um material não linear (por exemplo, dano).

Cabo em roldana

Também este tipo de barra de cabo absorve apenas forças de tração e é calculado segundo a teoria de cabos (análise de grandes deformações). No entanto, um cabo em roldana só pode ser definido numa Polilinha situada num plano e com pelo menos três nós. Este tipo de barra é adequado para elementos de tração flexíveis à flexão, cujas forças longitudinais são conduzidas através do modelo por pontos de deflexão. Um exemplo de aplicação é um sistema de roldana.

Em contraste com um cabo normal, apenas é possível um deslocamento nos nós internos na direção longitudinal (ux). A barra não deve, portanto, ser carregada por cargas de barra que atuem na direção y ou z local. Apenas são considerados os deslocamentos ux e as forças normais N.

Nos nós internos da polilinha, é irrelevante se existe um apoio de nó ou se a barra está ligada a outra estrutura: é analisado o sistema global do cabo ao longo da polilinha.

No separador 'Roldanas', pode definir os restantes parâmetros, como os nós de deflexão e as propriedades das rodas de roldana. A partir destas predefinições são gerados nós, cabos e barras rígidas.

Sugestão

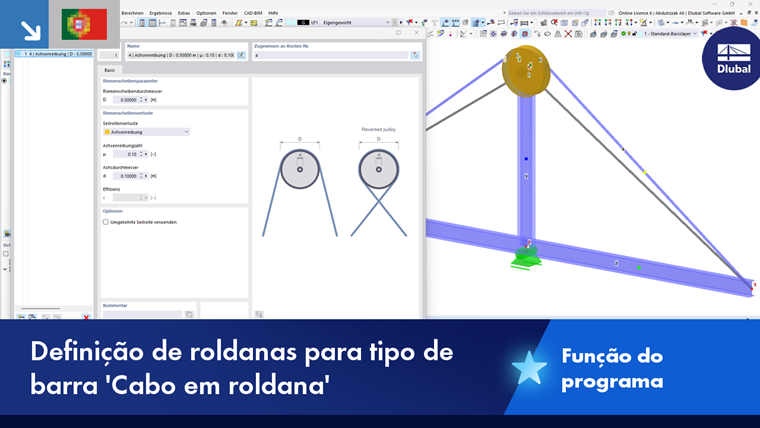

A função é apresentada na funcionalidade do produto Definição de roldanas para o tipo de barra "Cabo em roldana".

Secção resultante

A secção resultante é adequada para integrar resultados de superfícies, sólidos ou barras numa barra fictícia. Assim, podem ser lidas, por exemplo, as forças transversais resultantes de uma superfície para a verificação de alvenaria.

A linha de uma secção resultante pode ser colocada livremente no modelo. A secção resultante não necessita de apoio nem de ligação ao modelo. No entanto, é necessário atribuir uma secção transversal para permitir um dimensionamento. Não podem ser aplicadas cargas a uma secção resultante.

Informação

A secção transversal da secção resultante não tem influência na rigidez do sistema.

Na secção 'Integrar tensões e forças', selecione o tipo da secção resultante para definir a forma geométrica da área de integração. Na secção 'Parâmetros', pode então definir as dimensões. Estas referem-se à linha da barra no seu centro de gravidade.

Na secção 'Incluir objetos', defina as superfícies, células de superfície, sólidos e barras cujos resultados devem ser considerados na integração. Em alternativa, selecione 'Todos' os objetos e exclua depois, na secção 'Excluído de objetos inclusivos', determinados elementos.

Linha resultante

A linha resultante é adequada para integrar resultados de superfícies, sólidos ou barras numa linha. Esta linha pode ser colocada livremente no modelo.

O princípio corresponde a uma Secção resultante. No entanto, não necessita de atribuir uma secção transversal. No separador 'Secção transversal', pode ler o comprimento da linha e, se necessário, rodar a linha para a representação dos resultados; não tem qualquer outra função.

Transferência de carga

Com este tipo de barra, é possível aplicar cargas a objetos ligados à barra em nós extremos ou intermédios. A própria barra não possui rigidez. Os critérios para a transferência de carga podem ser definidos num novo separador.

A transferência de carga é atualmente efetuada com o método das faixas. O carregamento da barra de transferência de carga – carga de barra ou carga de nó do tipo força, momento ou massa – é transferido proporcionalmente para os objetos estruturais comuns mais próximos. Estes são, por exemplo, nós apoiados, barras, nós de superfícies ou linhas apoiadas.

Se o peso próprio da barra deve ser considerado, pode definir o peso da barra na secção 'Parâmetros'.

Na secção 'Objetos carregados', são indicados os números dos nós nos quais a carga de barra é transferida para os objetos adjacentes. Se nem todos estes nós forem relevantes, pode excluir determinados nós na secção 'Sem efeito em'.

Viga virtual

Este tipo de barra permite aplicar as propriedades de secção transversal para Open Web Steel Joists, que o Steel Joist Institute armazenou nas chamadas tabelas "Virtual Joist". Estas secções Virtual Joist representam vigas de flange larga equivalentes que se aproximam muito da superfície do banço da viga, do momento de inércia eficaz e do peso. A viga é assim substituída por uma barra com uma secção transversal virtual. Desta forma, podem ser simuladas unidades portantes complexas, como por exemplo uma viga em treliça, no sistema global.

Selecione na lista a 'Série' da viga virtual.

Na lista 'Viga virtual', pode então definir o tipo exato.

O botão Trave na secção 'Secção transversal e material' permite importar a viga virtual da biblioteca de secções transversais.

Viga mista

Com este tipo de barra, podem ser modeladas secções transversais parciais individuais como barras separadas e ligadas entre si através de acoplamentos rígidos. O comportamento misto pode ser representado como rígido ao corte, flexível ao corte ou deformável. Uma biblioteca correspondente de meios de ligação está prevista para uma futura extensão.

A definição da secção mista é atualmente efetuada exclusivamente no RSECTION (ver capítulo Basis do manual do RSECTION). As secções mistas já contidas na biblioteca de secções transversais serão transferidas para o novo conceito num momento posterior e serão assim igualmente utilizáveis. Também para o dimensionamento das secções transversais parciais individuais está previsto no futuro um fluxo de trabalho uniforme. No entanto, as secções transversais parciais já podem ser verificadas nos add-ons de dimensionamento associados.

Modelo de superfície

Este tipo de barra é adequado, sobretudo, para representar vigas com furos e vigas alveoladas ou enfraquecimentos de secções transversais, como passagens para instalações, no modelo de barras. Nesse caso, a barra é convertida num modelo de superfície, no qual as Aberturas de barra estão dispostas segundo as indicações do utilizador. No entanto, a barra mantém-se. Devem ser cumpridas as seguintes condições:

  • A secção transversal é um perfil normalizado ou parametrizado de paredes finas com uma alma.
  • O material da secção transversal baseia-se num modelo de material isotrópico linear-elástico.

No tipo de barra 'Modelo de superfície', a barra existe tanto como objeto de barra como de superfície. As propriedades geométricas são idênticas; ambos os modelos têm o mesmo centro de gravidade. A representação é controlada no Navegador - Visualização através da entrada Modelo → Objetos base → Barras → Modelo de superfície ou através do botão Modelo de superfície na barra de ferramentas.

A malha de EF do modelo de superfície é gerada automaticamente; atualmente não pode ser influenciada. No cálculo estático, é utilizado o modelo de superfície. Para avaliação, estão disponíveis tanto os resultados da barra (como numa Secção resultante, em que as tensões das sub superfícies da barra são integradas em esforços internos da barra) como os resultados da superfície. O controlo também pode ser feito aqui através do Navegador - Visualização ou do botão Modelo de superfície .

O dimensionamento de uma barra do tipo modelo de superfície nos add-ons é efetuado com os esforços internos da barra e a secção transversal da barra.

Como se pode ver na imagem acima, nas extremidades de uma barra do tipo modelo de superfície surgem várias Barras rígidas. Estas ligam o modelo de superfície aos nós extremos das barras adjacentes. Assim, é garantida a correta transmissão dos esforços internos aos objetos 1D. Se várias barras do tipo modelo de superfície se ligarem entre si, estas barras de acoplamento são geradas para cada barra.

Informação

Cargas que atuam na linha de gravidade da barra podem faltar na zona das aberturas da barra: na conversão para um modelo de superfície, todas as linhas na abertura são removidas, de modo que nenhuma carga pode ser atribuída.

Defina neste caso para a carga de barra uma excentricidade da força na secção transversal. A carga é assim aplicada de forma realista na bordadura da secção transversal e mantém-se também no modelo de superfície.

Sugestão

No artigo Aplicação do tipo de barra "Modelo de superfície", são comparados os resultados de um modelo de barras e de um modelo de superfície.

Rigidez

Com este tipo de barra, pode utilizar uma barra com rigidezes definidas pelo utilizador. Os valores característicos de rigidez devem ser definidos no diálogo 'Nova rigidez de barra' (ver capítulo Rigidezes de barra).

Acoplamento

Uma barra de acoplamento é uma barra virtual, muito rígida, com extremidades de barra rígidas ou articuladas. Estão disponíveis quatro possibilidades para acoplar os graus de liberdade dos nós inicial e final de forma 'Fixa' ou através de uma 'Articulação'. Com acoplamentos podem ser modeladas situações especiais de transmissão de forças e momentos. Nesse caso, as forças normais e transversais, respetivamente os momentos de torção e de flexão, são transmitidos diretamente de nó para nó.

Informação

As rigidezes dos acoplamentos são aplicadas de forma relativa ao modelo, para que não surjam problemas numéricos. Aplicam-se as mesmas hipóteses que para barras do tipo Barra rígida.

Mola

Uma barra de mola oferece a possibilidade de representar propriedades de mola lineares ou também não lineares com áreas de atuação definíveis. Para uma barra de mola, apenas precisa de definir no separador 'Secção transversal' o comprimento da barra Lz, sem secção transversal: a rigidez da barra resulta dos parâmetros de mola que define no diálogo 'Nova mola de barra' (ver capítulo Molas de barra).

Amortecedor

Um amortecedor corresponde, em princípio, a uma barra de mola com a propriedade adicional 'Coeficiente de amortecimento'. Este tipo de barra amplia as possibilidades para análises dinâmicas segundo a Análise de histórico de tempo.

Tal como numa barra de mola, apenas precisa de definir no separador 'Secção transversal' o comprimento da barra Lz, sem secção transversal. A rigidez da barra resulta dos parâmetros de mola que define no diálogo 'Nova mola de barra' (ver capítulo Molas de barra). As propriedades de amortecimento pode controlá-las através do coeficiente de amortecimento X.

Informação

No que diz respeito à viscoelasticidade, o tipo de barra "Amortecedor" assemelha-se ao modelo de Kelvin-Voigt, que consiste no elemento de amortecimento e numa mola elástica (ambos ligados em paralelo).

Opções

Nesta secção, pode definir através das caixas de verificação outras propriedades da barra.

Nós na barra

Com um ou vários nós na barra, pode dividir a barra em segmentos sem a dividir (ver capítulo Nós).

Articulações

Pode dispor articulações numa barra para controlar a transmissão dos esforços internos nos nós extremos (ver capítulo Articulações de barra). Para determinados tipos de barra, a introdução está bloqueada, uma vez que já existem articulações internas. Pode atribuir articulações separadamente ao 'Início da barra i' e ao 'Fim da barra j'.

Excentricidade

As excentricidades oferecem a possibilidade de ligar a barra excetricamente aos nós extremos (ver capítulo Excentricidade de barra). Pode atribuir excentricidades separadamente ao 'Início da barra i' e ao 'Fim da barra j'.

Apoio

Pode atribuir à barra um apoio que atua ao longo de todo o seu comprimento. Os graus de liberdade e as rigidezes de mola devem ser definidos nas condições de apoio (ver capítulo apoio de barra).

Reforço transversal

Os reforços transversais na barra têm influência na rigidez de empenamento da barra. Estes influenciam o cálculo com torção com empenamento tendo em conta sete graus de liberdade (ver capítulo Reforços transversais da barra).

Aberturas de barra

As aberturas de barra influenciam as propriedades de secção transversal e o percurso dos esforços internos. São relevantes no tipo de barra 'Modelo de superfície'. No capítulo Aberturas de barra é descrito como pode definir o tipo e a posição das aberturas.

Não linearidade

Pode atribuir à barra uma não linearidade. As propriedades não lineares devem ser definidas como não linearidades de barra (ver capítulo Não linearidade de barra).

Pontos intermédios de resultados

Com pontos intermédios de resultados, pode controlar a saída tabular dos resultados ao longo da barra. Os pontos de divisão devem ser definidos no diálogo 'Novo ponto intermédio de resultados de barra' (ver capítulo Pontos intermédios de resultados de barra).

Informação

Os pontos intermédios de resultados não têm influência na determinação dos valores extremos nem no percurso gráfico dos resultados.

Modificações de extremidade

Com modificações de extremidade, pode adaptar graficamente a geometria da barra nas suas extremidades. Assim, podem ser preparados balanços, encurtamentos ou chanfros para a representação renderizada.

Informação

Em contraste com as excentricidades de barra, as modificações de extremidade não têm qualquer efeito no cálculo.

'Alongamento': Pode definir para o início da barra e para o fim da barra um 'Alongamento'. Um valor negativo Δ atua como encurtamento.

'Inclinação': Com uma inclinação, pode chanfrar cada extremidade da barra. São possíveis ângulos de inclinação em torno dos dois eixos da barra y e z. Um ângulo positivo provoca uma rotação no sentido dos ponteiros do relógio em torno do respetivo eixo positivo.

Ativar transferência de carga

A caixa de verificação permite distribuir o carregamento da barra – independentemente da rigidez da barra – através de uma transferência de carga. Assim, a barra é eficaz no modelo através da sua rigidez. A distribuição da carga pelos objetos vizinhos, por outro lado, é controlada pelos parâmetros que pode definir no separador Transferência de carga.

Desativar para o cálculo

Se ativar esta caixa de verificação, a barra, incluindo o carregamento, não é considerada no cálculo. Assim, pode analisar como se altera o comportamento resistente do modelo quando determinadas barras não são eficazes. As barras não precisam de ser eliminadas; as cargas também se mantêm.

Estimativa de custos

A estimativa de custos é efetuada, em regra, com os custos do material atribuído às barras de uma secção transversal (ver capítulo Materiais). Se devem aplicar-se a uma barra parâmetros específicos, pode definir os custos unitários e as unidades separadamente no separador 'Estimativa de custos'. O princípio corresponde ao procedimento descrito para Secções transversais.

Estimativa das emissões de CO2

Também a estimativa das emissões de CO2 se baseia, em regra, no material da secção transversal. No entanto, pode definir as emissões unitárias e as unidades no separador 'Estimativa das emissões de CO2' também especificamente para cada barra. O princípio é descrito no capítulo Secções transversais para as emissões de determinadas secções transversais.
