Estrutura

Representantes de conjuntos de barras

Os representantes de conjuntos de barras são modelos para conjuntos de barras com propriedades idênticas em relação ao material, secção e tipo e comprimento da barra, bem como ao tipo de conjunto de barras. A função corresponde às possibilidades descritas para barras no capítulo Representantes de barras.

Informação

Para utilizar representantes de conjuntos de barras, active esta opção nos dados básicos do modelo no manual # extbookmark | separadoropções|Configuração e opções #.

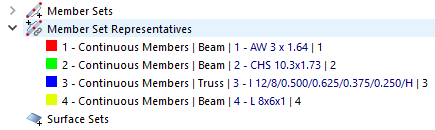

As representantes não são criadas manualmente, mas sim geradas automaticamente pelo RFEM com base nas propriedades dos conjuntos de barras disponíveis no modelo. Eles são listados no navegador.

Por defeito, o RFEM cria representantes para os seguintes critérios:

  • Material da vareta
  • Secção de barra
  • Tipo de linha
  • Tipo de barra
  • Comprimento de barra
  • Tipo de conjunto de barras
  • orientação da barra

O Assistente de representação de conjuntos de barras permite refinar os critérios mencionados. Este assistente está localizado na caixa de diálogo 'Dados gerais do modelo', 'Representantes de conjuntos de barras ', que pode ser aberta com o botão Editar dados gerais ou através das' Representantes de conjuntos de barras ' menu de contexto no Navegador de navegador ( comparar imagem # extbookmark manual |imagem025458 |' Representantes de barra ' - menu de contexto #).

Pode verificar as propriedades de uma representante na caixa de diálogo 'Editar representante de conjunto de barras'. Abra a caixa de diálogo com a função de menu de atalho Editar ou através de um clique duplo na entrada do navegador.

A 'List' oferece uma visão geral de todos os representantes do modelo. A secção de diálogo 'Conjuntos de barras' mostra os números dos conjuntos de barras que têm as mesmas propriedades e estão atribuídos à representante selecionado.

No separador Base pode ver a informação ' | Verificação analítica ' para a representante pertencente à análise estática. 'Resumo' mostra, entre outros, a massa total dos conjuntos de barras incluídos na representante.

Secção original
