Estrutura

Vistas definidas pelo utilizador

Você pode salvar uma vista específica do modelo ou uma Visibilidade atual como uma vista definida pelo usuário. As vistas definidas pelo utilizador permitem-lhe guardar determinados ângulos de vista, visualizações ampliadas, partes de um modelo e configurações no Navegador – Visualização, para que possa utilizá-los para a introdução de dados ou para a avaliação. As vistas definidas pelo utilizador são geridas no Navegador - Vistas .

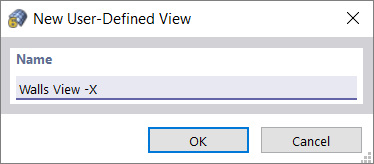

Para guardar a vista actual, clique no botão Neue benutzerdefinierte Ansicht na secção do navegador 'Vistas definidas pelo utilizador'. Em seguida, defina o nome da vista na caixa de diálogo 'Nova vista definida pelo utilizador'.

Após clicar em OK, a vista é adicionada à lista de vistas definidas pelo utilizador. Quando o botão Ansicht aktualisieren está ativado (configuração padrão), pode alternar entre as vistas clicando no campo de seleção Campo de Seleção .

Os botões abaixo da lista de vistas têm as seguintes funções:

Neue benutzerdefinierte Ansicht Cria uma nova vista definida pelo utilizador a partir da actual vista
Ansicht neu definieren Substitui a vista selecionada (não ativada) pela vista atual
Ansicht aktualisieren Controla se a vista pode ser actualizada utilizando as caixas de selecção
Ansicht löschen Elimina a vista definida pelo utilizador selecionada

Para adicionar ou eliminar objetos numa vista, por exemplo, proceda da seguinte forma:

  • Defina a vista.
  • Desative a atualização automática clicando no botão Ansicht aktualisieren para que seja apresentada sem moldura.
  • Ajuste a vista.
  • Guarde a visualização alterada com o botão Ansicht neu definieren .
  • Reative o botão Ansicht aktualisieren para poder alternar entre as vistas.

Utilize os botões na secção superior do navegador para definir rapidamente um ângulo de visão predefinido. Os botões são descritos no capítulo Controlo gráfico . Se você quiser aplicar um sistema de coordenadas definido pelo usuário para os eixos, pode selecioná-lo na lista de sistemas de coordenadas.

Ponto de vista para

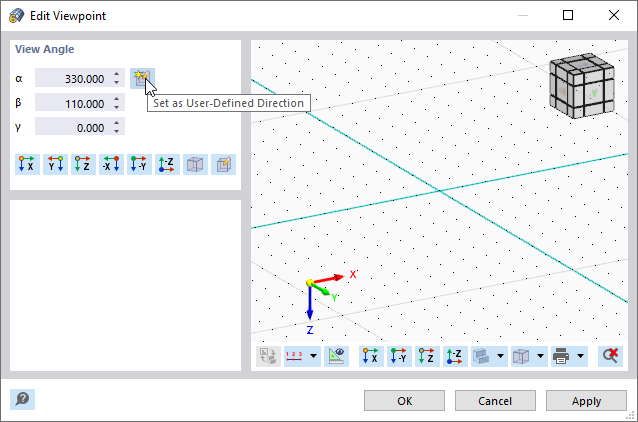

O ponto a partir do qual o modelo é visto é chamado de ponto de vista ' '. Esta configuração de vista é gerida na caixa de diálogo 'Editar posição', que pode ser acedida através do menu VistaPosição .

A vista atual está definida para o modelo como o ângulo de visão ' '. Isto é determinado pelos ângulos α, β e γ, que pode verificar aqui e ajustar se necessário.

Se pretende guardar a posição atual como um ponto de vista definido pelo utilizador, clique no botão Ver do ponto de vista (ver imagem acima). Após sair do diálogo, pode activar este ângulo de visão definido pelo utilizador com o botão Ver do ponto de vista na barra de ferramentas (ver imagem # extbookmark manual|image036668|Botões de vista #).

Pode utilizar os outros botões na secção 'Ângulo de vista' para pré-definir uma das vistas padrão.
