Estrutura

Cargas de superfície

As cargas de superfície são forças, momentos, massas, efeitos de temperatura ou deformações impostas que atuam nas superfícies. As aberturas são omitidas da carga de superfície.

Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.

Categorias

Estão disponíveis as seguintes opções na lista 'Tipo de carga':

Tipo de carga Descrição
Força Força uniformemente distribuída, linearmente variável ou radialmente atuante na superfície
Temperatura Carga de temperatura que está disposta de forma radial ou uniformemente distribuída, linearmente variável sobre a espessura da superfície (valor de carga positivo: superfície ou a superfície lado superior está a aquecer)
deformação axial ε Extensão ε da superfície imposta ou por compressão (valor de carga positivo: superfície está esticada)
contra-flecha Curvatura da superfície imposta
Movimento de rotação Força centrifuga da massa e velocidade angular ω na superfície
massa Massa distribuída continuamente sobre a superfície, o que é relevante para Análises dinâmicas.

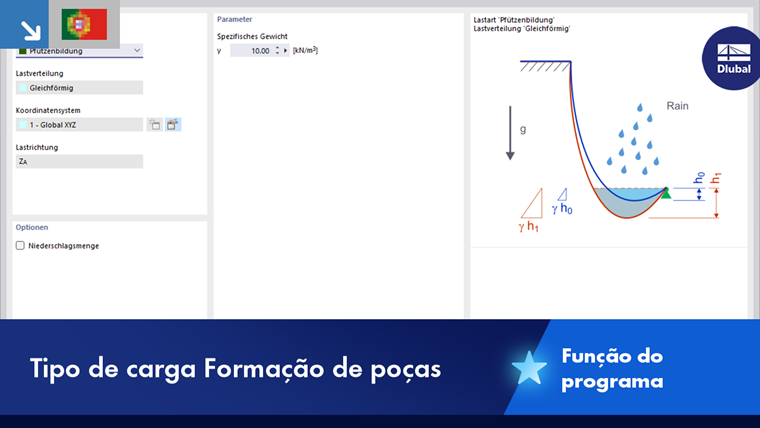

Formação de poças Carga de chuva aplicada em várias superfícies curvadas com consideração de águas de recobrimento (formação de bolsas de água)

O tipo de carga bem como o efeito dos sinais são ilustrados no gráfico de diálogo superior.

Importante

Para considerar a massa no cálculo, ative a opção Ativar massa na caixa de diálogo 'Configuração de análise estática' (ver imagem Configuração básica ).

A lista 'Distribuição de carga' oferece várias opções para exibir a disposição da carga.

O esquema de distribuição de carga é ilustrado no gráfico de diálogo superior. Na secção de diálogo 'Parâmetros', pode então especificar os valores, os nós de referência e outros parâmetros da carga.

Na lista 'Sistema de coordenadas', define se a carga actua na direcção dos eixos locais xyz da superfície ou nos eixos globais XYZ. Em alternativa, pode selecionar um sistema de coordenadas definido pelo utilizador ou criar um novo. O eixo z local está orientado perpendicularmente à superfície.

Informação

Para cálculos de acordo com a análise linear elástica, não importa se uma carga é definida como local ou global equivalente. No entanto, para cálculos geometricamente não lineares, são possíveis diferenças: A carga global mantém a sua direção quando os elementos finitos estão a torcer. Em contrapartida, uma carga definida localmente está a torcer na superfície em concordância com a torção dos elementos.

Selecione a 'Direção da carga' na lista para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis para seleção os eixos locais x, y, z, os eixos globais X, Y, Z ou os eixos definidos pelo utilizador U, V, W.

A carga de superfície pode estar relacionada com a área real (por exemplo, uma carga de peso) ou a área projetada (por exemplo, uma carga de neve). A direção da carga é ilustrada no esquema de diálogo.

Informação

Cargas actuando perpendicularmente à superfície, tais como o vento ou a pressão interna, são geralmente definidas localmente na direção z.

Propriedades

Especifique o valor de carga da força, momento ou massa. Para cargas concentradas ou variáveis, estão disponíveis diversos campos de entrada onde pode descrever a carga de linha. O significado dos respetivos parâmetros está ilustrado no esquema de carga.

Informação

Os nós de referência não tem de estar na superfície. Também podem estar situadas no exterior.

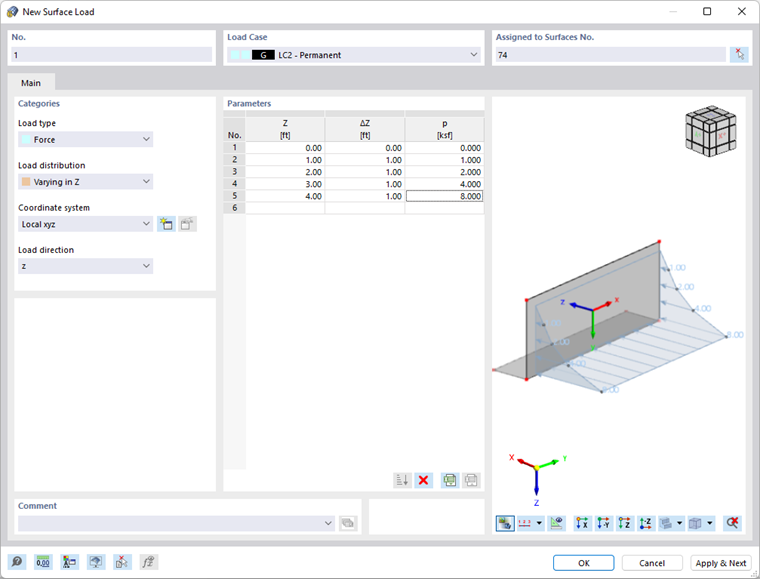

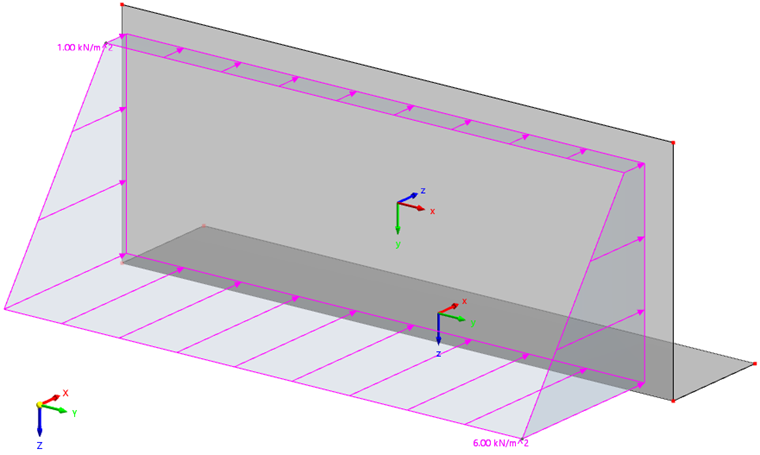

Para cargas 'Variáveis em Z', está disponível uma tabela para descrever as coordenadas Z através dos correspondentes valores de carga.

Opções

Pode influenciar a visualização dos vectores de carga com a opção 'Mostrar no lado oposto'.

Secção original
