Um contacto de superfícies descreve a ligação entre superfícies paralelas. Com este acoplamento das superfícies, pode controlar a transferência de forças sem – como no RFEM 5 – criar um sólido de contacto. Desta forma, pode ligar superfícies cujo contacto, por exemplo, apenas é eficaz com forças de compressão.

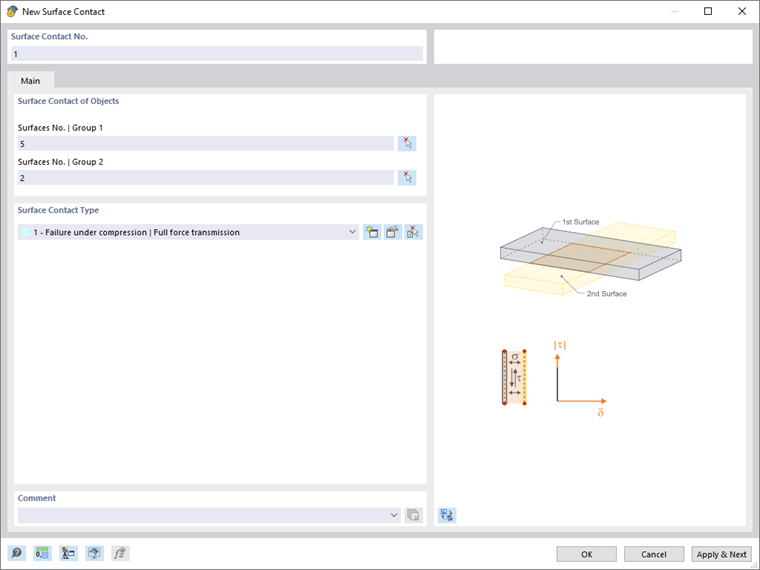

Contacto de superfícies dos objetos
Selecione na lista 'Entre' qual a relação geométrica existente entre as superfícies:
- Superfície à superfície: Os dois grupos de superfícies paralelos encontram-se a uma distância um do outro.
- Superfície sobre superfície: Os grupos de superfícies encontram-se diretamente sobrepostos, sem distância (ou seja, no mesmo plano).
Indique os números das superfícies entre as quais existe um contacto. Como 'Grupo 1', define uma das superfícies e como 'Grupo 2' a superfície paralela correspondente. Com o botão
pode selecionar as superfícies graficamente. Cada grupo pode também ser composto por várias superfícies.
Os contactos de superfícies são atualmente apenas possíveis para superfícies planas.
Tipo de contacto de superfícies
O tipo de contacto de superfícies controla quais as forças transferidas entre as duas superfícies. Pode selecionar o tipo na lista ou defini-lo novamente com o botão
(ver capítulo Tipos de contacto de superfícies).
Opções
A caixa de verificação 'Preferir malha independente' permite criar malhas de EF específicas para as duas superfícies com os respetivos objetos integrados (ver capítulo Configurações de malha).
