Os resultados de superfícies e volumes são apresentados nos nós da malha das superfícies e dos nós da malha FE (consulte o capítulo Valores de resultados em superfícies). Caso precise dos valores em pontos específicos, você pode definir quaisquer pontos para a exibição dos resultados e atribuí-los às superfícies ou volumes correspondentes (em preparação).

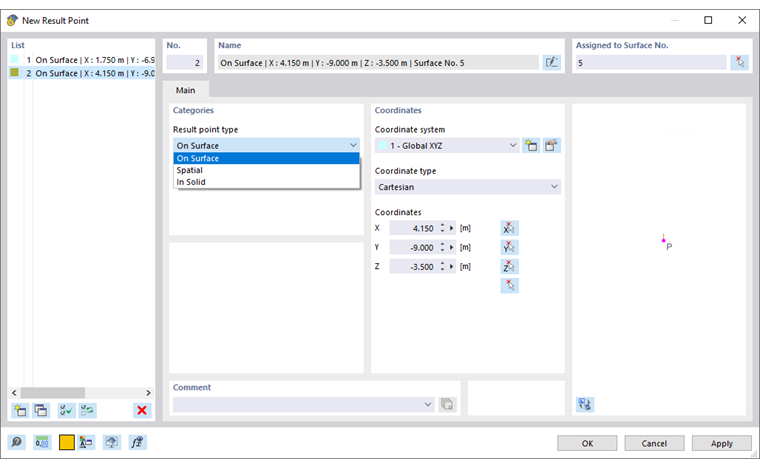

Com o botão
na barra de ferramentas, você pode definir pontos de resultados diretamente no modelo.
Categorias
Escolha na lista para qual objeto você precisa do ponto de resultado:
- Em superfície: para resultados de superfícies
- Espacial: para resultados de uma simulação de vento com RWIND
- Em volume: para resultados de volumes (em preparação)
Coordenadas
Defina o 'Sistema de coordenadas' cujos eixos serão utilizados para os pontos de resultado. Você pode selecionar um sistema de coordenadas personalizado na lista ou criar um novo com o botão
.
Em seguida, insira as 'Coordenadas' do ponto de resultado. Com o botão
, você também pode definir o ponto graficamente.

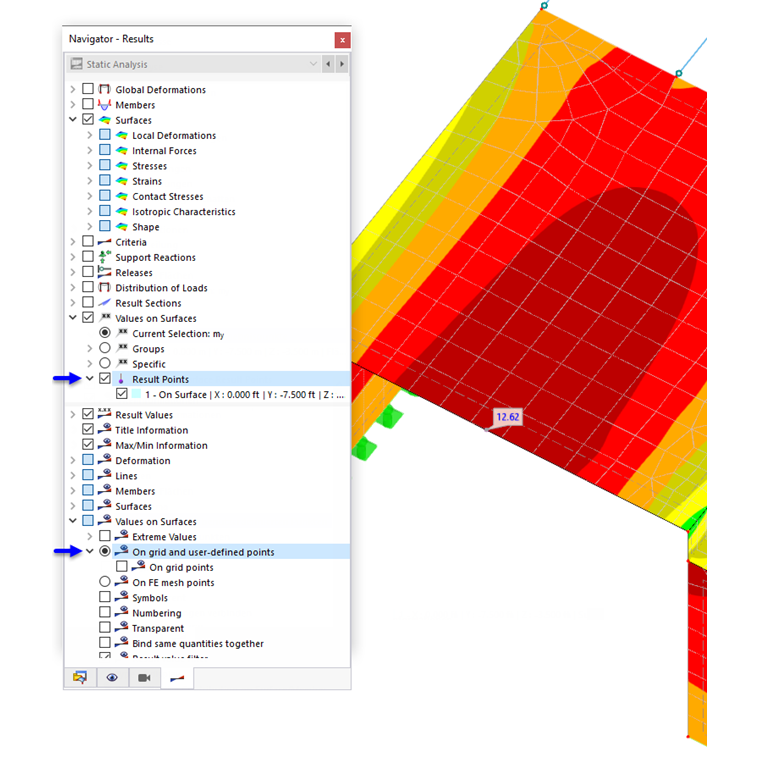

Após o cálculo, você pode apresentar os valores nos pontos de resultado personalizados utilizando as funcionalidades correspondentes do 'Navigator - Resultados'.
