Por vezes, é necessário realizar análises mais detalhadas de determinadas zonas de uma estrutura de barras, por exemplo, para avaliar a distribuição de esforços internos num apoio ou para analisar uma ligação de pórtico como modelo de superfície. Para tal, a secção transversal de barra pode ser modelada através de vários objetos de superfície, o que, no entanto, requer um esforço considerável. A função Decompor barra em superfícies simplifica a tarefa de representar um elemento de barra 1D através de elementos de superfície 2D.

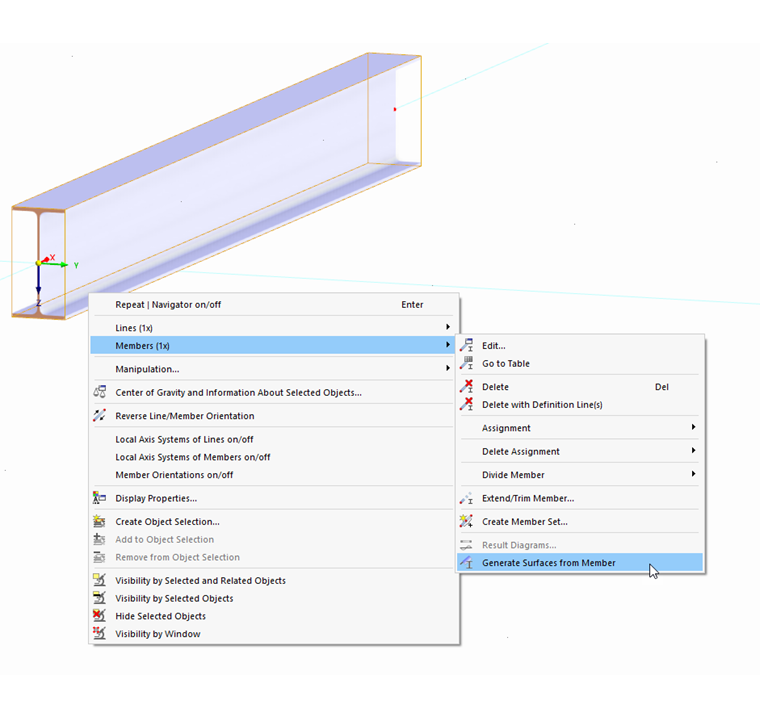

Clique com o botão direito do rato na barra para abrir o seu menu de contexto. Aí, na entrada Barras, selecione a função Decompor barra em superfícies.
A partir da geometria da secção transversal e da barra, são geradas superfícies com as respetivas espessuras. Durante esta conversão, perdem-se as informações sobre o objeto estrutural 'barra'.
