PROJETO

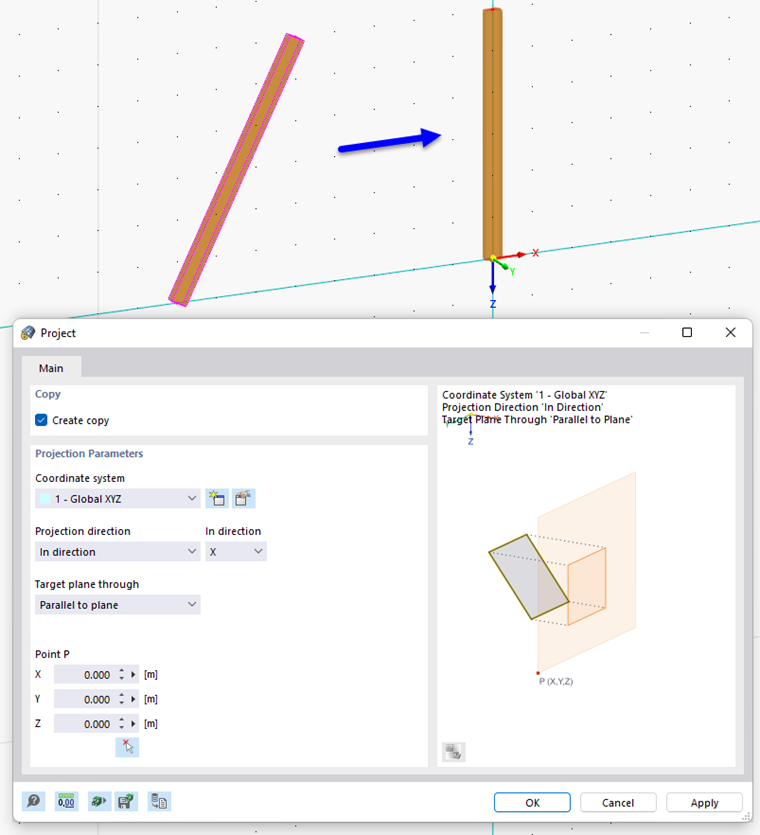

A função Projectar no menu 'Editar' → 'Manipulação' oferece várias opções para projectar os objectos seleccionados num plano. A seguinte imagem mostra uma barra cuja cópia é projetada na direção X e paralela ao plano (significa: num plano paralelo ao plano YZ).

01 Projeção de barra na direção X no plano

Cópia

Se não estiver definida a caixa de seleção 'Criar cópia', os objetos selecionados serão projetados. Se pretende criar uma ou mais cópias, assinale a caixa de seleção.

Parâmetros de projeção

Define o 'Sistema de coordenadas' no qual os objetos serão projetados. Pode selecionar um Sistema de coordenadas definido pelo utilizador a partir da lista ou criar um novo com o botão .

Insira a ' direção da projeção '. Estão disponíveis duas opções na lista:

• Na direção: Os objetos são projetados na direção de um eixo do sistema de coordenadas especificado. Selecione o eixo na lista 'Na direção' e defina o plano de destino.
• Perpendicular ao plano de destino: Os objetos são projetados em um plano de destino, que pode estar paralelo aos eixos do sistema de coordenadas ou livremente no espaço.

A lista 'Plano de destino a' oferece três opções para definir o plano de projeção:

• Paralelo ao plano: O plano de projeção corre paralelo a um plano que é expandido pelos eixos do sistema de coordenadas especificado. Defina o 'Ponto' P que se encontra neste plano.
• Paralelo ao plano rodado: O plano de projecção é executado paralelamente a um plano de rotação do sistema de coordenadas especificado. Selecione o 'Plano' na lista. Na lista 'Rodar sobre o eixo ', decida qual dos dois eixos deve ser rodado e define o' Ângulo de rotação ' Φ. Especifique o 'Ponto' P que se encontra neste plano.
• 3 pontos: O plano de projeção encontra-se em qualquer parte do espaço. Introduza as coordenadas para o 'Ponto P₁ ',' Ponto P₂ 'e' Ponto P₃ ' para definir o plano. Utilize o botão para definir os pontos graficamente.
