Prefácio

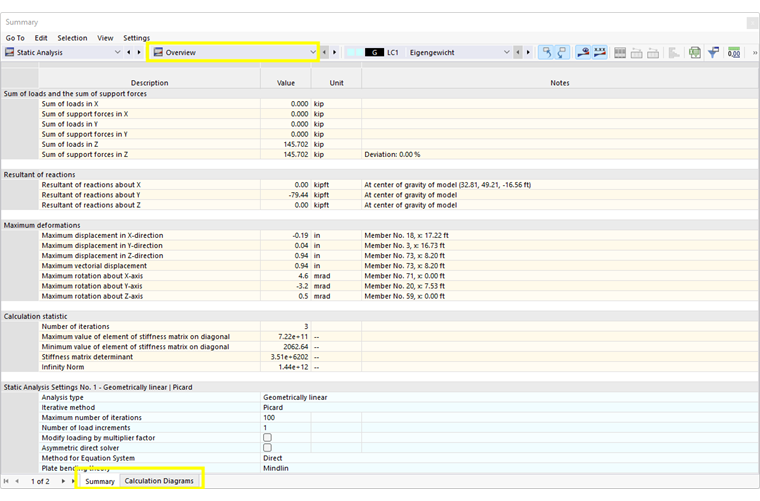

A categoria de resultados Tabela de visão geral fornece um resumo do cálculo. Na barra de título da tabela, pode alternar entre os resultados de casos e combinações de carga.

Resumo

No separador 'Resumo', pode encontrar as somas de verificação das cargas e forças de apoio. Os desvios em cada direção deveriam ser inferiores a 1%. Se este não é o caso, ocorreram problemas numéricos por causa das consideráveis diferenças na espessura. Também pode ser possível que o modelo não tenha estabilidade suficiente ou o cálculo atingiu o número máximo de iterações sem convergência.

As reações de apoio resultantes são efetivas de forma idealizada no centro do modelo'.

O resumo também lista os deslocamentos e rotações máximos relacionados com os eixos globais X, Y e Z, bem como o maior deslocamento total. Desta forma, pode avaliar a fiabilidade dos resultados.

Nas estatísticas de cálculo, encontrará o número de iterações necessárias para o cálculo. O resumo termina com as configurações de análise estática do caso de carga ou combinação.

Diagramas de cálculo

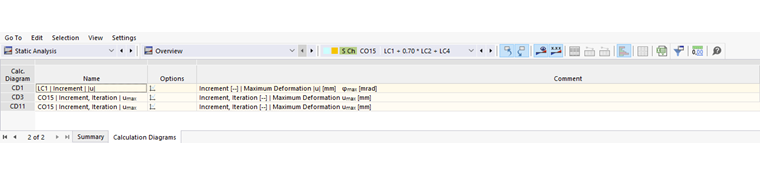

A guia 'Gráfico de cálculo' estará disponível se você tiver definido os critérios para um ou mais Gráficos de cálculo .

Os resultados das etapas de carga individuais ('Incremento') são listados para cada diagrama de cálculo. O número de iterações que foram necessárias para cada incremento também é apresentado.

Pode utilizar o botão Mostrar diagrama de cálculo na coluna 'Opções' para verificar os parâmetros de um diagrama de cálculo. Aparece o diálogo # extbookmark manual|image039843|Diagrama de cálculo #. O diagrama de cálculo também é apresentado graficamente.
