Estrutura

Cargas retangulares livres

Uma carga rectangular livre actua como uma carga de superfície uniforme ou linearmente variável sobre um rectângulo, área livremente definível de uma superfície.

Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.

Na secção de diálogo "Atribuído às superfícies", pode controlar o efeito da carga retangular. Estão disponíveis diversas opções para selecção na lista (ver a imagem {%>

  • "Vazio": A carga não atua sobre nenhuma superfície.
  • Tudo: A carga é aplicada a todas as superfícies que são cortadas perpendicularmente ao plano de projeção, iniciando nas posições de carga.
  • "Número": A carga actua apenas nas superfícies dos números especificados.

Base

O separador Geral gere os parâmetros básicos da carga.

Categorias

Estão disponíveis as seguintes opções para seleção na lista "Distribuição de carga":

  • Uniforme: A carga retangular atua com valor constante.
  • Linear em X/Y/Z: A carga tem uma magnitude linearmente variável na direção de um eixo global.
  • Variável em Z: A carga atua com uma magnitude que é variável na direção Z, a qual pode ser descrita livremente no separador {%}#variingInZTab Variável na direção Z]] de uma tabela.
  • Variável ao longo do perímetro: A carga atua com uma magnitude variável ao longo do perímetro, que pode ser descrita livremente no separador {%}#variingAlongPerimeterTab Variável ao longo do perímetro]] numa tabela.
  • Variável em Z e no perímetro: A carga atua ao longo do perímetro com uma magnitude que varia na direção Z e que pode ser descrita livremente na tabela ]]#variingInZTab Variável na direção Z]] e {%>

Se a carga rectangular não se refere ao 'Sistema de coordenadas' XYZ global, pode seleccionar um sistema de coordenadas definido pelo utilizador ou criar um novo.

Na lista 'Projeção de carga', seleccione em qual dos planos globais (XY, YZ ou XZ) pretende projectar a carga. Iniciando a partir dos pontos {%>

Informação

O plano de projeção não pode ser perpendicular a nenhuma superfície na qual a carga atue.

Selecione a 'Direção da carga' na lista para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis para seleção os eixos locais x, y, z, os eixos globais X, Y, Z ou os eixos definidos pelo utilizador U, V, W.

O peso próprio de um objeto representa uma carga que atua na área verdadeira. Uma carga de neve, no entanto, refere-se à área projetada.

propriedades

Especifique a 'Magidez da carga' da força. Para uma carga linearmente variável, é necessário introduzir dois valores de carga.

Posição da carga

Dispõe de duas opções para definir as dimensões de uma carga rectangular:

  • Define os 'Pontos de canto do retângulo' introduzindo as correspondentes coordenadas. Também pode utilizar o botão Selecione individualmente para definir os dois pontos graficamente.
  • Especifique o 'Centro e lados do rectângulo' definindo o ponto central C, bem como os comprimentos laterais a e b.

Se necessário, pode provocar uma "Rotação do retângulo em torno de Z". Um ângulo α positivo roda a carga retangular no sentido horário sobre o eixo positivo.

Informação

Se aplicar imperfeições na forma de um modelo pré-deformado ( deformação estática ou modo de encurvadura), é possível que uma parte da carga se encontre fora do intervalo efetivo definido e não seja tida em consideração.

Zona de ação da carga

Como descrito acima, a carga actua nas superfícies que são cortadas perpendicularmente ao plano de projecção, iniciando a partir da localização da carga. Se tiver seleccionado a opção 'Tudo' na secção de diálogo {%>

Por defeito, a carga atua indefinidamente no intervalo de -∞ a +∞. Pode utilizar as caixas de texto 'De' e 'Até' para reduzir o efeito de carga em determinadas zonas.

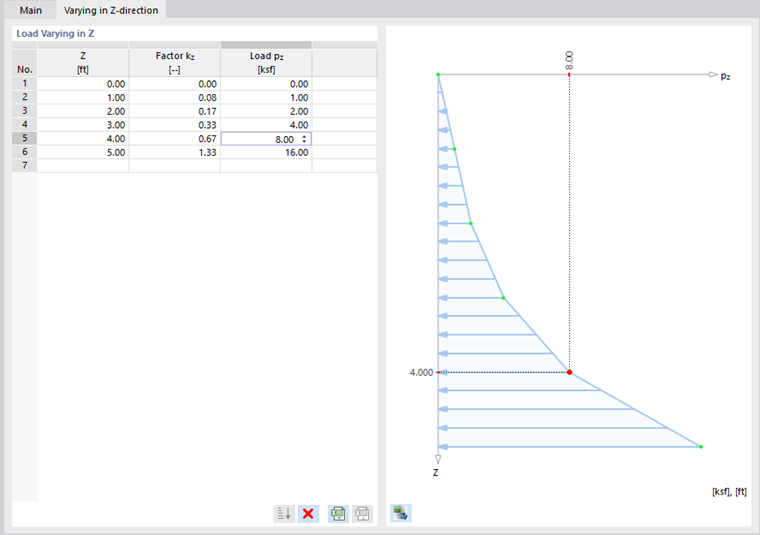

Variável na direção Z

O separador Variável na direção Z está disponível para os tipos de carga 'Variável em Z' e 'Variável em Z e Perímetro'.

Aqui, pode descrever as ordenadas Z com os correspondentes valores de carga numa tabela.

Variável ao longo do perímetro

O separador Variável ao longo do perímetro está disponível para os tipos de carga 'Variável ao longo do perímetro' e 'Variável no Z e no perímetro'.

Introduz as 'Coordenadas do eixo' de dois pontos para definir a posição inicial da carga. Pode definir os pontos graficamente com o botão Selecione individualmente . Na secção de diálogo 'Carga variável ao longo do perímetro', pode então descrever os ângulos α com os correspondentes valores de carga numa tabela.
