Estrutura

Grade do Edifício

As grelhas de edifício personalizadas facilitam a modelação de estruturas de superfícies, vigas ou treliças. As interseções de uma grelha plana ou espacial composta por linhas fornecem pontos de definição para linhas, barras e superfícies. Pode utilizar a grelha de edifício para inserir objetos quando a captura de objeto estiver ativada com a opção 'Grelha de edifício' (consulte o capítulo Capturas de objeto). Isto também pode ser controlado rapidamente através do botão Ajustar à grelha de um edifício na Barra de ferramentas CAD .

Estão predefinidos quatro tipos de grelha, que pode adaptar conforme necessário e utilizar para a introdução de dados.

Na janela 'Nova grelha de edifício', pode criar uma grelha personalizada.

Sugestão

Também através do botão Nova grelha de edifício na barra de ferramentas CAD pode definir uma nova grelha de edifício.

A caixa de verificação Ativo controla se a grelha selecionada é apresentada na janela de trabalho.

Base

No separador Base, define as predefinições básicas da grelha de edifício.

Coordenadas das linhas de grelha

Introduza nesta secção as coordenadas de localização das linhas de grelha. Como separador, utilize espaços (consulte Janela 'Nova grelha de edifício'). Certifique-se de que as coordenadas estão dispostas em ordem crescente ou decrescente contínua.

Numa grelha regular, introduza a coordenada da primeira linha. Em seguida, adicione o número de linhas de grelha adicionais e multiplique o valor pela distância (exemplo: 4*5.000 significa "Quatro linhas adicionais, cada uma com uma distância de 5.000 m").

Sugestão

A descrição de uma linha de entrada fornece explicações adicionais para a introdução de dados.

Se criar uma Grelha específica através de uma rotação (cilíndrica ou esférica), pode definir os ângulos de rotação e as distâncias nos campos de entrada adaptados.

Legendas das linhas de grelha

Indique nesta secção com que designações as linhas de grelha devem ser identificadas. As entradas predefinidas são complementadas automaticamente quando introduz coordenadas na secção acima. Aqui também, a descrição fornece informações úteis.

Origem

Defina o ponto de origem da grelha num 'Nó' existente ou novo. Também pode definir a origem em qualquer ponto, introduzindo as respetivas coordenadas ou definindo o ponto graficamente através do botão Seleção individual .

Opções

Nesta secção, pode influenciar a apresentação da grelha de edifício:

  • Bloquear na representação gráfica: A grelha não pode ser deslocada graficamente.
  • Considerar em 'Mostrar modelo completo': A grelha é apresentada na vista geral.
  • Pontos de grelha: São apresentados os pontos de interseção das linhas de grelha.
  • Linhas de grelha: São apresentadas as linhas de grelha.
  • Designações: As legendas das linhas de grelha são apresentadas se as opções para as 'Designações' estiverem ativadas para o início e o fim da linha de grelha.
  • Dimensões: São apresentados os dimensionamentos dos pontos de grelha.
  • Grelha específica: A grelha de linhas pode ser inclinada, rodada ou alinhada a um objeto de referência (consulte o separador Grelha específica).

Início da linha de grelha / Fim da linha de grelha

Com uma 'Extensão de linha', pode prolongar as linhas de grelha para além dos pontos de interseção de delimitação das linhas. Introduza as dimensões para os eixos relevantes.

As caixas de verificação para a 'Designação' controlam se as legendas são apresentadas nas linhas de grelha e para que eixos e extremidades de linha isso deve acontecer.

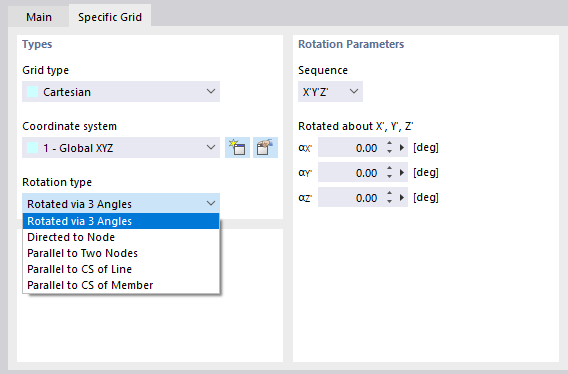

Grelha específica

O separador Grelha específica é apresentado quando tiver ativado a opção 'Grelha específica' no separador 'Base'. Aqui pode alterar o tipo de grelha, rodar a grelha ou alinhá-la a outro objeto.

Tipos

O 'Tipo de grelha' descreve a forma geométrica básica da grelha de edifício. Na lista estão disponíveis as seguintes opções:

  • Cartesiana: A grelha é criada no sistema de coordenadas cartesiano.
  • Inclinada: A grelha orientada ortogonalmente é rodada por um ângulo de inclinação.
  • Cilíndrica: A grelha é criada por uma rotação de pontos em torno do Eixo Z.
  • Esférica: A grelha é criada por uma rotação de pontos em torno de dois eixos.

Defina o 'Sistema de coordenadas' ao qual a grelha de edifício se refere. Pode selecionar um sistema de coordenadas personalizado na lista ou criá-lo de novo com o botão Novo .

Informação

Num sistema de coordenadas UVW personalizado, os eixos U e V definem o plano de base da grelha de edifício. O eixo W é perpendicular a este plano. Se a grelha de edifício não for criada corretamente, verifique as orientações dos eixos do sistema de coordenadas.

O 'Tipo de rotação' define como deve ser efetuada a rotação da grelha de edifício. Na lista estão disponíveis as seguintes opções:

  • Rodado por 3 ângulos: rotação da grelha em torno dos eixos globais com os ângulos αX', αY' e αZ'
  • Orientado para um nó: orientação dos eixos de grelha X' e Y' para um nó
  • Paralelo a dois nós: orientação da grelha para a linha de ligação entre dois nós
  • Paralelo ao SC da linha / Paralelo ao SC da barra: orientação da grelha para os eixos locais de uma linha ou de uma barra

Parâmetros de rotação

Esta secção está adaptada ao 'Tipo de rotação'. Aqui pode definir os objetos ou os ângulos de rotação.

Ângulo de inclinação

Esta secção é apresentada no tipo de grelha 'Inclinada'. Aqui pode definir os ângulos de rotação α em torno dos eixos X, Y e Z.
