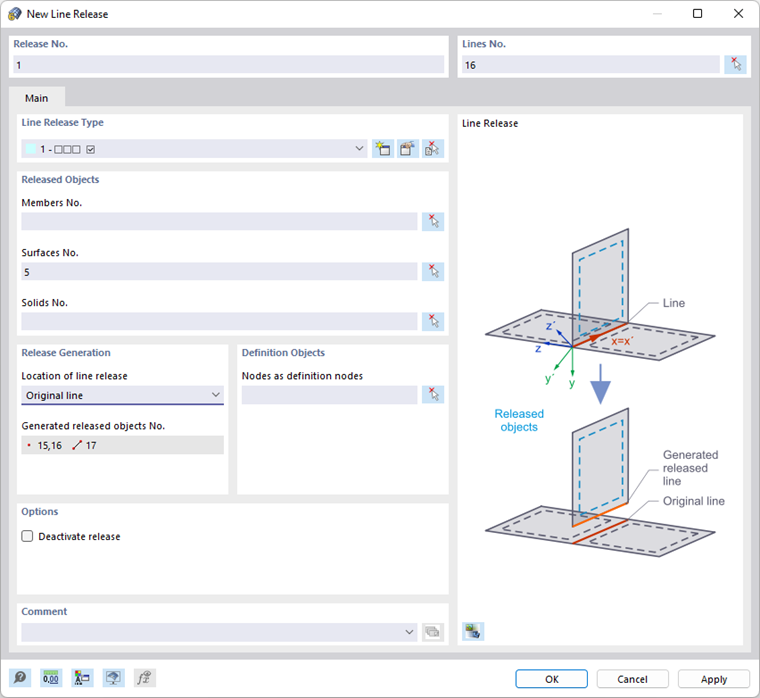

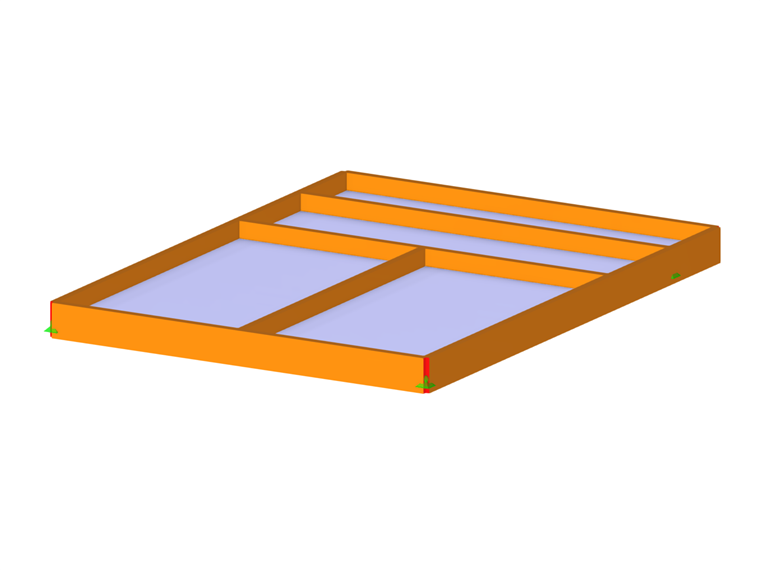

Uma libertação de linha permite que o modelo seja desacoplado ao longo de uma linha. Pode utilizá-lo para modelar, por exemplo, duas superfícies que estão vagamente unidas ou que apenas transferem forças de compressão na linha de fronteira comum. Os graus de liberdade ao longo da linha são controlados pelo 'Tipo de libertação de linha', que descreve as propriedades da articulação.
tipo de libertação de linha
As propriedades da libertação são descritas por uma articulação, a qual em princípio corresponde a uma articulação de linha. Seleccione o tipo de libertação na lista ou utilize o botão para o definir
editar. A correspondente caixa de diálogo é descrita no capítulo Tipos de libertação de linha.
Objetos libertados
Especifique os números das barras, superfícies e sólidos que estão desacoplados ao longo da linha. Utilize o botão
pode definir os objectos graficamente na janela de trabalho.
Geração de libertação
O RFEM gera uma cópia da linha na mesma posição onde as deformações da libertação são permitidas. Na lista, seleccione se pretende colocar a articulação (articulação) na 'Linha original' ou na 'Linha libertada'. A configuração especifica com que parte do modelo a articulação está deformada, tendo assim um efeito nos resultados: Para análises do tipo de análise de grandes deformações, ou para análises pós-críticas, diferentes sistemas de coordenadas para a linha original assim como para a linha libertada são frequentemente o resultado no decurso da deformação.
Quando tiver definido uma linha, é apresentado o número da linha gerada incluindo os números dos nós. No navegador, é assinalada com a designação 'Libertação de linha' Não pode ser editado.
Objetos de definição
A linha libertada é criada automaticamente como uma cópia com os nós correspondentes. Contudo, se pretende utilizar um ou mais nós já existentes para a linha gerada, pode especificar os números correspondentes nesta secção de diálogo. Isso afeta os resultados porque os deslocamentos nesses nós não são libertados.
Opções
Com a caixa de selecção 'Desactivar libertação' pode cancelar o desacoplamento ao longo da linha para determinadas análises sem eliminar a libertação de linha em si.
