Cargas volumétricas são forças, ações de temperatura, deformações, cargas de flutuabilidade ou movimentos rotacionais que atuam em corpos de volume.
Selecione na lista o 'Caso de Carga' ao qual a carga deve ser atribuída.
Categorias
Na lista 'Tipo de Carga' estão disponíveis as seguintes opções:
| Tipo de Carga | Descrição |
|---|---|
| Força | Carga volumétrica uniforme atuando em uma das direções globais |
| Temperatura | Variação de temperatura uniforme ou linear no corpo de volume (valor de carga positivo: volume aquecido) |
| Deformação | Deformação ou compressão imposta uniforme ou variável linearmente ε do corpo de volume (valor de carga positivo: volume estendido) |
| Flutuabilidade | Força de peso do material deslocado, cuja densidade pode ser inserida ou selecionada com o botão
em uma biblioteca ('Densidade do ambiente' do ar em relação à atmosfera padrão a 15 °C no nível do mar)
|
| Movimento Rotacional | Força centrífuga de massa e velocidade angular ω no corpo de volume |
| Gás (apenas para Add-On Formfindung) | Sobrecarga para carga de formfinding (ver capítulo Cargas de Formfinding do manual de formfinding) |
O tipo de carga e o efeito dos sinais são ilustrados na gráfica de diálogo.
Na lista 'Distribuição de Carga', estão disponíveis para cargas de temperatura e deformações várias opções para representar o efeito da carga.
O esquema de distribuição da carga é ilustrado na gráfica de diálogo. Na seção 'Parâmetros', você pode então especificar os tamanhos das cargas e nós de referência.
Cargas volumétricas atuam no 'Sistema de Coordenadas' global na direção de um eixo global: X, Y ou Z. Alternativamente, você pode selecionar ou criar um sistema de coordenadas personalizado.
Selecione na lista a 'Direção da Carga' para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis os eixos globais X, Y, Z ou os eixos personalizados U, V, W.
A seção 'Comportamento do Gás' está acessível quando o Add-On de análise Formfindung está ativado (licença necessária).
Parâmetros
Especifique o tamanho da carga de força, temperatura, deformação ou movimento rotacional. Em uma carga de flutuabilidade, você pode definir a densidade ambiente ρ (ver imagem Determinação da Densidade do Ar). Para cargas variáveis linearmente, estão disponíveis vários campos de entrada nos quais você pode descrever a carga volumétrica. O significado dos parâmetros é ilustrado no diagrama de carga.
Opções

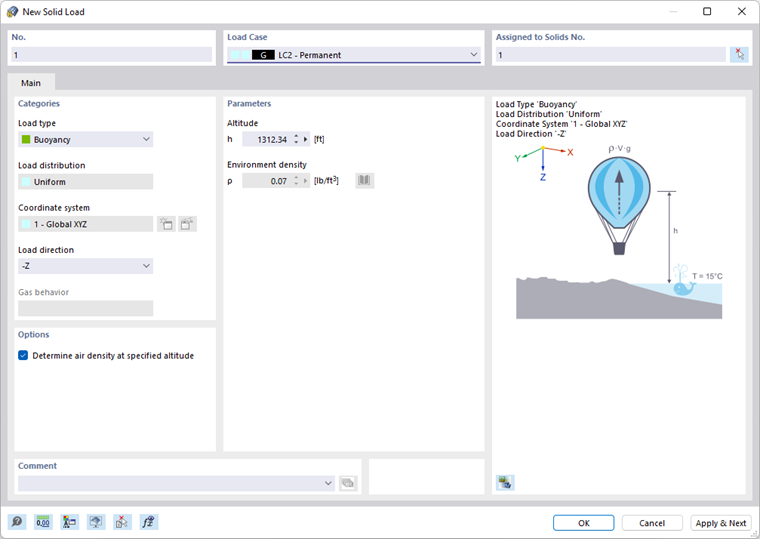

Esta seção só é exibida para o tipo de carga 'Flutuabilidade'. Se você ativar a caixa de seleção 'Determinar densidade do ar na altitude especificada', você pode deixar que o programa determine a densidade ambiente ρ a partir da altitude.
