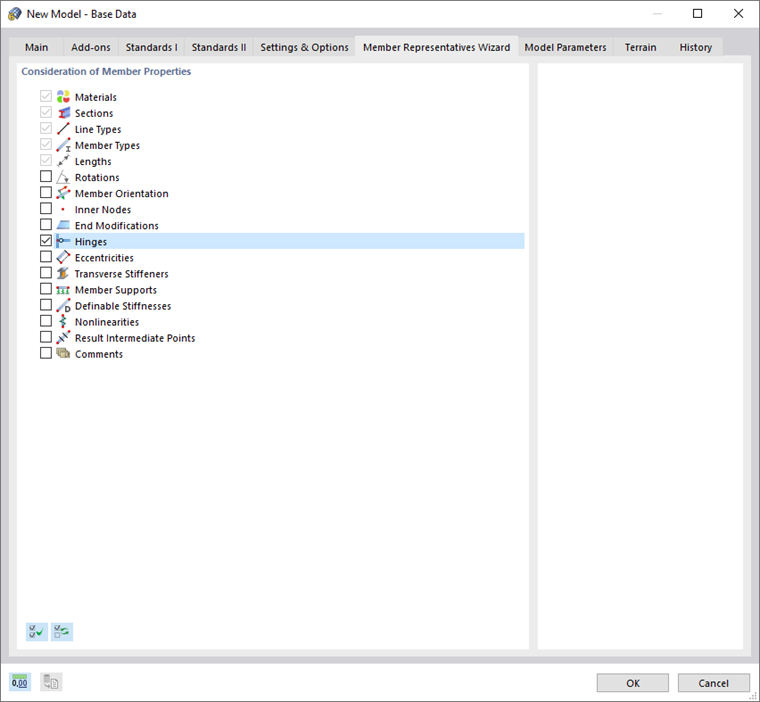

O separador Assistente de representantes de barras é exibido quando tiver ativado a caixa de selecção 'Representantes de barras' no Configurações e opções selecionou a caixa de seleção 'Representantes de barras'. Aqui pode introduzir as especificações segundo as quais as representantes para barras (ver capítulo representantes de barra ) são criadas.
Uma representante de barra é uma barra de modelo para objetos 1D com propriedades idênticas. O RFEM verifica as semelhanças em todas as barras no que diz respeito aos critérios material, secção, tipo de linha e barra e comprimento de barra e produz o resultado como uma lista (ver imagem # extbookmark manual |imagem025456 |Representantes de barra no navegador #). Os critérios mencionados estão predefinidos.
Na lista 'Consideração das propriedades da barra', pode definir outras condições para refinar os critérios para representantes de barra. Por exemplo, se activa as 'articulações', o RFEM cria uma representante para as barras de tipo semelhante sem articulações e uma (ou mais) representantes para as mesmas barras de tipo semelhante com propriedades de articulação específicas.
