Estrutura

Ajustes de objeto

O ajuste do objeto facilita a modelação quando colocar linhas, barras e superfícies. Além dos nós, podem ser utilizados vários pontos de ajuste nos objetos.

Como "Padrão", os nós, centros e pontos de grelha de linhas são ativados como pontos de ajuste. Por exemplo, quando coloca o cursor numa nova linha que se aproxima de um objeto, aparecem os símbolos atribuídos. Estas encontram-se descritas na {%>

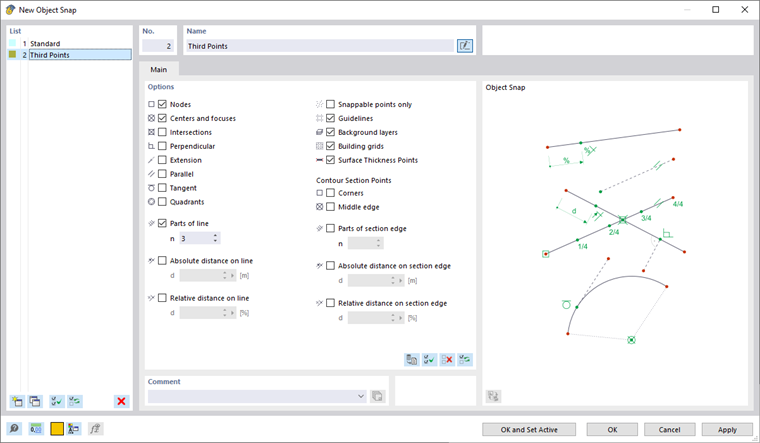

Utilize as caixas de seleção na secção de diálogo 'Opções' para controlar quais os pontos de ajuste que devem estar activos:

Objeto Pontos de ajuste
Nós Nós livres e nós de linhas
Pontos centrais e focos Quando desloca o cursor perto do centro de uma linha, do foco de uma curva ou do centro de uma superfície ou sólido, este ajusta-se na posição correspondente.
Interseções Pontos de intersecção de duas linhas que não têm um nó em comum
Perpendicular Ligação perpendicular a uma linha
Ampliação Ligação à linha reta de uma linha pré-selecionada (brevemente tocada pelo cursor)
Lado a lado Colocar uma linha paralela: Após definir o nó inicial, mova o cursor sobre uma linha do padrão. Assim que o cursor se aproximar de um possível nó final da nova linha de forma que fique paralelo ao padrão, aparece o símbolo de paralela nas linhas.
Tangente Ponto de contacto de uma linha no arco circular
Quadrantes Posições para divisão de um círculo em quartos de ponto
Partes Posições para divisão das linhas: Quando desloca o cursor sobre uma linha, este é ajustado nas divisões 'n' definidas. A partição é exibida como fração sobre o cursor.
espaçamento Posições para divisão das linhas em distância absoluta ou relativa: Quando desloca o cursor sobre uma linha, este é ajustado a uma distância 'd' definida a partir do inicio e fim da linha.
Só pontos ajustáveis Colocar nós apenas em objetos já definidos, não no plano de trabalho
Linhas auxiliares Interseção de duas {%>
camadas de fundo Interseções de duas linhas de {%>
Grelha de edifício Intersecções de duas linhas de uma {%>
Pontos de espessura da superfície Pontos para espessuras de superfície perto dos nós de definição de linhas (não para representação de modelos de linhas)

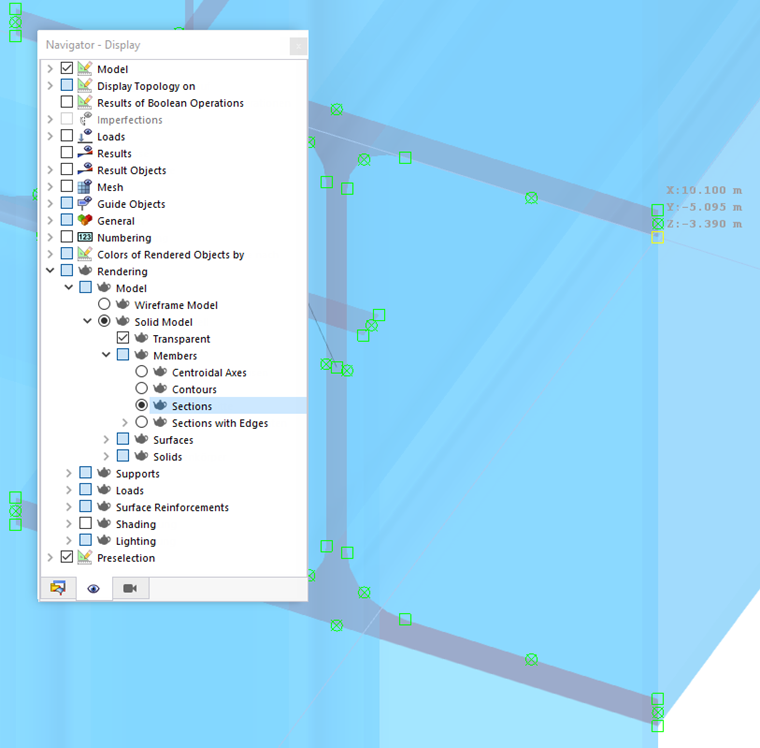

As opções para os 'pontos de corte de contorno' oferecem possibilidades de ajuste para posições na secção representada, tais como cantos, bordas ou distâncias relacionadas com os cantos nas bordas da seção. Os pontos de ajuste aparecem perto dos nós de definição de linhas.

Sugestão

Ative a opção de representação Secções ou Secções com bordas no 'Navegador – Mostrar'.

Barra de ferramentas CAD

Na barra de ferramentas CAD por baixo das tabelas, é possível activar ou desactivar o ajuste dos objectos, bem como as funções de ajuste individuais.

Os botões tem as seguintes funções:

  1. table.uni #

largura=10%|largura=80%
Ajustar a grelha |Desativa a função de ajuste para Pontos de grelha ativado e desativado
ajuste de objeto |Ativa e desativa ajuste de objeto
Ajustar a nós |Ajustar a nós livres e nós de linhas
Ajustar a centros e focos |Ajustar a centros e focos
Ajustar a interseções |Ajustar a interseções
Ajustar a perpendiculares |Ajustar aos pontos perpendiculares
Ajustar a extensões |Ajustar a extensões
Ajustar a paralelas |Ajustar às linhas paralelas
Ajustar a tangentes |Ajustar a tangentes
Ajustar a quadrantes |Ajustar aos quadrantes do círculo
Ajustar aos pontos de divisão |Ajustar a pontos de divisão de linhas
Ajustar à distância absoluta |Ajustar às posições das linhas com distância absoluta
Ajustar em distância relativa |Ajustar a posições de linhas com distância relativa
Ajustar só aos pontos ajustáveis |Ajustar só aos pontos ajustáveis
Ajustar à grelha de um edifício |Ajustar aos pontos de interseção da grelha de um edifício
Ajustar a linhas auxiliares |Ajustar aos pontos de interseção de linhas auxiliares
Ajustar às camadas de fundo |Ajustar aos pontos de intersecção das camadas de fundo
Ajustar a pontos de espessura da superfície |Ajustar a pontos de espessura da superfície

  1. /#
