Aplicando o método dos elementos finitos, os resultados são determinados para os nós da malha de EF. Estes valores nodais são suavizados pelo método de interpolação para que possa ver uma distribuição contínua das forças internas, deformações ou tensões no gráfico.

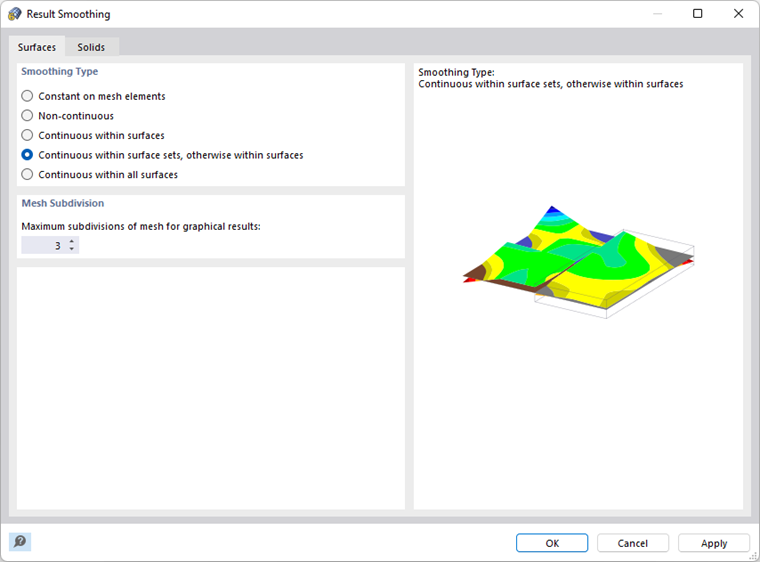

Para abrir as configurações para a suavização de resultados, clique em Suavização de resultados no menu Calcular. Na caixa de diálogo 'Suavização de resultados', pode ajustar a suavização para resultados de superfícies e sólidos.
Superfícies
O separador Superfícies controla se e como os resultados da superfície são interpolados.
Tipo de suavização
As opções individuais são ilustradas pelo exemplo a seguir.

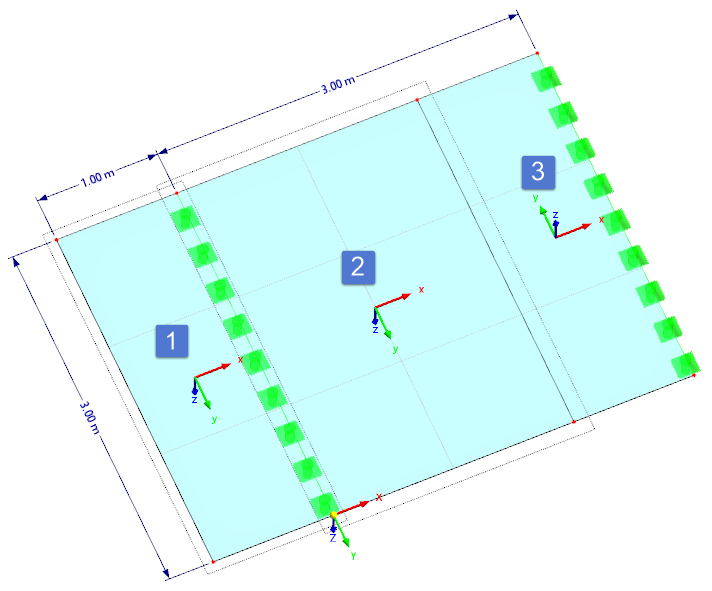

Uma chapa de aço com uma espessura de 3 cm, incluindo a consola, está apoiada simplesmente em duas linhas. A placa não é modelada por uma superfície completa, mas sim por três superfícies com as mesmas propriedades colocadas lado a lado. Os eixos z locais das superfícies entre os apoios (n.ºs 2 e 3) estão direccionados em direções opostas. As duas superfícies na área de apoio (nº 1 e nº 2) com eixos alinhados são combinadas num conjunto de superfícies.
A chapa de aço é estressada apenas pelo seu peso próprio. O comprimento de EF é de 1 m. Este tamanho de elemento certamente não fornece resultados precisos; destina-se apenas a ilustrar as exibições de resultados das suavizações individuais.

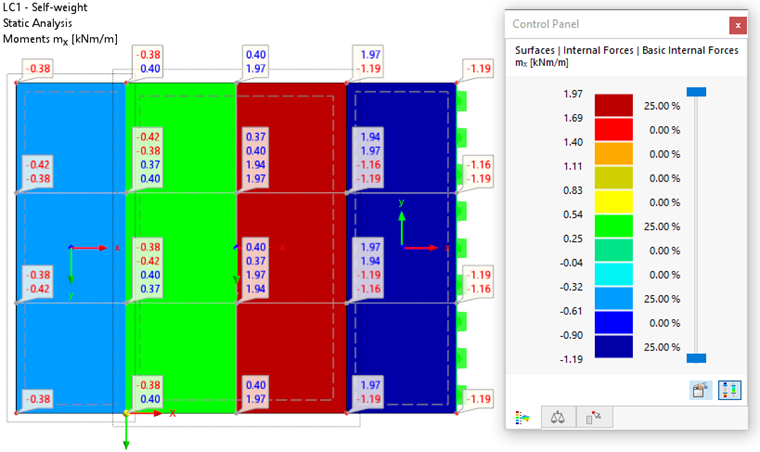

Contante nos elementos da malha
É calculada a média dos valores dos nós de EF e apresentados como distribuições constantes em cada elemento. Este tipo de suavização de resultados é recomendado para modelos de material plástico.

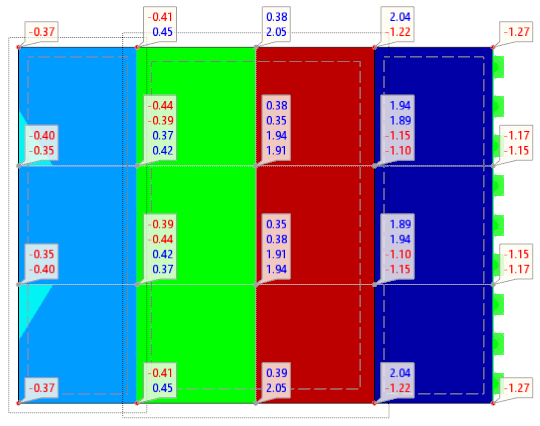

Não contínuo
O visor apresenta os valores dos nós de EF resultantes dos deslocamentos e rotações de cada elemento individual. Portanto, diversos valores são exibidos para cada nó de EF.
Para a visualização gráfica, é posicionada uma superfície através dos valores de canto de cada elemento. Como os resultados dos elementos adjacentes não são considerados, existe uma distribuição descontínua (ver superfície em consola).

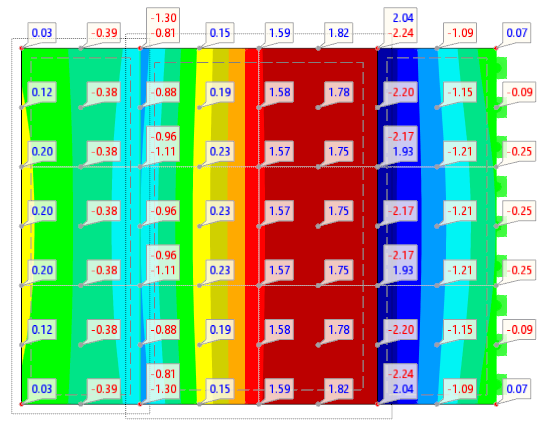

contínuo numa superfície
Os resultados nos pontos de grelha mostram como os valores dos nós de EF são interpolados. A média termina na fronteira da superfície. Isso pode levar a descontinuidades entre superfícies adjacentes; por exemplo, ao longo da área de apoio de uma superfície em consola. No entanto, a separação está correta para os resultados entre os apoios, porque os momentos das duas superfícies têm sinais algébricos diferentes.

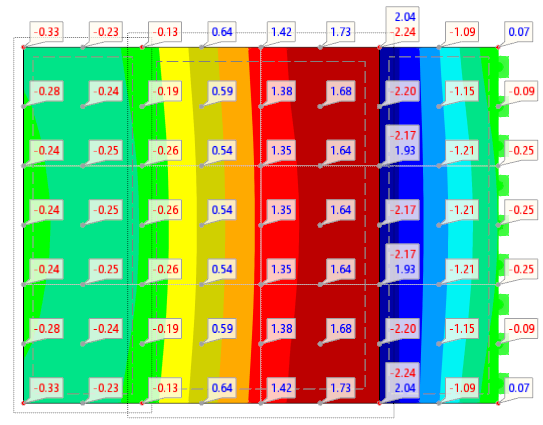

Contínuo nos conjuntos de superfícies, caso contrário nas superfícies
É calculada a média dos valores dos nós de EF separadamente para cada superfície. Se existem conjuntos de superfícies, a interpolação também tem em consideração as áreas adjacentes das superfícies incluídas no conjunto de superfícies. Assim, como apresentado no exemplo, é determinado o efeito contínuo das superfícies na área de apoio.
Esta opção de suavização encontra-se definida por defeito porque na maioria dos casos providencia os melhores resultados.

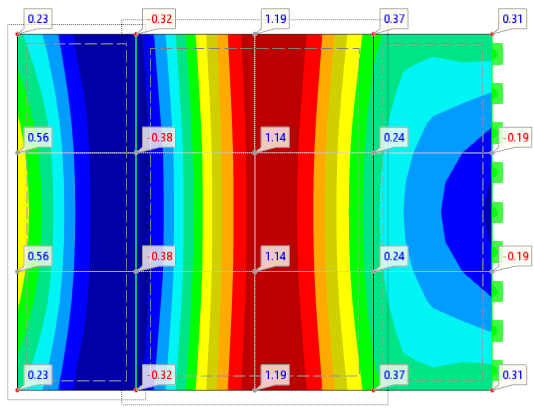

Contínuo em todas as superfícies
Este modo de visualização calcula a média dos valores além dos limites da superfície. Isto leva a uma distribuição contínua entre superfícies adjacentes, o que não é correto para o nosso exemplo.
Para este tipo de representação, cada das seguintes condições tem de ser cumprida para evitar a exibição de diagramas de resultados incorretos:
- Os sistemas de eixos das superfícies estão alinhados na mesma direção.
- No máximo, duas superfícies são adjacentes entre si.
- As superfícies integram um plano.
- A linha de fronteira não tem articulação de linha.
Subdivisão da malha
As 'subdivisões máximas da malha' descrevem a precisão com que as distribuições gráficas nos elementos finitos são determinadas.
No exemplo a seguir, as curvas dos momentos de área mx com as divisões '0' e '3' são comparadas.

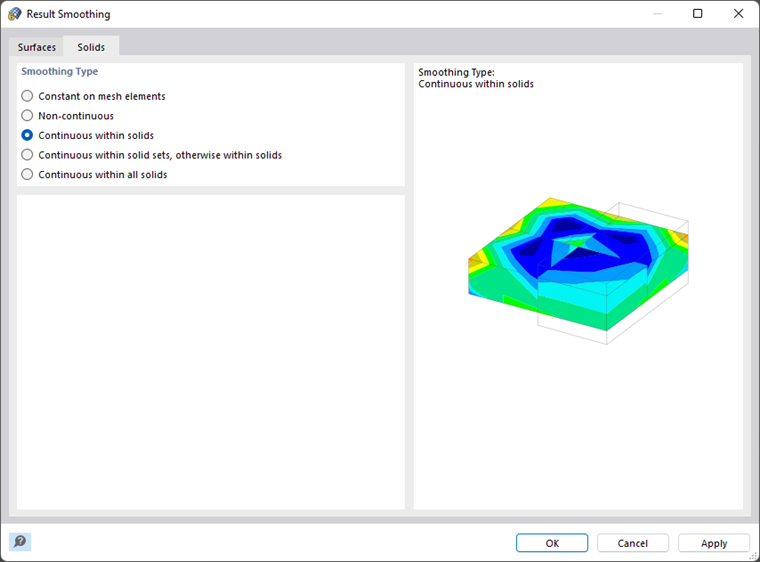

Sólidos
O separador Sólidos controla se e como os resultados disponíveis nas superfícies de contorno do sólido são interpolados.
As funções das opções disponíveis na secção de diálogo 'Tipo de suavização' correspondem às funções descritas para Surfaces.
