Estrutura

Conjuntos de superfícies

Com um conjunto de superfícies, pode combinar superfícies e tratá-las como uma unidade; por exemplo, para aplicar cargas sobre todas as superfícies ou para dimensionar superfícies contínuas.

Informação

Pode criar rapidamente um conjunto de superfícies seleccionando as superfícies relevantes por selecção múltipla (por janela ou mantendo premida a tecla Ctrl). De seguida, no menu de atalho de uma destas superfícies, selecione a função Criar conjunto de superfícies.

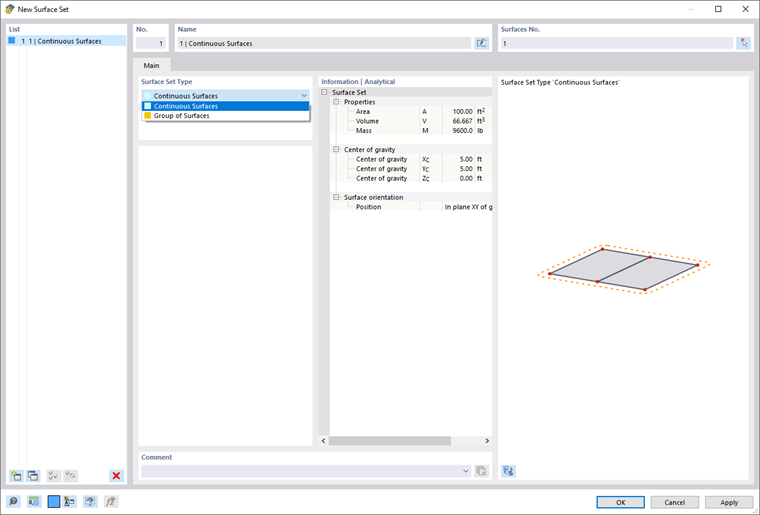

Tipo de conjunto de superfícies

O tipo de conjunto de superfícies descreve a forma como as superfícies são agrupadas. Estão disponíveis dois tipos para seleção na lista.

Superfícies contínuas

Todas as superfícies estão continuamente ligadas entre si. A linha de fronteira de uma superfície representa exatamente a linha de fronteira de uma superfície a mais, podendo ser ligadas no máximo duas superfícies a cada superfície.

Grupo de superfícies

Um grupo de superfícies é constituído por superfícies ligadas que podem ramificar-se. Assim, a linha de fronteira de uma superfície também pode ser utilizada por várias superfícies de ligação. O dimensionamento de grupos de superfícies só é possível de forma limitada.
