Urdidura

No navegador, define as deformações a serem exibidas nas superfícies. A tabela lista as deformações para cada superfície de acordo com as especificações definidas no Gestor de tabela de resultados . Aqui também pode controlar quais os valores extremos que são apresentados.

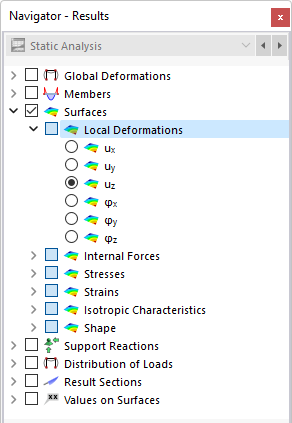

Selecionar deformações de superfície locais no Navegador
Selecionar deformações de superfície locais no Navegador

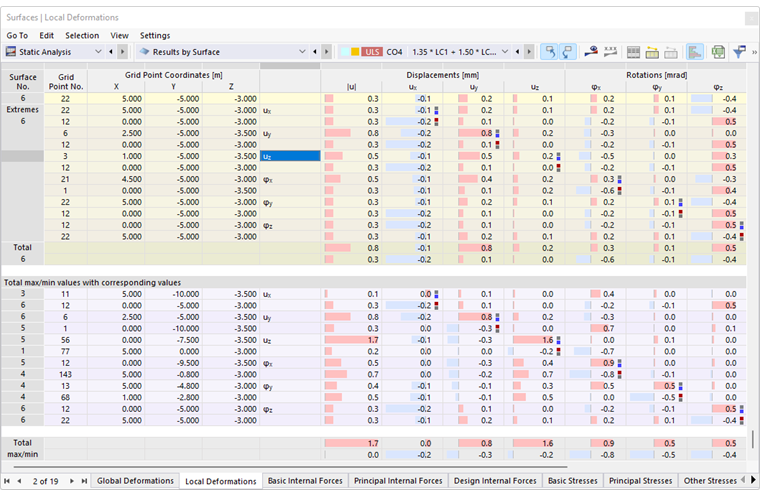

Deformações locais de superfícies na tabela
Deformações locais de superfícies na tabela

O A imagem Resultados por superfície na tabela mostra a tabela com as deformações globais da superfície. Estas referem-se aos eixos X, Y e Z. Os resultados apresentados na imagem {%> banner {| | style="width:10%;"| | style="width:80%;"|u | |Valor absoluto do deslocamento total |- | style="width:10%;"|ux | style="width:80%;"|Deslocamento na direcção do eixo local x |- | style="width:10%;"|uy | style="width:80%;"|Deslocamento na direção do eixo local y |- | style="width:10%;"|uz | style="width:80%;"|Deslocamento na direcção do eixo local z |- | style="width:10%;"|φx | style="width:80%;"|Rotação em torno do eixo local x |- | style="width:10%;"|φy | style="width:80%;"|Rotação em torno do eixo local y |- | style="width:10%;"|φz | style="width:80%;"|Rotação em torno do eixo local z |}

Ao analisar superfícies curvas, os eixos da superfície referem-se aos eixos dos elementos finitos (ver imagem Mostrar sistema de eixos EF ). ==== Estado de deformação do modelo ==== O botão de lista na barra de ferramentas permite-lhe exibir a forma do modelo real em diferentes estados de deformação. image050167">

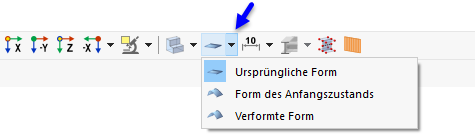

Selecionar a forma do modelo
Selecionar a forma do modelo

As funções dos botões são descritas no manual Resultados por nó capítulo. Note que as deformações são escaladas fixamente pelo fator 1,00.
