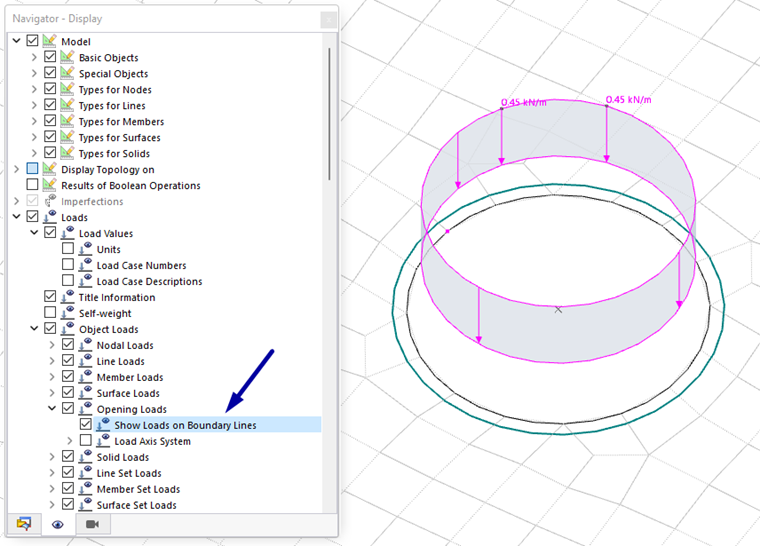

As cargas de abertura são forças que atuam nas aberturas das superfícies. Isso permite modelar uma carga de superfície disponível na área de uma abertura, como o carregamento em uma escotilha. A carga é distribuída nas linhas de fronteira da abertura.
Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.
Categorias
O 'tipo de carga' só pode ser uma força que atua de forma uniforme ou linearmente variável na área da abertura.
Na lista ' Distribuição de carga ', estão disponíveis duas opções para seleção:
- Uniforme/trapezoidal: A carga está com magnitude constante. É aplicada como carga trapezoidal às linhas de fronteira de uma abertura retangular.
- Linear/trapezoidal: A carga de superfície é distribuída de forma linear variável. Na secção de diálogo ' Parâmetros ', pode especificar três nós de referência com os respetivos valores de carga. A carga é aplicada como uma carga trapezoidal às linhas de fronteira da abertura.
Sistema de coordenadas
A carga de superfície pode atuar perpendicularmente ao plano de carga (' Local z ') ou em relação ao sistema de coordenadas global XYZ. Em alternativa, pode selecionar um sistema de coordenadas definido pelo utilizador ou criar um novo.
Direção da carga
Se a carga de superfície não atua perpendicularmente ao plano de carga, mas na direção de um eixo global, a lista oferece diferentes opções.
A carga de superfície pode ser relacionada com a área real (como uma carga de peso) ou a área projetada (como uma carga de neve). A direção da carga é ilustrada no esquema de diálogo.
Parâmetros
Insira a magnitude da carga de superfície uniforme. Se a carga é linearmente variável, pode definir o número de três nós com as cargas atribuídas. Utilize o botão
para selecionar os nós graficamente na janela de trabalho.
Opções
Com a caixa de seleção ' Suavizar carga concentrada ', é possível suavizar cargas pontuais que podem ocorrer no caso de geometrias complexas no curso da distribuição de carga. Assim, as cargas concentradas serão distribuídas para linhas adjacentes.
