Ao modelar, tem a opção de definir uma linha perpendicular a partir de um nó ou qualquer ponto até uma linha. Pode aceder a esta função através do menu Ferramentas → Modificar linhas → Criar linha perpendicular do ponto à linha (ver figura
Ferramentas de modelação
). Em alternativa, pode utilizar o botão
na barra de ferramentas CAD.

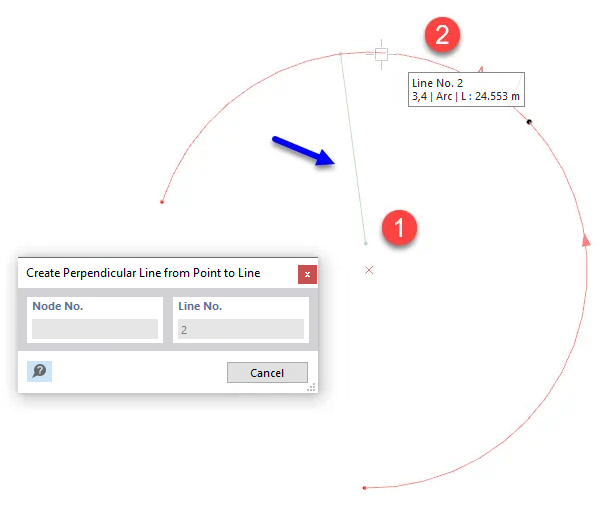

Clique sobre o nó ou qualquer ponto na janela de trabalho. Assim que desloca o cursor do rato sobre uma linha, é possível ver a perpendicular a esta linha na pré-visualização. Quando são possíveis diversas linhas perpendiculares, como para um arco, a perpendicular é criada no ponto da linha selecionada que se encontra mais próximo do cursor do rato.
