Sólidos de contacto

Um sólido de contacto permite controlar as forças que são transferidas entre superfícies paralelas e a forma como isso acontece.

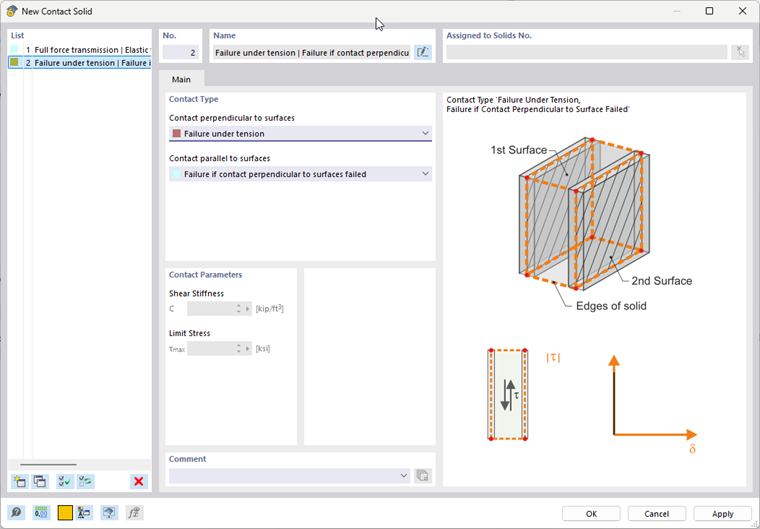

01 Caixa de diálogo "Novo sólido de contacto"

Tipo de contacto

Nesta secção de diálogo, pode definir as forças transferidas entre os sólidos.

Na lista 'Contacto perpendicular às superfícies', pode selecionar as seguintes opções:

• Transmissão total de forças
• rotura para tração
• rotura sob compressão

Desta forma, é possível controlar, por exemplo, que uma placa de extremidade só transfere forças de compressão e que os elementos de barra absorvem forças de tração.

Os critérios de rotura por compressão ou tração são considerados no cálculo através de deformações dos nós da malha de EF sólido.

O 'Contacto paralelo às superfícies' pode ser definido independentemente das propriedades de contacto que actuam perpendicularmente às duas superfícies de contacto. As seguintes opções estão disponíveis para seleção na lista:

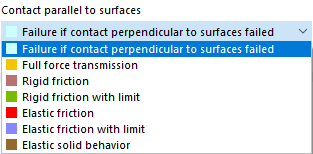

02 Selecione o contato paralelo às superfícies

Os critérios de contacto têm o seguinte significado:

alinhar = esquerda @ largura = 26%	alinhar = esquerda @ largura = 35%	alinhar = esquerda @ largura = 39%
Contacto	Gráfico	Descrição
Rotura se o contacto perpendicular às superfícies falhar	03	Se o sólido de contacto sob tração ou compressão falha, não são transmitidas forças de corte.
Transmissão total de forças	03	Todas as forças de corte são transmitidas.
Atrito rígido	05	A fricção rígida é eficaz imediatamente. A tensão de corte depende da tensão normal. O 'Coeficiente de fricção' μ tem de ser especificado.
Fricção rígida com limite	06	Assim que a 'tensão limite' τmax é atingida, a tensão não é mais aumentada pelo aumento da deformação, mas permanece constante.
Atrito elástico	07	O atrito mostra um comportamento elástico no qual a força de corte aumenta proporcionalmente à deformação. Não existe limite para a deformação. Introduza como parâmetros a 'rigidez ao corte' C (a força para mover uma área de 1 m2 por 1 m) e o 'coeficiente de atrito' μ.
Fricção elástica com limite	08	A força de corte aumenta proporcionalmente à deformação até que a tensão de corte permitida seja atingida. Então permanece constante. Introduza como parâmetros a 'rigidez ao corte' C e a 'tensão limite' τmáx.
Comportamento elástico sólido	09	As propriedades da transmissão do corte elástico podem ser descritas pelo parâmetro 'Rigidez ao corte' C.

Parâmetros de contacto

Nesta secção de diálogo, introduz os parâmetros que são necessários para a transferência das forças de contacto paralelas às superfícies. Os parâmetros de contato são ilustrados na tabela acima.
