Estrutura

Conjuntos de sólidos

Com um conjunto de sólidos, pode combinar sólidos e tratá-los como uma unidade, por exemplo, para aplicar cargas sobre todos os sólidos.

Informação

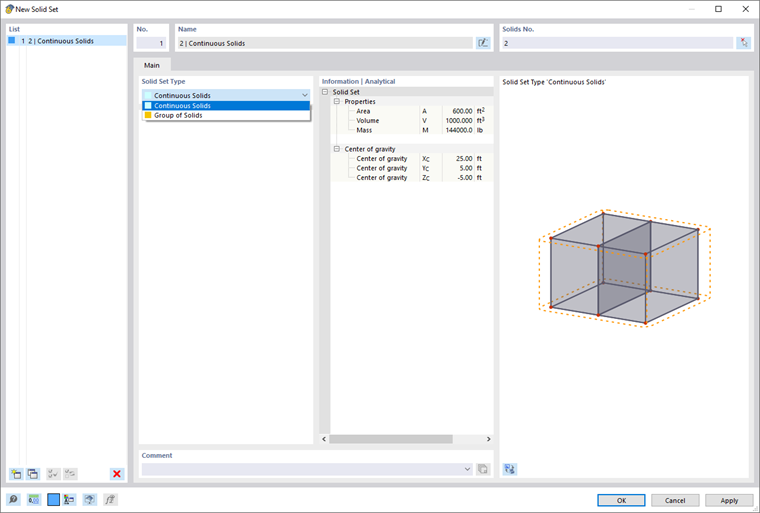

Você pode criar rapidamente um conjunto de sólidos selecionando os sólidos relevantes por seleção múltipla (por janela ou mantendo pressionada a tecla Ctrl). Em seguida, no menu de atalho de um desses sólidos, selecione a função Criar conjunto de sólidos .

Tipo de conjunto de sólidos

O tipo de conjunto de sólidos descreve a forma como os sólidos são agrupados. Estão disponíveis dois tipos para seleção na lista.

Sólidos contínuos

Todos os sólidos são continuamente encadeados. A superfície de contorno de um sólido representa a superfície de contorno de exatamente mais um sólido, com um máximo de dois sólidos podendo se conectar a cada sólido.

Grupo de sólidos

Um grupo de sólidos é constituído por sólidos ligados que podem se ramificar. Assim, também é possível ligar mais do que dois sólidos a um sólido.

Secção original
