Estrutura

Cargas de linha

Cargas lineares são forças, momentos ou massas que atuam nas linhas. As cargas de linha são semelhantes às {%>

Importante

Desde que uma barra é uma propriedade de uma linha, as cargas de linha também podem actuar sobre as barras. Contudo, a linha tem de pertencer a uma superfície. Cargas lineares não podem ser aplicadas a estruturas de pórticos puras.

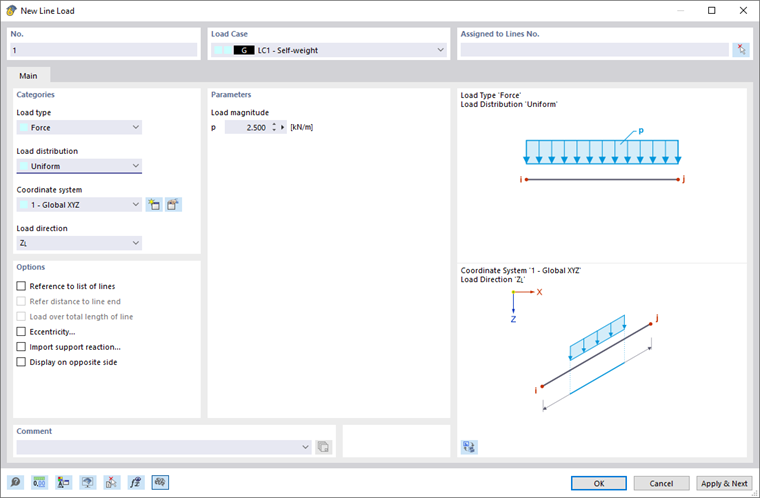

Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.

Categorias

Estão disponíveis as seguintes opções na lista 'Tipo de carga':

  • Força: A carga é uma quantidade direcionada ao longo da linha.
  • Momento: A carga é o produto da força mais o braço de alavanca.
  • Massa: A massa é a propriedade da matéria para Análises dinâmicas.

Importante

Para considerar a massa no cálculo, ative a opção Ativar massa na caixa de diálogo 'Configuração de análise estática' (ver imagem Configuração básica ).

A lista 'Distribuição de carga' oferece várias opções para exibir a disposição da carga.

O esquema de distribuição de carga é ilustrado no gráfico de diálogo superior. Na secção de diálogo 'Parâmetros', pode especificar os valores, distâncias e outros parâmetros da carga.

Na lista 'Sistema de coordenadas', define se a carga actua na direcção dos eixos da linha xyz locais ou dos eixos XYZ globais. Em alternativa, pode selecionar um sistema de coordenadas definido pelo utilizador ou criar um novo. O eixo local x representa o eixo longitudinal da linha. O eixo z encontra-se geralmente alinhado paralelamente com o eixo global Z.

Selecione a 'Direção da carga' na lista para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis para seleção os eixos locais x, y, z da linha, os eixos globais X, Y, Z ou os eixos definidos pelo utilizador U, V, W.

A carga de linha pode estar relacionada com o comprimento real (por exemplo, uma carga de peso) ou o comprimento projetado (por exemplo, uma carga de neve). A direção da carga é ilustrada no esquema de diálogo.

Informação

As cargas de linha mantém sempre a sua direcção original: Também quando calcula de acordo com a análise de segunda ordem ou das grandes deformações, as cargas definidas localmente não são ajustadas à torção da linha'.

Propriedades

Especifique o valor de carga da força, momento ou massa. Para cargas concentradas ou variáveis, estão disponíveis diversos campos de entrada onde pode descrever a carga de linha. O significado dos respetivos parâmetros está ilustrado no esquema de carga.

Informação

Um momento positivo atua no sentido horário sobre o eixo positivo correspondente. Os eixos globais de coordenadas na janela de trabalho ajudam o utilizador a definir o sinal. Para cargas definidas localmente, é possível exibir os eixos da linha com o botão Vista do modelo .

Quando define cargas concentradas ou trapezoidais, pode utilizar o botão Entrada relativa/absoluta para alternar entre as entradas relativas e absolutas para as distâncias.

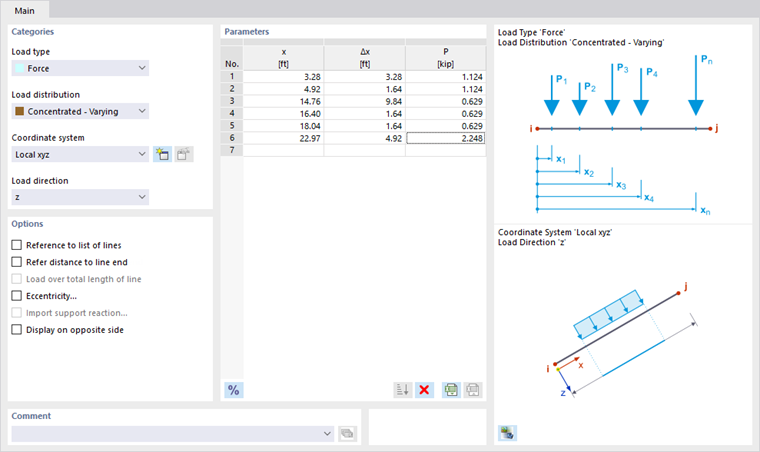

Para cargas variáveis, está disponível uma tabela para descrever as posições x da carga através dos correspondentes valores de carga.

Opções

Geralmente, a carga actua separadamente em cada uma das linhas que define na secção de diálogo 'Atribuído às linhas'. Se seleciona a caixa 'Referente à lista de linhas', a carga de linha actua sobre o comprimento total das linhas: No caso de cargas trapezoidais, o RFEM não aplica os parâmetros a cada linha, mas sim a todas as linhas da lista como um todo (ver figura Carga trapezoidal ).

Informação

A 'lista de linhas' permite aplicar cargas através das linhas sem definir um conjunto de linhas.

A caixa de selecção 'Distância de referência ao final da linha' apenas está acessível para cargas que não actuam sobre o comprimento total da linha. Se esta opção está ativada, é possível especificar as distâncias em relação ao final da linha na secção de diálogo 'Parâmetros'.

Ao definir cargas trapezoidais, pode utilizar a caixa de selecção 'Carga sobre o comprimento total da linha' para controlar se a carga linearmente variável está disposta continuamente a partir do inicio e fim da linha.

A caixa de seleção 'Excentricidade' está disponível para o tipo de carga 'Força'. Se o selecciona, pode definir uma ação de carga excêntrica no Separador Excentricidade da força . Introduz o desvio da carga no inicio e fim da linha. As distâncias ey e ez referem-se aos eixos de linha locais.

Ao seleccionar a caixa de selecção 'Importar reação de apoio', o separador Importar reação de apoio fica disponível na caixa de diálogo. A distribuição de carga é definida automaticamente como 'Variável' para que a distribuição de cargas corresponda à reação de apoio ao longo da linha. Contudo, se pretende uma distribuição constante, define a distribuição de carga para 'Uniforme - Total' na lista.

Pode influenciar a visualização dos vectores de carga com a opção 'Mostrar no lado oposto'.

Importar reação de apoio

O separador Importar reação de apoio permite-lhe importar a força de apoio ou o momento de apoio de uma linha de outro modelo como carga. Por exemplo, pode analisar lajes de piso 2D transferindo as cargas de piso para piso.

Importar do modelo

Na lista 'Nome do modelo', seleccione o modelo a partir do qual pretende importar uma reação de apoio ("modelo original"). Este modelo deve estar localizado no mesmo projeto Dlubal e deve ter um ID de modelo diferente (ver Parâmetros do modelo ).

Importar do carregamento

Todos os casos de carga e combinações de carga disponíveis no modelo original estão disponíveis para selecção na lista. As combinações de resultados e as situações de dimensionamento não estão disponíveis porque as reações de apoio envolventes não podem ser importadas. Utilize o botão da lista Lista de filtros para filtrar as entradas (ver figura acima).

Não importa se os resultados do caso de carga ou da combinação de cargas estão disponíveis no modelo original. Durante o cálculo, os resultados relevantes são determinados automaticamente em segundo plano.

Informação

A carga de reação está ligada à carga de apoio do modelo original. As alterações subsequentes no modelo original são adotadas automaticamente no modelo de destino. Desta forma, é possível interligar os modelos do mesmo projeto.

Importar da linha

Na lista, seleccione o número da linha apoiada cuja força de apoio ou momento de apoio pretende importar. Com o {%>

Direção da carga

Seleccione o eixo global ou o eixo de linha local cujo componente da reacção de apoio é para ser considerado durante a importação.

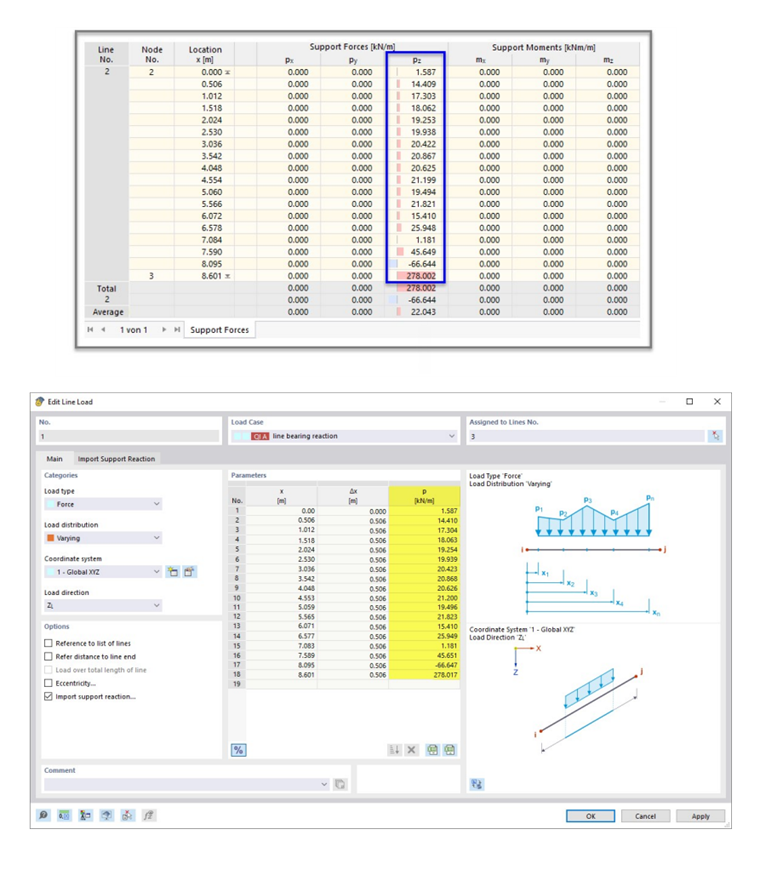

Após o cálculo, é possível verificar os valores de carga importados no separador 'Geral'.
