Refinamentos de malha de nós

Os refinamentos de malha de nós afetam a geração da malha de EF. Utilize o refinamento de malha nodal para obter uma discretização ajustada na área de refinamento em torno do nó, uma vez que pode ser necessário em áreas de canto ou ao ligar barras a superfícies.

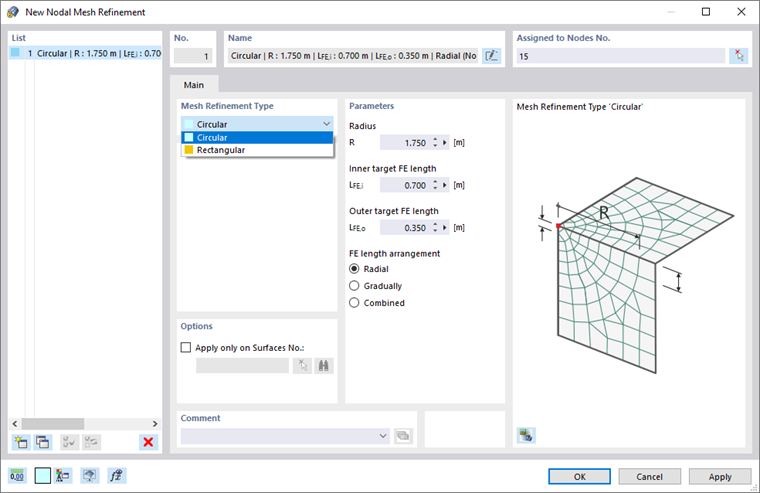

Caixa de diálogo "Novo refinamento de malha nodal"

Tipo de refinamento de malha

Existem duas opções para a forma geométrica da área de refinamento:

• Circular
• Retangular

Os tipos incluindo os parâmetros são representados simbolicamente no gráfico de diálogo.

Parâmetros

Para um tipo "circular" , especifique o "raio" do refinamento, bem como o 'comprimento do EF alvo' no centro e na extremidade do círculo. O comprimento do EF exterior geralmente corresponde ao tamanho da malha global.

Para um tipo "retangular", insira o 'comprimento lateral' da área de refinamento em forma de cubo, bem como o 'comprimento interno do EF alvo' de acordo com a ilustração. Iniciando com o comprimento interior, o tamanho da malha de EF é duplicado passo a passo até ser alcançado o tamanho global da malha. Em seguida, o tamanho global da malha de EF é aplicado novamente. Assim, é possível que a área de refinamento seja inferior ao comprimento lateral especificado. Neste caso, um refinamento circular pode ser a solução. Em alternativa, pode definir a área como uma superfície separada e atribuir um Refinamento de malha de superfície.

Para refinamentos circulares, pode utilizar a 'disposição do comprimento de EF' para controlar o tamanho da malha de EF expandindo de dentro para fora:

• Radial: A expansão da área de refinamento é uniforme de dentro para fora.
• Gradualmente: O refinamento é realizado passo a passo para áreas do mesmo tamanho de malha.
• Combinado: A malha é gerada através de uma combinação de ajuste radial e gradual.

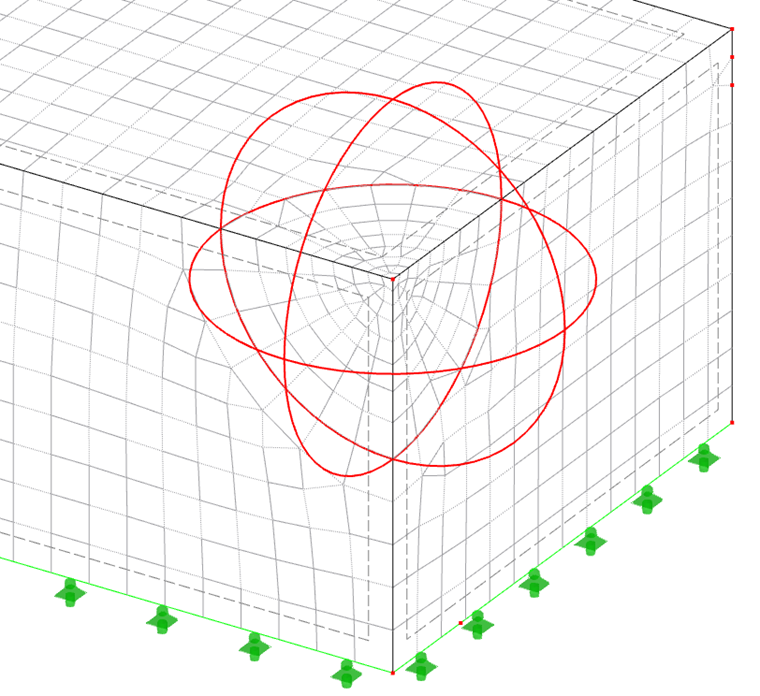

Refinamento de malha circular com disposição de comprimento de EF radial

Opções

A área de refinamento em torno do nó estende-se em todas as direções espaciais (ver Figura Refinamento de malha circular). Se pretende que apenas superfícies em particular sejam afetadas pelo refinamento, selecione a opção "Aplicar apenas nas superfícies nº." Depois, pode introduzir os números das superfícies ou determine-os graficamente utilizando o botão.
