Konstrukcja

Wolne obciążenia prostokątne

Wolne obciążenie prostokątne jest to stałe lub liniowo zmienne obciążenie powierzchniowe działające na prostokątny obszar powierzchni, który można dowolnie zdefiniować.

Z listy należy wybrać 'Przypadek obciążenia', do którego ma zostać przypisane obciążenie.

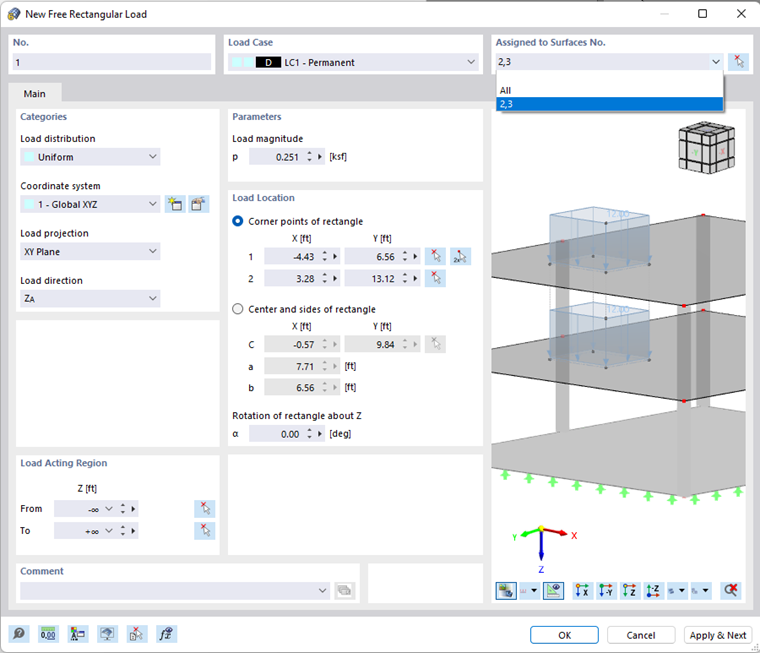

W sekcji 'Przypisane do powierzchni' można kontrolować wpływ obciążenia prostokątnego. Na liście dostępnych jest kilka opcji do wyboru (zob. rysunek Nowe wolne obciążenie prostokątne):

  • "Puste": Obciążenie nie działa na żadną powierzchnię.
  • Wszystkie: Obciążenie zostaje przyłożone do wszystkich powierzchni przecinanych prostopadle do płaszczyzny rzutowania, począwszy od miejsc obciążenia.
  • "Numer": Obciążenie działa tylko na powierzchnie o podanych numerach.

Główne

Zakładka Główne umożliwia zarządzanie podstawowymi parametrami obciążeń.

Kategorie

Na liście 'Rozkład obciążenia' do wyboru dostępne są następujące opcje:

  • Równomierny: Obciążenie powierzchniowe działa ze stałą wielkością.
  • Liniowy w X/Y/Z: Obciążenie ma liniowo zmienną wielkość w kierunku osi globalnej.
  • Zmienny w Z: Obciążenie działa w kierunku Z ze zmienną wielkością, którą można dowolnie opisać w tabeli w zakładce Zmiennne w kierunku Z.
  • Zmienny na obwodzie: Obciążenie działa wzdłuż obwodu ze zmienną wielkością, którą można dowolnie opisać w tabeli w zakładce Zmienne na obwodzie.
  • Zmienny w Z i na obwodzie: Obciążenie działa w kierunku Z oraz wzdłuż obwodu ze zmienną wielkością, którą można dowolnie opisać w Zmienne w kierunku Z i Zmienne na obwodzie.

Jeżeli obciążenie prostokątne nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać z listy lub utworzyć nowy układ współrzędnych zdefiniowany przez użytkownika.

Na liście 'Rzutowanie obciążenia' należy wybrać, na którą z globalnych płaszczyzn (XY, YZ lub XZ) ma być rzutowane obciążenie. Zaczynając od punktów położenia obciążenia, program RFEM "konstruuje" proste prostopadłe do tej płaszczyzny rzutowania. Punkty definicji obciążenia prostokątnego wynikają z punktów przecięcia tych prostych z powierzchniami.

Informacje

Płaszczyzna rzutowania nie może być prostopadła do żadnej powierzchni, na którą działa obciążenie.

Aby określić kierunek działania obciążenia, należy wybrać z listy 'Kierunek obciążenia'. W zależności od układu współrzędnych do wyboru dostępne są lokalne osie powierzchni x, y, z, globalne osie X, Y, Z lub osie U, V, W zdefiniowane przez użytkownika.

Ciężar własny obiektu stanowi obciążenie działające na rzeczywistą powierzchnię. Obciążenie śniegiem odnosi się natomiast do powierzchni rzutowanej.

Parametry

Określ 'Wielkość obciążenia' siłą. W przypadku obciążenia liniowo zmiennego należy wprowadzić dwie wartości obciążenia.

Położenie obciążenia

Dostępne są dwie opcje definiowania wymiarów obciążenia prostokątnego:

  • Zdefiniowanie 'Punktów narożnych prostokąta' poprzez wprowadzenie odpowiednich współrzędnych. Za pomocą przycisku Wybierz Indywidualnie można również zdefiniować oba punkty graficznie.
  • Podanie 'Środka prostokąta' oraz jego boków poprzez zdefiniowanie punktu środkowego C oraz długości boków a i b.

W razie potrzeby można aktywować "Obrót prostokąta względem osi Z". Dodatni kąt α powoduje obrót obciążenia prostokątnego zgodnie z ruchem wskazówek zegara wokół dodatniej osi.

Informacje

W przypadku zastosowania imperfekcji w postaci wstępnie zdeformowanego modelu ( Odkształcenie statyczne lub wyboczenie) może się zdarzyć, że część obciążenia będzie leżeć poza zdefiniowanym obszarem oddziaływania i nie zostanie uwzględniona.

Obszar działania obciążenia

Jak opisano powyżej, obciążenie działa na powierzchnie przecięte prostopadle do płaszczyzny rzutowania, zaczynając od punktu położenia obciążenia. Jeżeli w sekcji do powierzchni zaznaczono opcję 'Wszystkie', można tutaj ograniczyć wpływ obciążenia za pomocą kryteriów geometrycznych.

Domyślnie obciążenie działa w sposób nieograniczony w przedziale od -∞ do +∞. Za pomocą pól wprowadzania 'Od' i 'Do' można zredukować wpływ obciążenia do określonych stref.

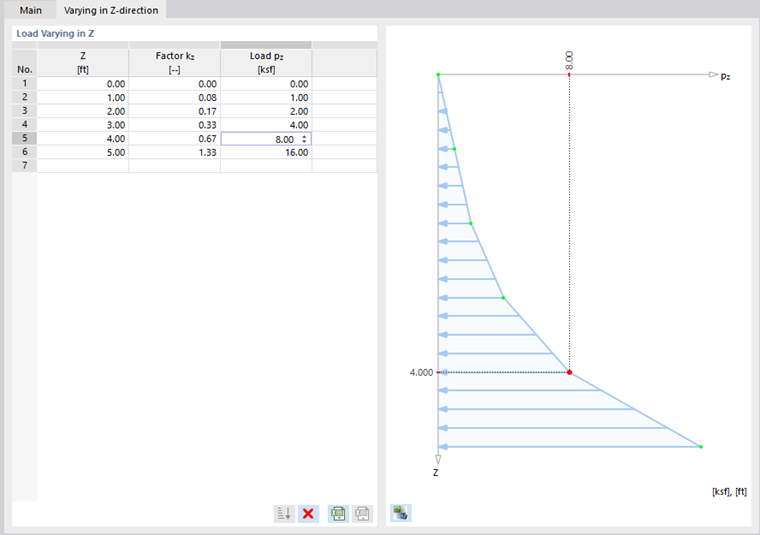

Zmienne w kierunku Z

Zakładka Zmienne w kierunku Z jest dostępna w przypadku obciążeń 'Zmienne w Z' oraz 'Zmienne w Z i na obwodzie'.

W zakładce tej można opisać współrzędne Z wraz z odpowiednimi wartościami obciążenia w tabeli.

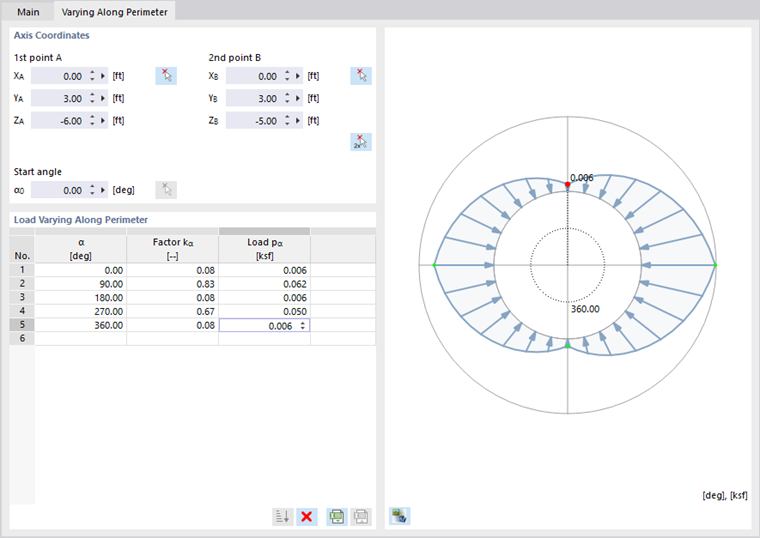

Zmienne na obwodzie

Zakładka Zmienne na obwodzie jest dostępna w przypadku obciążeń typu: 'Zmienne na obwodzie' oraz 'Zmienne w Z i na obwodzie'.

Wprowadź 'współrzędne osi' dwóch punktów, aby zdefiniować początkową pozycję obciążenia. Punkty można określić graficznie za pomocą przycisku Wybierz Indywidualnie . W sekcji 'Obciążenie zmienne na obwodzie' można następnie opisać kąty α wraz z odpowiednimi wartościami obciążenia w tabeli.
