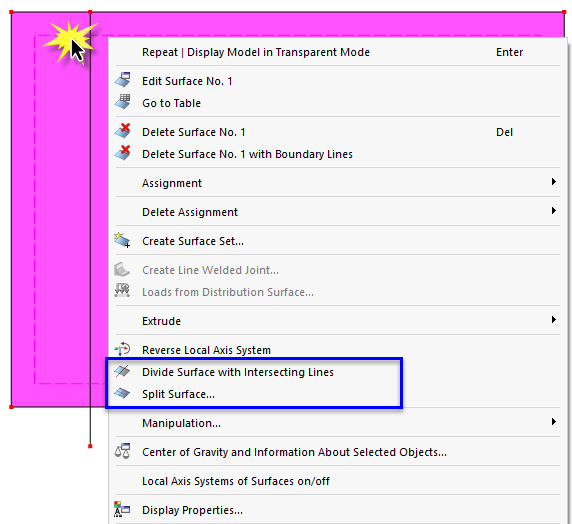

Aby podzielić powierzchnię, program oferuje dwie funkcje, które są dostosowane do warunków topologicznych. Kliknij powierzchnię prawym przyciskiem myszy, aby wywołać menu kontekstowe.
Podział powierzchni przecinającymi liniami
Funkcja Podział powierzchni przecinającymi liniami pozwala przedstawić obszary powierzchni ograniczone liniami jako oddzielne powierzchnie. Linie muszą przy tym leżeć w płaszczyźnie powierzchni.
RFEM tworzy w powierzchni otwory i wypełnia je nowymi powierzchniami. Grubość i materiał są przejmowane z powierzchni pierwotnej. Następnie można odpowiednio dostosować te właściwości.

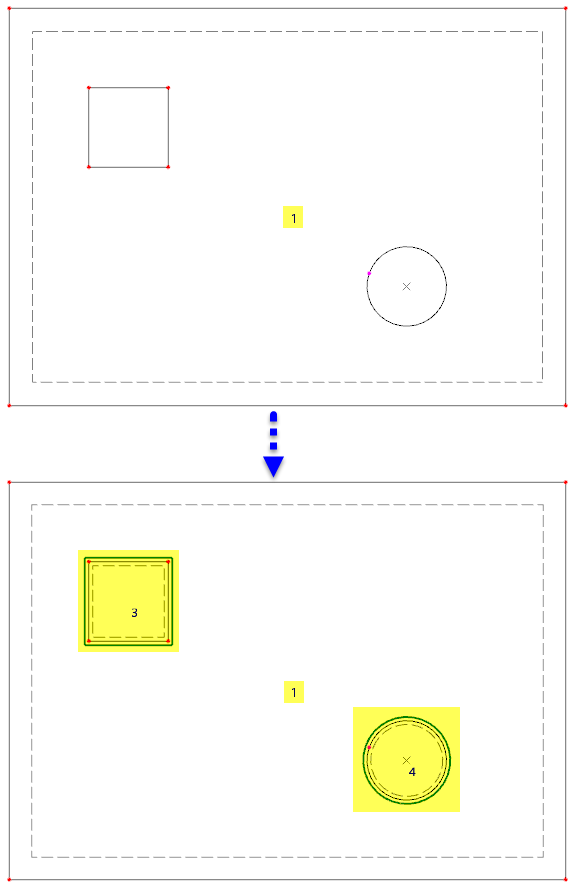

Poniższy rysunek przedstawia płytę fundamentową z dwoma zintegrowanymi obszarami, które powstają w wyniku podziału jako nowe powierzchnie.
Podział powierzchni
Funkcja Podział powierzchni umożliwia podzielenie powierzchni na mniejsze powierzchnie. Ta opcja jest dostępna nie tylko dla powierzchni płaskich, ale także dla czworoboków, powierzchni obrotowych oraz rur.

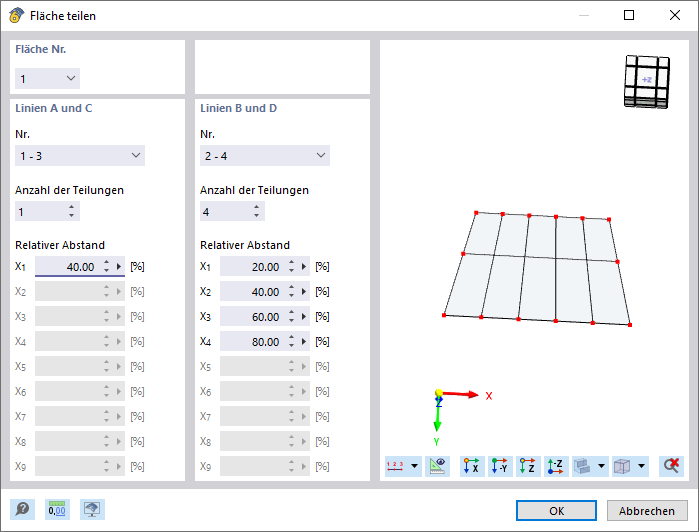

W oknie dialogowym 'Podział powierzchni' wyświetlany jest podgląd podziału, który obrazuje parametry. Po zmianie liczby podziałów dla obu par linii krawędziowych 'Linie A i C' oraz 'Linie B i D' grafika natychmiast wyświetla nowe powierzchnie cząstkowe.
Dla każdej linii podziału można określić 'Odległość względną', co pozwala również na nieregularne wzory podziału.
