Pro rozdělení plochy nabízí program dvě funkce, které jsou přizpůsobeny topologickým podmínkám. Klikněte pravým tlačítkem myši na plochu a otevřete místní nabídku.
Rozdělení plochy protínajícími čarami
Pomocí funkce Rozdělit plochu protínajícími čarami můžete oblasti plochy ohraničené čarami zobrazi jako samostatné plochy. Čáry musí ležet v rovině plochy.
RFEM v ploše vytvoří otvory a vyplní je novými plochami. Tloušťka a materiál se převezmou z původní plochy. Tyto vlastnosti můžete následně upravit.
Následující obrázek ukazuje základovou desku se dvěma integrovanými oblastmi, které vznikají rozdělením jako nové plochy.
Rozdělit plochu
Funkce Rozdělit plochu umožňuje rozdělit plochu na menší plochy. Tato možnost je k dispozici nejen u rovinných ploch, ale také u čtyřúhelníkových a rotačních ploch a u trubek.

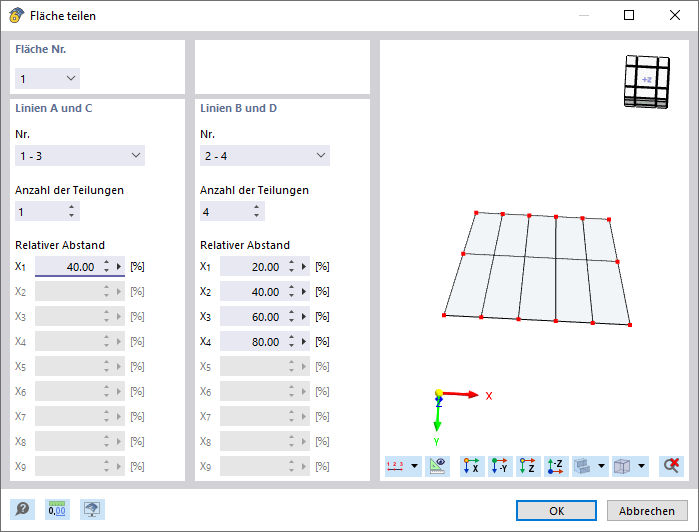

V dialogu 'Rozdělit plochu' je zobrazen náhled dělení, který znázorňuje parametry. Pokud změníte počet dělení pro oba dvojice okrajových čar 'Čáry A a C' a 'Čáry B a D', grafika okamžitě zobrazí nové dílčí plochy.
Pro každou z dělících čar lze nastavit 'Relativní vzdálenost', která umožňuje i nepravidelné vzory dělení.
