Libreria delle sezioni

Molte sezioni sono memorizzate in un database.

Apertura della libreria

La libreria è accessibile nella sezione del dialogo 'Nome' tramite il pulsante (vedere l'immagine Nuova sezione).

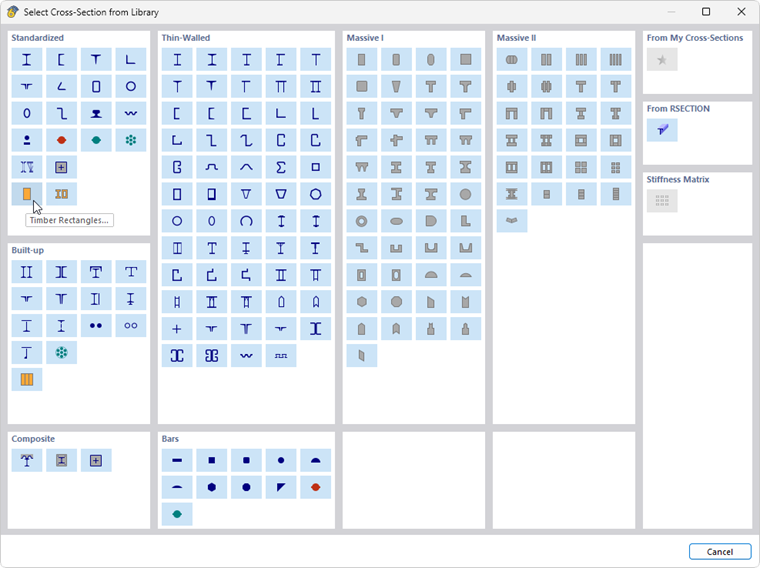

Libreria delle sezioni con tipi di sezione

La libreria è suddivisa in sezioni con diversi tipi di sezione. Cercare la categoria della sezione e fare clic sul pulsante con il simbolo corrispondente.

Sezioni standardizzate

Per le sezioni della categoria Standardizzate viene visualizzato un ulteriore dialogo in cui è possibile selezionare la sezione tra una varietà di profili standard.

Selezione della sezione cava rettangolare laminata a caldo

Per la selezione della sezione sono disponibili i seguenti strumenti:

• Ridurre l'offerta tramite i criteri appropriati a sinistra nella sezione 'Filtro'.
• Utilizzare la ricerca full-text in basso nel campo 'Cerca'.

Se si desidera selezionare un tipo di sezione diverso, è possibile tornare alla panoramica con il pulsante .

Impostazione del filtro

La sezione Filtro offre diverse opzioni di selezione. È possibile filtrare le sezioni in base a criteri specifici e ridurre così l'offerta (vedere l'immagine Selezionare profilo cavo rettangolare laminato a caldo).

Serie di sezioni da selezionare

Nella sezione centrale è necessario definire la serie di sezioni in cui è catalogato il profilo. Le serie sono ordinate per norma, produttore, regione e tipo di produzione. È possibile controllare l'ordinamento tramite le intestazioni delle colonne.

Con il pulsante in basso nella sezione è possibile verificare le proprietà della sezione selezionata.

Sezione da selezionare

Nella sezione destra selezionare infine la sezione appropriata.

Con OK o il tasto Invio la sezione selezionata viene trasferita nel dialogo 'Nuova sezione'.

Sezioni composte

Questa sezione offre la possibilità di combinare sezioni standardizzate in modo parametrico. Si torna al dialogo 'Nuova sezione' con la scheda Composta per sezioni combinate in acciaio o legno.

Definisci profilo composito

Nella sezione 'Tipi di combinazione' definire la disposizione dei profili (1). Nella sezione 'Sezioni' selezionare successivamente le sezioni rilevanti nella libreria tramite il pulsante (2) (3).

Sezioni a parete sottile e a parete spessa

Se nella libreria si seleziona un tipo di sezione a parete sottile o a parete spessa, è possibile definirne i parametri geometrici nel dialogo 'Nuova sezione'. A tale scopo è disponibile una scheda aggiuntiva.

Definizione della sezione trasversale parametrica

Sezioni preferite

Le sezioni utilizzate di frequente possono essere salvate come Le mie sezioni. Saranno quindi disponibili come sezioni preferite ("Preferiti") in altri progetti.

Per salvare la sezione corrente come preferita, fare clic sul pulsante in basso nella libreria dopo aver definito il profilo o i parametri di definizione. La sezione viene quindi salvata nella categoria 'Le mie sezioni | Base'.

Salvataggio della sezione standard come sezione trasversale preferita

Salvare la sezione parametrica come sezione preferita

Con il pulsante è possibile verificare le sezioni preferite. Le sezioni salvate come preferite sono elencate nel dialogo 'Modifica le mie sezioni', ordinate per tipo di sezione.

Finestra di dialogo Modifica le mie sezioni trasversali

Con il pulsante è possibile creare una nuova categoria nell'elenco delle sezioni preferite.

Per caricare una sezione preferita dalla libreria, fare clic sul pulsante nella sezione 'Da 'Le mie sezioni.

Apri le sezioni trasversali preferite nella libreria

Sezioni composte acciaio-calcestruzzo

In questa sezione sono disponibili alcuni tipi di sezioni composte. Si torna al dialogo 'Nuova sezione' con la scheda Composta - Composta acciaio-calcestruzzo.

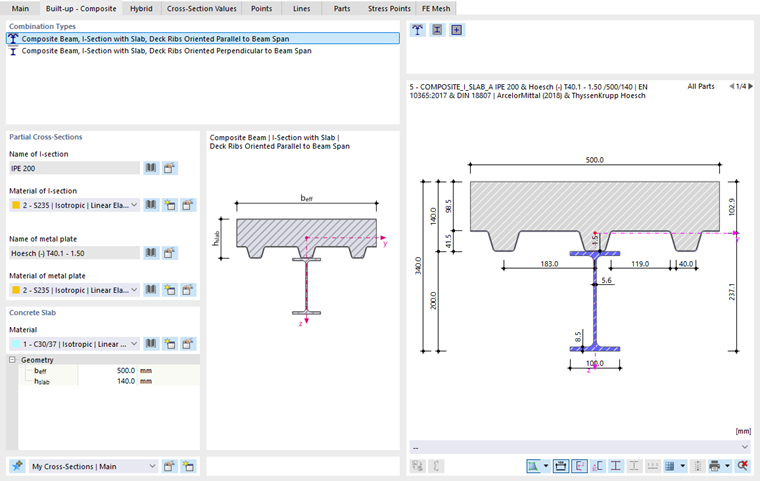

Definire la sezione composta

Nella sezione 'Tipi di combinazione' definire la disposizione dei componenti della sezione. Nella sezione 'Sezioni parziali' selezionare quindi le sezioni e i materiali rilevanti nelle librerie tramite il pulsante .

Sezioni di aste

Questa sezione contiene una selezione di sezioni parametriche di aste e armature in metallo che non sono assegnate alle categorie delle sezioni a parete sottile e a parete spessa. I parametri geometrici possono essere definiti nel dialogo 'Nuova sezione'.

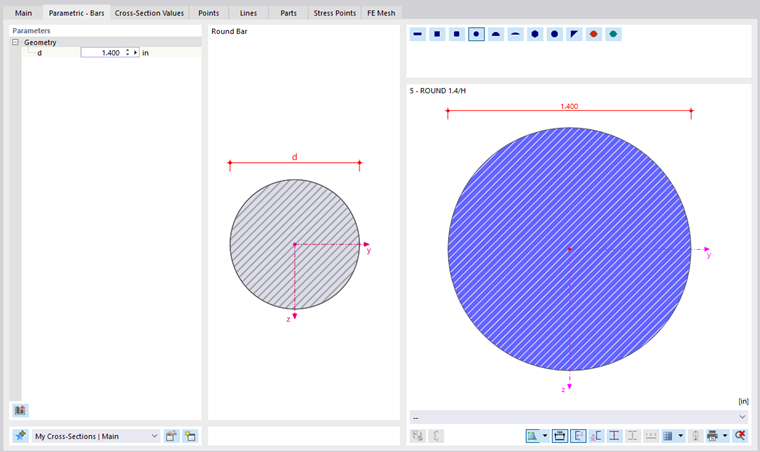

Definire la sezione dell'asta

Le sezioni di aste sono concepite principalmente per la trasmissione di forze assiali, meno per la flessione.

Sezioni RSECTION

In RFEM è anche possibile importare sezioni definite dall'utente create nel programma RSECTION. A tale scopo, fare clic sul pulsante nella sezione 'Da RSECTION'. Viene visualizzato il messaggio "Scegliere la sezione nel Dlubal Center"; si apre il Dlubal Center. Selezionare lì la sezione RSECTION.

Selezionando la sezione RSECTION nel Dlubal Center

Affinché la sezione possa essere importata, devono essere soddisfatte determinate condizioni di licenza. Nella sezione RSECTION è memorizzato quali licenze erano disponibili al momento del salvataggio della sezione in RSECTION. Si applicano le seguenti regole:

1. Non è necessario salvare la sezione RSECTION con i risultati per utilizzarla in RFEM.
2. Se un utente con licenza RSECTION crea una sezione e la salva in RSECTION, altri utenti possono importare questa sezione in RFEM, eseguire un'analisi strutturale e verificarla in un add-on di verifica come la verifica acciaio o alluminio, anche se non dispongono di una licenza per RSECTION.
